Szybkobieżna maszyna do formowania walcowanych paneli warstwowych do bezszwowego złącza narożnego panelu warstwowego
| Nazwa marki: | NKH MACHINERY |
| Numer modelu: | YX11-58,5 |
| MOQ: | 1 jednostka |
| Price: | negocjowalne |
| Czas dostawy: | 60 dni roboczych |
| Warunki płatności: | L/C, D/A, D/P, T/T |
Maszyna do produkcji płyt warstwowych pu
,ciągła linia do produkcji płyt warstwowych
Szybki szczegół:
- Grubość: 0,6-0,8 mm
- Materiał: stal ocynkowana
- Szerokość wejściowa: 123 mm
- Waga materiału: 1,5 tony
- Sposób napędzany: przez silnik napędzany 4Kw
- Sposób cięcia: zatrzymanie cięcia, cięcie piłą
- Tolerancja cięcia: ± 1 mm
Lista maszyn:
- 1,5MT * 300 mm odwijak zwijany
- Maszyna do formowania rolek
- Hydrauliczne urządzenie tnące
- Zabrakło stolika
- System sterowania PLC
Ogólna instrukcja:
To jest panel narożny podczas instalacji panelu warstwowego
I zależy to od szczegółowego panelu PU; ten kształt zostanie dopasowany do konstrukcji budynku
Tak więc nie jest to profil stojący w rzeczywistym użyciu
Opis / Szczegóły parametrów technicznych kompletnej linii:
- Un-Coiler napędzany 1,5TX300 mm
System rozszerzający Link-connect
Szerokość cewki = maks. 300 mm
Ładowność = maks. 1,5 ton
Średnica wewnętrzna cewki = 420-550 mm
Średnica zewnętrzna: maks. 1600 mm
Silnik zwalniający do obracania cewki, Silnik: 1,5 kW, regulacja prędkości częstotliwości
- Maszyna do formowania rolek ze szczegółami cięcia jak w poniższej tabeli:
| Odpowiedni materiał do formowania rolek | blacha stalowa ocynkowana |
| Grubość | 0,6 mm-0,8 mm |
| Szerokość wejściowa cewki | 123mm |
| Konstrukcja ramy wózka | Konstrukcja ramy ściennej |
| Etapy formowania walcowni | 14 etapów |
| Materiał wałka formującego | Cr12, obróbka cieplna lub GCr15, obróbka cieplna, twarda powłoka chromowa |
| Średnica wałów | Φ65mm |
| Moc silnika głównego | 4Kw z reduktorem |
| Prędkość linii walca | 15 m na minutę |
| Cięcie projektu | Przez cięcie piłą |
| Standard napięcia elektrycznego | 415 V / 50 Hz / 3PH lub wymagania |
| Kolor główny malowany maszynowo | RAL 5015 (niebieski) lub niestandardowy |
- System sterowania PLC
PLC marki Siemens i ekran dotykowy, falownik marki Schneider / Shihlin / Delta, enkoder Omron
Tolerancja cięcia na długość ≤ ± 1 mm
Napięcie sterujące 24 V.
- Stojak na produkty Walcowane na 4 metry długości

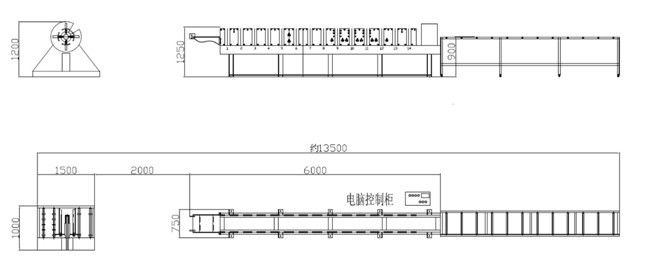

Rysunki profilowe / Układ / Zdjęcia referencyjne sprzętu:
Wideo
