Maszyna do formowania rolek warstwowych
Created with Pixso. Wytrzymała maszyna warstwowa z PU, maszyna do formowania pod rolką do narożnego panelu warstwowego
Informacje szczegółowe
Miejsce pochodzenia:
CHINY
Orzecznictwo:
CE/SONCAP/CSA
Nazwa:
Maszyna do produkcji płyt warstwowych pu
Materiał rolki:
45 #, CNC, twarde chromowane
System sterowania:
ciągły system kontroli linii PU
Funkcja:
praca z linią PU
Moc (w):
7,5 Kw
Średnica wału:
75 mm
Surowiec:
Wstępnie malowane arkusze, G350-550
Szczegóły pakowania:
NUDE CARGOES DO WALCOWNIKA Z NOŻYKIEM W POJEMNIKU 20 / 40FT, DREWNIANE PUDEŁKO DO SZAFY STERUJĄCEJ P
Możliwość Supply:
5 JEDNOSTEK / MIESIĄC
Podkreślić:

maszyna do produkcji płyt warstwowych

,

maszyna do produkcji płyt warstwowych pu

Opis produktu
Maszyna do formowania pod rolką do maszyny do płyt warstwowych narożnych / pu

Szybki szczegół:

  1. Grubość: 1,2-2,0 mm
  2. Materiał: stal ocynkowana
  3. Szerokość wejściowa: 83 mm
  4. Masa materiału: 1,5MT cap.
  5. Sposób napędzany: przez silnik napędzany 5,5 kW
  6. Sposób cięcia: stop do cięcia, po odcięciu są odpady
  7. Tolerancja cięcia: ± 1 mm

Lista maszyn:

  1. 1,5MT * 300 mm ręczny odwijak
  2. Maszyna do formowania rolek
  3. Hydrauliczne urządzenie tnące
  4. Zabrakło stolika
  5. System sterowania PLC

Ogólna instrukcja:

To jest panel narożny podczas instalacji panelu warstwowego

I zależy to od szczegółowego panelu PU; ten kształt zostanie dopasowany do konstrukcji budynku

Tak więc nie jest to profil stojący w rzeczywistym użyciu

Opis / Szczegóły parametrów technicznych kompletnej linii:

  • Ręczne odwijanie 1,5TX300 mm

Bez zasilania; Ładowność = MAX 1,5 Ton

Wewnętrzna średnica cewki = 410-570 mm

Szerokość cewki = MAX. 300 mm

  • Maszyna do formowania rolek ze szczegółami cięcia jak w poniższej tabeli:
Odpowiedni materiał do formowania rolek blacha stalowa ocynkowana
Grubość 1,2 mm-2,0 mm
Szerokość wejściowa cewki 86mm
Konstrukcja ramy wózka Konstrukcja ramy ściennej
Etapy formowania walcowni 8 etapów
Materiał wałka formującego Cr12, obróbka cieplna
Średnica wałów Φ65mm
Moc silnika głównego 5,5 kW z reduktorem
Prędkość linii walca 15 m na minutę
Moc grupy hydraulicznej 3,0 Kw
Materiał ostrza tnącego Cr12, usłysz leczenie
Standard napięcia elektrycznego 415 V / 50 Hz / 3PH lub wymagania
Kolor główny malowany maszynowo RAL 5015 (niebieski) lub niestandardowy
  • System sterowania PLC

PLC marki Siemens i ekran dotykowy, falownik marki Schneider / Shihlin / Delta, enkoder Omron

Tolerancja cięcia na długość ≤ ± 1 mm

Napięcie sterujące 24 V.

  • Stojak na produkty 4-metrowy walcowany

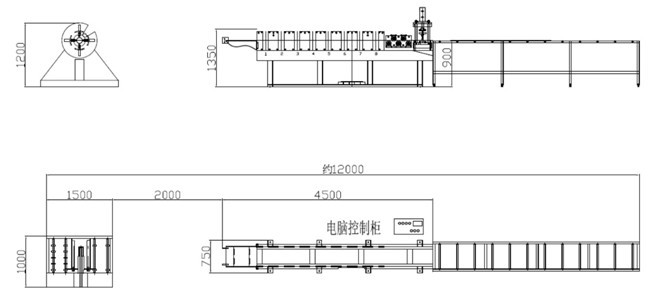

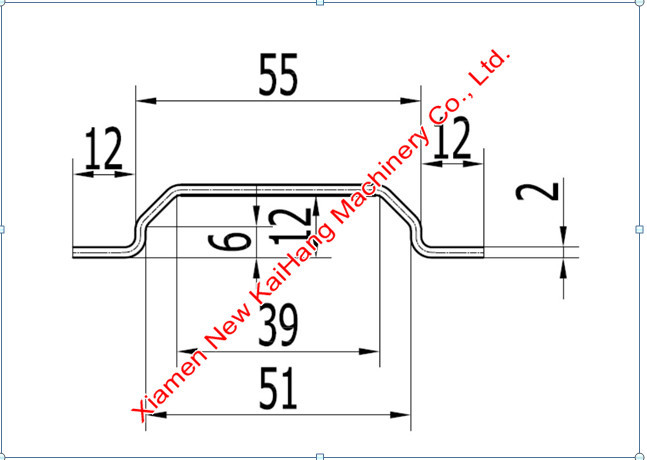

Rysunki profilowe / Układ / Zdjęcia referencyjne sprzętu:
