عالية السرعة لوحة ساندويتش لفة تشكيل آلة للزاوية ساندويتش لوحة سلس المشتركة
| اسم العلامة التجارية: | NKH MACHINERY |
| رقم الموديل: | YX11-58.5 |
| موك: | 1 وحدة |
| Price: | قابل للتفاوض |
| موعد التسليم: | 60 يوم عمل |
| شروط الدفع: | L/C, D/A, D/P, T/T |
بو آلة لوحة شطيرة
,خط إنتاج لوحة شطيرة المستمر
أكثر من لفة تشكيل آلة مع السابق لفة لفائف ساندويتش الزاوية المشتركة سلس
التفاصيل السريعة:
- السماكة: 0.6-0.8 مم
- المواد: الصلب المجلفن
- عرض المدخلات: 123mm
- وزن المواد: 1.5 طن
- مدفوعة الطريقة: بواسطة محرك 4KW مدفوعة
- طريقة القطع: وقف لخفض ، من خلال قطع المنشار
- قطع التسامح: ± 1 ملليمتر
قائمة الآلات:
- 1.5MT * 300MM مدفوعة الامم المتحدة coiler
- آلة تشكيل لفة
- جهاز القطع الهيدروليكية
- نفد الجدول
- نظام التحكم PLC
تعليمات عامة:
هذه هي لوحة الزاوية عند تثبيت لوحة شطيرة
وهذا يعتمد على لوحة PU مفصلة ؛ سيتم ضبط هذا الشكل ليناسب بناء المبنى
لذلك ، فإنه ليس ملف تعريف الدائمة في الاستخدام الفعلي
الوصف / تفاصيل المعلمة الفنية للخط الكامل:
- 1.5TX300mm مدفوعة الامم المتحدة coiler
ربط ربط توسيع النظام
عرض الملف = Max.300mm
الحمولة = Max.1.5Ton
لفائف القطر الداخلي = 420-550 مم
خارج القطر: ماكس. 1600mm
تأخير المحرك لتحويل الملف ، المحرك: 1.5KW ، التحكم في سرعة التردد
- لفة تشكيل آلة مع تفاصيل القطع على النحو التالي الجدول:
| مناسبة لفة تشكيل المواد | صفائح من الفولاذ المجلفن |
| سماكة | 0.6MM 0.8MM- |
| عرض مدخلات لفائف | 123mm |
| تصميم إطار النقل | الجدار لوحة الإطار تصميم |
| المتداول المطاحن تشكيل مراحل | 14 مراحل |
| المواد من تشكيل الأسطوانة | Cr12 ، المعالجة الحرارية أو GCr15 ، المعالجة الحرارية ، مطلي بالكروم الصلب |
| مهاوي القطر | Φ65mm |
| قوة المحرك الرئيسي | 4KW مع المخفض |
| سرعة خط لفة السابق | 15mtr لكل دقيقة |
| تصميم القطع | بواسطة قطع المنشار |
| الجهد الكهربائي القياسي | 415V / 50HZ / 3PH أو المتطلبات |
| اللون الرئيسي للآلة رسمت | RAL 5015 (أزرق) أو مخصص |
- نظام التحكم PLC
سيمنز العلامة التجارية PLC وشاشة تعمل باللمس ، العاكس العلامة التجارية شنايدر / شيهلين / دلتا ، التشفير Omron
قص بطول التسامح ≤ 1mm
التحكم في الجهد 24V
- رف المنتج بطول 4 أمتار

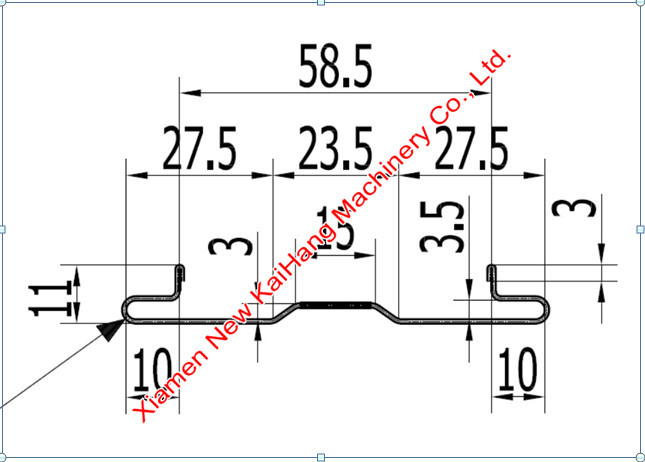

الرسم الشخصي / تخطيط / الصور المرجعية المعدات:
