chi tiết sản phẩm
|
Dễ dàng vận hành Kim loại Mái nhà hình thành nắp cuộn
| Tên thương hiệu: | NKH MACHINERY |
| Số mô hình: | R95 |
| MOQ: | 1 đơn vị |
| Price: | có thể đàm phán |
| Thời gian giao hàng: | 45 ngày làm việc |
| Điều khoản thanh toán: | L / C, D / A, D / P, T / T |
máy tạo ngói kim loại
,máy tạo mái ngói
Giới thiệu ngắn gọn:
Có nhiều loại máy tạo hình cuộn mái khác nhau dựa trên các yêu cầu kỹ thuật khác nhau trên các sản phẩm cuối cùng, tuy nhiên, trên thị trường, người ta thường sử dụng ba loại máy tạo hình nắp cuộn trên mái. Mái vòm mái với BƯỚC ép, Mũ sườn mái không có bước, và mái hình chữ V nhấp nháy mà không có BƯỚC. Nó phải được chỉ ra rằng một mũ lưỡi trai trên mái mà không có STEPS đôi khi có thể được sử dụng cả như mũ lưỡi trai trên mái nhà và như các chớp sáng thung lũng trên mái nhà. Ngoài ra, còn có một loại máy tương tự, Máy tráng men Glazed.
Không có quá nhiều sự khác biệt giữa hai loại máy tạo cuộn nắp mái này, ngoại trừ các trạm lăn khác nhau, các dụng cụ lăn khác nhau và điều thực sự khác biệt là thiết bị ép thủy lực tạo ra các BƯỚC liên tục trên các nắp trên mái.
Chi tiết nhanh:
- Độ dày: 0,4-0,6mm
- Chất liệu: thép sơn sẵn
- Chiều rộng đầu vào: 457mm
- Trọng lượng vật liệu: 3 tấn
- Đường kính trong của cuộn dây: 480mm
- Cách điều khiển: bằng động cơ điều khiển
- Cách cắt: không cắt chất thải, dừng bấm, dừng cắt
- Dung sai cắt: ± 1mm
Danh sách máy:
- 3T * 600mm thủy lực và điều khiển un-coiler
- Cuộn cũ
- Thiết bị cắt thủy lực
- Chạy ra giá
- Hệ thống điều khiển PLC
Mô tả / Thông số kỹ thuật chi tiết của dòng hoàn chỉnh:
- Un-Coiler 3TX600mm
Hệ thống thủy lực để mở rộng cuộn dây-lỗ bên trong với 4 lòng bàn tay
Hệ thống mở rộng liên kết
Công suất bơm = 1,5KW
Biến tần để điều chỉnh tốc độ quay: Động cơ: 2.2KW
Khả năng tải = 3Ton;
Cuộn bên trong - đường kính = 451-530mm
Cuộn dây ngoài đường kính = Max.1500mm
Chiều rộng cuộn dây = Max.600mm
Động cơ lái để quay cuộn
Công tắc giới hạn cho thiết bị tự động dừng / khởi động
- Băng ghế dự bị và thiết bị cắt trước bằng tay
- Máy cán định hình với các chi tiết cắt như bảng dưới đây:
| Vật liệu tạo hình cuộn thích hợp | Tấm thép màu |
| Độ dày | 0,4mm-0,6mm |
| Dải rộng | 457mm |
| Thiết kế khung vận chuyển | Thiết kế khung tường |
| Trạm hình thành cuộn | 14 trạm |
| Vật liệu con lăn | Thép 45 #, máy tiện CNC, tráng Chrome cứng |
| Đường kính trục | Φ75mm |
| Động cơ chính | 7,5Kw với hộp giảm tốc |
| Tốc độ lăn của cựu | 12-15m / phút |
| Sức mạnh nhóm thủy lực | 11 Kw |
| Vật liệu lưỡi cắt | Cr12, nghe điều trị |
| Tiêu chuẩn điện áp | 415V / 50Hz / 3PH hoặc theo yêu cầu |
| Màu chính của máy sơn | RAL 5015 (Màu xanh) hoặc theo yêu cầu |
- Hệ thống điều khiển PLC
PLC thương hiệu PLC và màn hình cảm ứng, Biến tần Schneider / Shihlin / Delta, Bộ mã hóa Omron
Dung sai cắt theo chiều dài≤ ± 1mm
Kiểm soát điện áp 24V
- Giá đỡ sản phẩm Không được cấp điện, 3 chiếc

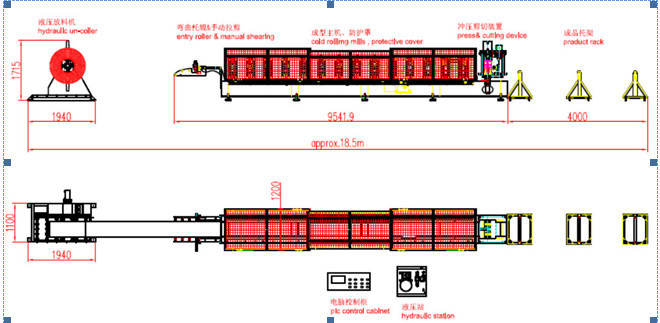

Vẽ hồ sơ / Bố cục / Hình ảnh tham khảo thiết bị:
