تفاصيل المنتجات
|
من السهل تشغيل سقف معدني ريدج كاب لفة تشكيل آلة / بلاط السقف لفة تشكيل آلة
| اسم العلامة التجارية: | NKH MACHINERY |
| رقم الموديل: | R95 |
| موك: | 1 وحدة |
| Price: | قابل للتفاوض |
| موعد التسليم: | أيام عمل 45 |
| شروط الدفع: | L/C, D/A, D/P, T/T |
آلة تشكيل البلاط المعدني
,آلة تشكيل بلاط السقف
سقف ريدج تشكيل آلة ، ريدج سقف البلاط لفة تشكيل آلة ، لوحة سقف ريدج المعدنية
مقدمة مختصرة:
هناك آلات مختلفة لتشكيل اللفائف ذات الأسقف المستندة إلى المتطلبات الفنية المختلفة على المنتجات النهائية ، ومع ذلك ، في السوق ، يستخدم معظم الناس في معظم الوقت ثلاثة أنواع من آلات تشكيل أغطية الأسقف المنخفضة. أغطية منحدرات السقف مع STEPs المضغوطة ، وغطاء السقف من Ridge بدون خطوات ، ووميض السقف على شكل V دون خطوات. يجب الإشارة إلى أنه يمكن استخدام أغطية منحدرات السقف بدون STEPS في بعض الأحيان كقوائم منحدرات السقف أو وميضات الوادي. بالإضافة إلى ذلك ، هناك آلة مماثلة ، آلة تشكيل البلاط المزجج.
لا توجد اختلافات كثيرة بين هذين النوعين من آلات تشكيل أغطية سقف سلسلة التلال ، باستثناء محطات الأسطوانة المختلفة ، وأدوات التدحرج المختلفة ، وما يجعل الأمر مختلفًا حقًا هو معدات الضغط الهيدروليكي التي تصنع STEPs المستمرة على أغطية حافة السقف.
التفاصيل السريعة:
- سمك: 0.4-0.6mm
- المواد: الصلب المطلي مسبقا
- عرض المدخلات: 457mm
- وزن المواد: 3 طن
- لفائف القطر الداخلي: 480mm
- طريقة مدفوعة: بواسطة محرك مدفوعة
- طريقة القطع: لا قطع النفايات ، والتوقف عن الضغط ، والتوقف عن قطع
- قطع التسامح: ± 1 ملليمتر
قائمة الماكينات:
- 3t * 600 ملليمتر الهيدروليكية و مدفوعة الامم المتحدة coiler
- لفة السابق
- جهاز القطع الهيدروليكية
- نفد الرف
- نظام التحكم PLC
الوصف / تفاصيل المعلمة الفنية للخط الكامل:
- 3TX600mm الهيدروليكية غير coiler
نظام هيدروليكي لفائف التمدد الداخلي-ثقب مع 4 النخيل
ربط ربط توسيع النظام
قوة المضخة = 1.5KW
تردد العاكس لتنظيم سرعة الدوران: المحرك: 2.2KW
الحمولة = 3 طن ؛
ملف داخلي - قطر = 451-530mm
لفائف القطر الخارجي = Max.1500mm
عرض اللفافة = Max.600mm
قيادة السيارات لتحويل لفائف
الحد التبديل لجهاز توقف / بدء السيارات
- مقاعد البدلاء وجهاز ما قبل القص اليدوي
- لفة تشكيل آلة مع تفاصيل القطع على النحو التالي الجدول:
| مناسبة لفة تشكيل المواد | لون ورقة الصلب |
| سماكة | 0.4MM-0.6mm و |
| عرض الشريط | 457mm |
| تصميم إطار النقل | الجدار لوحة الإطار تصميم |
| لفة تشكيل المحطات | 14 محطة |
| المواد الدوارة | 45 # الصلب ، مخارط CNC ، هارد كروم المغلفة |
| مهاوي القطر | Φ75mm |
| قوة المحرك الرئيسي | 7.5KW مع المخفض |
| سرعة المتداول لفة السابق | 12-15m / دقيقة |
| قوة المجموعة الهيدروليكية | 11 كيلو واط |
| المواد من شفرة القطع | Cr12 ، سماع العلاج |
| الجهد الكهربائي القياسي | 415V / 50HZ / 3PH أو حسب الاحتياجات |
| اللون الرئيسي للآلة رسمت | RAL 5015 (أزرق) أو حسب المتطلبات |
- نظام التحكم PLC
سيمنز العلامة التجارية PLC وشاشة تعمل باللمس ، العاكس العلامة التجارية شنايدر / شيهلين / دلتا ، التشفير Omron
قص بطول التسامح ≤ 1mm
التحكم في الجهد 24V
- رف المنتج غير مدعوم ، 3 وحدات

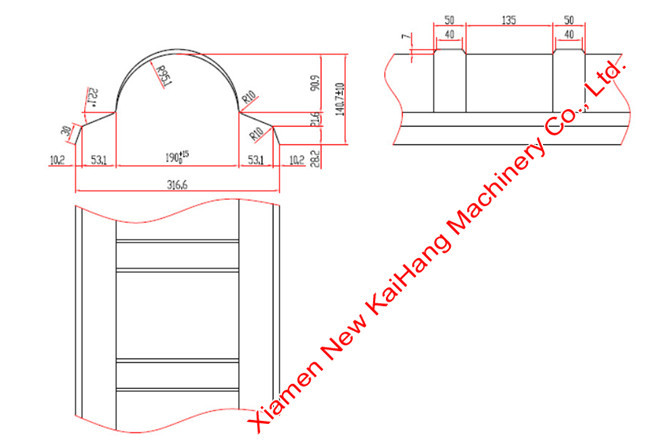

الرسم الشخصي / تخطيط / الصور المرجعية المعدات:
فيديو
