เครื่องขึ้นรูปม้วนแกนและติดตาม
Created with Pixso. C75 สตั๊ดและติดตามม้วนขึ้นรูปเครื่องสำหรับอาคารหลังคา / แผ่น GI
ข้อมูลรายละเอียด
สถานที่กำเนิด:
จีน
ได้รับการรับรอง:
CE/SONCAP/CSA
ชื่อ:
เครื่องขึ้นรูปแกนโลหะและติดตามม้วน
ระบบการควบคุม:
ระบบควบคุม PLC
ลูกกลิ้งวัสดุ:
45 # เหล็กหรือ Cr12, การรักษาความร้อน
วัตถุดิบ:
แผ่น GI, G550
เส้นผ่าศูนย์กลางเพลา:
65mm
ใบมีดตัดวัสดุ:
Cr12 รักษาความร้อน
รายละเอียดการบรรจุ:
การขนส่งแบบเปลือยสำหรับม้วนขึ้นรูปด้วยเครื่องตัดในภาชนะ 20 / 40FT กล่องไม้สำหรับตู้ควบคุม PLC
สามารถในการผลิต:
10 หน่วย / เดือน
เน้น:

เครื่องขึ้นรูปม้วนเพดาน

,

furring ช่องม้วนเครื่องขึ้นรูป

รายละเอียดสินค้า
C75 แกนและติดตามม้วนเครื่องขึ้นรูปสำหรับอาคารหลังคาแผ่น GI

รายละเอียดด่วน:

  1. ความหนา: 0.8-1.2 มม
  2. วัสดุ: เหล็กชุบสังกะสี
  3. น้ำหนักวัสดุ: 1.5MT หมวก
  4. วิธีการขับเคลื่อน: โดยมอเตอร์ขับเคลื่อน 5.5Kw
  5. วิธีการตัด: โดยชุดไฟไฮดรอลิกมีของเสียหลังจากการตัด
  6. ความอดทนในการตัด: ± 1 มม

การประยุกต์ใช้:

ในอาคารที่มีโลหะหนักหรือโครงสร้างเหล็กผู้คนมักใช้แปเหล็ก C หรือแปเหล็ก Z เพื่อสร้างโครงเหล็กและโครงหลังคาขณะที่ช่อง furring โลหะหรือช่องหลังคาปีนขึ้นไปด้านบนของรายการส่วนประกอบสำหรับโครงหลังคาที่มีน้ำหนักเบาหรือเบา เฟรมเหล็กวัด

ช่อง furring โลหะหรือช่องหมวกผลิตจากเหล็กชุบสังกะสีบาง (ความหนา 0.6-1.2 มม.) โดยเครื่องขึ้นรูปแบบม้วนและเครื่องขึ้นรูปโลหะช่อง furring หรือช่องหมวกม้วนขึ้นรูปเครื่องเช่นเดียวกับคนอื่น ๆ น้ำหนักเบาหรือกรอบเหล็กม้วนเครื่องขึ้นรูปทั่วไป ของคู่มือ de-coiler, หน่วยให้อาหาร, เครื่องมือรีดลายนูน, หน่วยม้วนขึ้นรูป, หน่วยตัด, ระบบส่งกำลัง, หน่วยตัด, ปั๊มน้ำมันไฮดรอลิก, ระบบควบคุม PLC และตารางส่าย

รายการเครื่อง:

  1. 1.5MT * 300 มม. un-coiler
  2. เครื่องขึ้นรูปม้วน
  3. อุปกรณ์ตัดไฮดรอลิก
  4. โต๊ะหมด
  5. ระบบควบคุม PLC

คำอธิบาย / พารามิเตอร์ทางเทคนิครายละเอียดของสายสมบูรณ์:

  • 1.5TX300mm Manual Un-Coiler

ยกเลิกการขับเคลื่อน; กำลังการผลิตไฟฟ้า = MAX.1.5Ton

เส้นผ่าศูนย์กลางภายในคอยล์ = 410-570 มม

ความกว้างคอยล์ = MAX.300mm

  • ม้วนเครื่องขึ้นรูปด้วยรายละเอียดการตัดตารางด้านล่าง:
วัสดุขึ้นรูปม้วนที่เหมาะสม แผ่นเหล็กชุบสังกะสี
ความหนา 0.8mm-1.2mm
การออกแบบกรอบการขนส่ง ผนังแผ่นกรอบการออกแบบ
โรงงานรีดขึ้นรูปขั้นตอน 14 ขั้นตอน
วัสดุขึ้นรูปลูกกลิ้ง เหล็กกล้า 45 #, ชุบแข็งแบบแข็งโครม
เส้นผ่าศูนย์กลางเพลา Φ65mm
กำลังมอเตอร์หลัก 7.5Kw พร้อมตัวลด
สายความเร็วของม้วนเดิม 15mtr ต่อนาที
กลุ่มพลังงานไฮดรอลิก 3.0 กิโลวัตต์
วัสดุของใบมีดตัด Cr12 ฟังการรักษา
มาตรฐานแรงดันไฟฟ้า 380V / 50Hz / 3PH หรือข้อกำหนด
สีหลักของเครื่องพ่นสี RAL 5015 (สีน้ำเงิน) หรือกำหนดเอง
  • ระบบควบคุม PLC

PLC ยี่ห้อ Siemens และหน้าจอสัมผัส, Schneider / Shihlin / Delta ยี่ห้อ Inverter, เครื่องเข้ารหัส Omron

ความทนทานต่อการตัดตามความยาว≤± 1 มม

ควบคุมแรงดันไฟฟ้า 24V

  • ชั้นวางผลิตภัณฑ์แบบม้วนยาว 4 เมตร

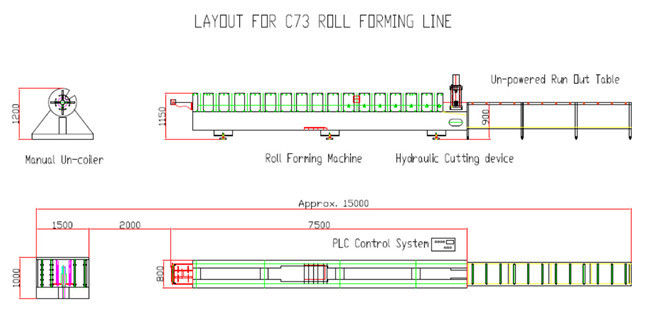

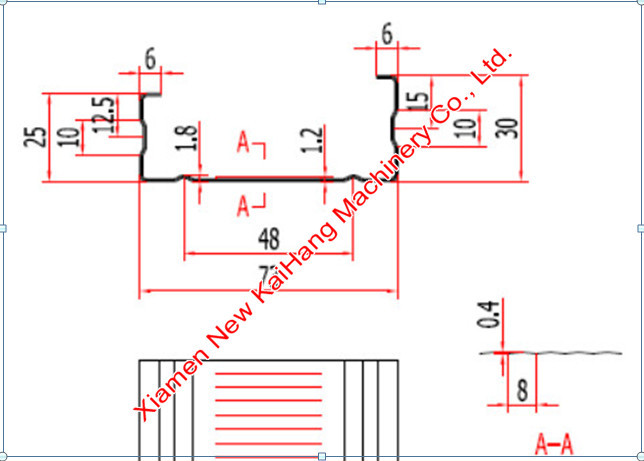

โปรไฟล์อ้างอิงการวาด / เลย์เอาต์ / อุปกรณ์:
