Máquina perfiladora de sección en C, Máquina formadora de correa C para material de construcción
| Nombre De La Marca: | NKH MACHINERY |
| Número De Modelo: | C80-300 |
| Cantidad Mínima De Pedido: | 1 UNIDAD |
| Price: | Negociable |
| El Tiempo De Entrega: | 40 días laborables |
| Condiciones De Pago: | CARTA DE CRÉDITO, D/A, D/P, T/T |
máquina de fabricación de correas
,formadora de correas
Detalle rápido:
- Espesor: 1.5 mm-3.0 mm
- Material: hojas GI, 245Mpa
- Peso material: 5Mt
- Diámetro interno de la bobina: 510 mm
- Maneja conducida: por 15kw * 2 motor conducido
- Forma de corte: por parada para cortar el diseño
- Tolerancia de corte: ± 1 mm
Solicitud:
La máquina perfiladora de correas C es un equipo que produce canales de acero en forma de C continuamente a partir de tiras de acero galvanizadas o laminadas en frío a partir de la alimentación, perforación de agujeros, doblado y corte.
En comparación con las correas tradicionales, las correas de acero tienen muchas ventajas, son ligeras, fáciles de instalar y reciclables para otros edificios, etc. Por lo tanto, como podemos ver, en edificios industriales de acero modernos o edificios de ingeniería prefabricada, las personas siempre usan correas C, Z correas y, a veces, correas U sin refuerzos de brida también.
Lista de la máquina:
- Desenrollador Hidráulico
- Dispositivo de nivelación previa
- Dispositivo de punzonado hidráulico
- Máquina de perfilado
- Dispositivo hidráulico de corte posterior
- Quedarse sin mesa
- Sistemas de control PLC
Descripción / Detalles de parámetros técnicos de la línea completa:
- Desenrollador hidráulico de 5TX600mm o desenrollador manual
Sin alimentación; Capacidad de carga = MAX.5Ton
Sistema hidráulico para expandir el orificio interno de la bobina, motor de la bomba: 3KW
Diámetro interno de la bobina = 510 +/- 30 mm
Ancho de bobina = MAX.600mm
Rotación del mandril: tipo de borrador
- Dispositivo de nivelación previa
Dispositivo de pre-nivel con 4 más de 3 ejes para quitar el juego de bobinas
Comparta el mismo motor con el formador de rodillos
- Dispositivo de punzonado hidráulico
Compartir en el mismo grupo hidráulico con post corte
Para perforar debajo de los agujeros
Orificios simples ranurados o redondos en la web
Agujeros de doble ranura o redondos en la web
Orificios simples ranurados o redondos en la brida a cada lado
- Detalles de la máquina perfiladora como se muestra a continuación:
| Material de perfilado adecuado | Color de chapa de acero o chapa de acero galvanizado |
| Grosor | 1.5-3.0mm |
| Diseño del marco del carro | tipo de marco de placa de pared |
| Laminadoras formando etapas | 15 etapas |
| Material de rodillo de formación | Cr12, tratamiento térmico |
| Diámetro de los ejes | Φ75mm |
| Potencia del motor principal | 15Kw * 2 |
| Velocidad de producción | 12m / min |
| Voltaje Eléctrico Estándar | 380V / 50Hz / 3PH o como solicitud |
| Color principal de la máquina pintada | RAL 5015 (Azul) o como pedido |
- Dispositivo hidráulico de corte posterior
Grupo hidráulico: 11KW
Pare para cortar el diseño
No hay desperdicio después del corte
Material de corte: Cr12, tratamiento térmico.
- Sistema de control PLC
Controla la cantidad y la longitud de corte automáticamente
Combinado con: Siemens marca PLC y pantalla táctil
Inversor de marca Schneider, codificador Omron, etc.
Tolerancia de corte a la longitud≤ ± 1 mm
Tensión de control 24 V
- Producto Rack 4 metros de largo, tipo laminado

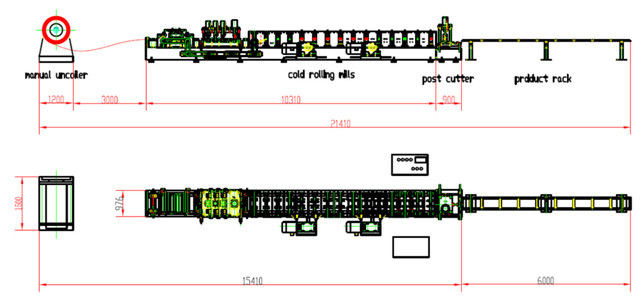

Dibujo de perfil / diseño / imágenes de referencia del equipo:
