szczegółowe informacje o produktach
|
820 Typ Stojący szew rolkowy, maszyna do produkcji blachy, zatwierdzona przez CE
| Nazwa marki: | NKH MACHINERY |
| Numer modelu: | YX54-820 |
| MOQ: | 1 jednostka |
| Price: | negocjowalne |
| Czas dostawy: | 40 dni roboczych |
| Warunki płatności: | L/C, D/A, D/P, T/T |
maszyna do dachów metalowych z rąbkiem stojącym
,maszyna do formowania rolek z rąbkiem stojącym
Szybki szczegół:
- Grubość: 0,4-0,8 mm
- Materiał: wstępnie pomalowana cewka
- Szerokość wejściowa: 1000 mm
- Efektywna szerokość: 820 mm
- Waga materiału: 5 T.
- ID cewki: 508 +/- 30 mm
- Sposób napędzany: przez silnik napędzany 7,5 kW
- Sposób cięcia: hydrauliczne urządzenie tnące 4,0 kW
- Tolerancja cięcia: ± 1 mm
Cechy:
Na rynkach chińskich klienci zwykle mogą znaleźć ukrytą maszynę do formowania rolek ze szwem stojącym typu 470 i 820, podczas gdy na rynku północnoamerykańskim, szczególnie na rynku meksykańskim, ludzie lubią nadawać im nazwę LR18 / KR 18 lub LR24 / KR24 maszyna do pokryć dachowych. Ponadto najpopularniejszą maszyną do formowania rolek z rąbkiem stojącym jest 610 łączonych lub szybciej ukrytych paneli dachowych z rąbkiem stojącym.
Istnieją również inne podobne ukryte systemy mocowania z klipsami. Na przykład dach KLIP-LOK® 406 i dach KLIP-LOK® 700 opracowany przez LYSAGHT; System dachowy CLIP-LOCK ™ firmy TAYLOR METAL; i system dachowy z rąbkiem stojącym w niektórych miejscach itp.! Maszyny mają odpowiednio popularne nazwy, takie jak maszyna do formowania rolek dachowych KLIP-LOK® (do blach dachowych KLIP-LOK® 406 lub Klip-lok® 700.
Lista maszyn:
- Odwijak hydrauliczny 5T * 1250 mm
- Maszyna do formowania rolek
- Hydrauliczne urządzenie tnące
- Zabrakło stolika
- Systemy sterowania PLC
Opis / Szczegóły parametrów technicznych kompletnej linii:
- Hydrauliczny odwijak hydrauliczny 5TX1250 mm z cewką
Układ hydrauliczny do rozszerzenia wewnętrznego otworu cewki, silnik pompy: 3 kW
Średnica wewnętrzna cewki = 510 ± 30 mm
Ładowność: maks. 5 ton, szerokość cewki maks. 1250 mm
Klin stożkowy typu rozwiniętego
Silnik napędowy do obracania cewki, 3 kW, ręczne sterowanie prędkością częstotliwości
Inne konstrukcje, takie jak ramię tłumiące / ramię podtrzymujące / cewka, zgodnie z życzeniem
- Wałek wejściowy i ręczne urządzenie do wstępnego ścinania
Inteligentna kontrola cięcia
Odciąć tylko koniec ostatniego kawałka arkusza
Grubość robocza: maks. 0,8 mm
- Maszyna do formowania rolek ze szczegółami cięcia jak w poniższej tabeli:
| Odpowiedni materiał do formowania rolek | Arkusze PPGI / PPGL / GI / ALU-ZINC |
| Grubość | 0,4-0,8 mm |
| Szerokość cewki | 1000 mm |
| Konstrukcja ramy wózka | Konstrukcja rama-ściana-płyta o grubości ścianki 18 mm |
| Etapy formowania rolek | 20 etapów |
| Materiał rolki | 45 # stal, tokarki CNC, powlekane twardym chromem |
| Średnica wałów | Φ75mm |
| Moc silnika głównego | 11 kW z reduktorem |
| Prędkość linii walca | 15 m / min |
| Moc grupy hydraulicznej | 4Kw |
| Cięcie | Cięcie hydrauliczne z odpadami po odcięciu |
| Standard napięcia elektrycznego | 380 V / 50 Hz / 3PH lub jako wymagania |
| Kolor maszynowy malowany | RAL 5015 (niebieski) lub jako wymagania |
- System sterowania PLC
PLC marki Siemens i ekran dotykowy, falownik marki Schneider / Shihlin / Delta, enkoder Omron
Tolerancja cięcia na długość ≤ ± 1 mm
Napięcie sterujące 24 V.
- Stojak na produkty 4-metrowy, zrolowany

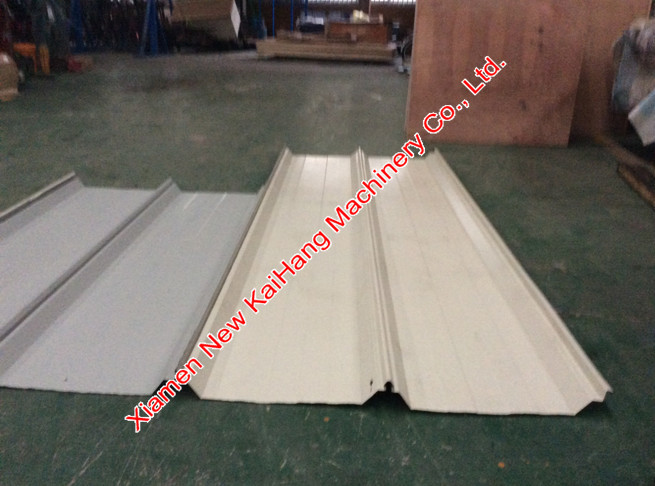

Rysunki profilowe / Układ / Zdjęcia referencyjne sprzętu:
