تفاصيل المنتجات
|

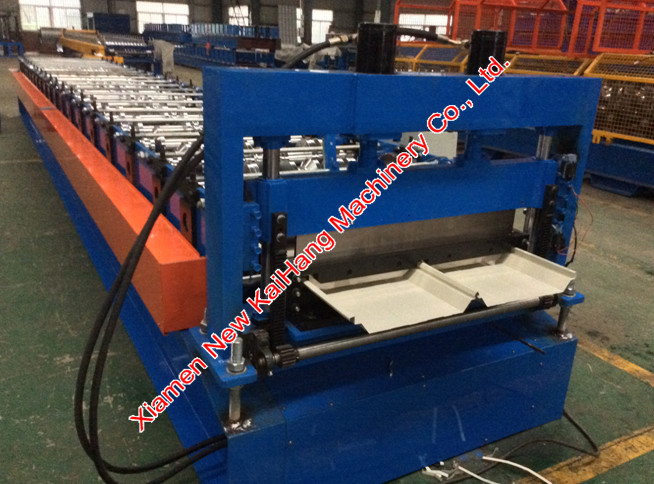

820 نوع الدائمة التماس لفة السابق ، آلة تصنيع الصفائح المعدنية CE المعتمدة
| اسم العلامة التجارية: | NKH MACHINERY |
| رقم الموديل: | YX54-820 |
| موك: | 1 وحدة |
| Price: | قابل للتفاوض |
| موعد التسليم: | 40 يوم عمل |
| شروط الدفع: | L/C, D/A, D/P, T/T |
يقف التماس آلة سقف معدني
,يقف التماس لفة السابق
التماس قفل لفة تشكيل آلة ، 820 نوع
التفاصيل السريعة:
- السماكة: 0.4-0.8 مم
- المواد: لفائف رسمت مسبقا
- عرض المدخلات: 1000MM
- العرض الفعال: 820mm
- وزن المواد: 5T
- معرف الملف: 508 +/- 30 ملم
- مدفوعة الطريقة: بواسطة محرك 7.5Kw مدفوعة
- طريقة القطع: بواسطة 4.0Kw جهاز القطع الهيدروليكية
- قطع التسامح: ± 1 ملليمتر
المميزات:
في الأسواق الصينية ، يمكن للعملاء عادةً العثور على 470 و 820 نوعًا من آلات تشكيل لفة اللحام الثابتة المخفية ، بينما في سوق أمريكا الشمالية ، وخاصة في السوق المكسيكية ، يحب الناس أن يطلقوا عليهم اسم LR18 / KR 18 أو LR24 / KR24 آلة لألواح التسقيف. بالإضافة إلى ذلك ، فإن آلة تشكيل لفة التماس الدائمة الأكثر شهرة هي 610 ألواح سقف التماس الدائمة المخفية أو الخفية.
هناك أيضًا أنظمة تثبيت أخفى مماثلة مع مقاطع. على سبيل المثال ، تم تطوير سقف KLIP-LOK® 406 وسقف KLIP-LOK® 700 بواسطة LYSAGHT ؛ نظام للسقف CLIP-LOCK ™ by TAYLOR METAL؛ و clicklock يقف نظام سقف التماس في بعض المناطق الخ! بناءً على ذلك ، تحتوي الآلات على بعض الأسماء الشائعة ، مثل آلة تشكيل لفة صفائح التسقيف KLIP-LOK® (لصفائح السقف KLIP-LOK® 406 أو Klip-lok® 700.
قائمة الآلات:
- 5T * 1250mm الهيدروليكي الامم المتحدة coiler
- آلة تشكيل لفة
- جهاز القطع الهيدروليكية
- نفد الجدول
- أنظمة التحكم PLC
الوصف / تفاصيل المعلمة الفنية للخط الكامل:
- 5TX1250mm الهيدروليكية أون Coiler مع سيارة لفائف
النظام الهيدروليكي لتوسيع ثقب الداخلي لفائف ، مضخة المحرك: 3KW
لفائف القطر الداخلي = 510 ± 30mm
الحمولة: ماكس. 5 طن ، لفائف العرض ماكس. 1250mm
إسفين تفتق توسيع نوع
محرك القيادة لتحويل الملف ، 3KW ، التحكم اليدوي في سرعة التردد
تصميم آخر مثل ذراع snubber / دعم الذراع / سيارة لفائف حسب الطلب
- دخول الأسطوانة وجهاز قبل القص اليدوي
قطع التحكم الذكية
لقطع نهاية الورقة النهائية فقط
سمك العمل: ماكس. 0.8MM
- لفة تشكيل آلة مع تفاصيل القطع على النحو التالي الجدول:
| مناسبة لفة تشكيل المواد | صحائف PPGI / PPGL / GI / ALU-ZINC |
| سماكة | 0.4-0.8mm |
| عرض لفائف | 1000MM |
| تصميم إطار النقل | جدار لوحة-تصميم الإطار مع سمك الجدار 18 مم |
| مراحل تشكيل لفة | 20 مراحل |
| المواد الدوارة | 45 # الصلب ، مخارط CNC ، هارد كروم المغلفة |
| مهاوي القطر | Φ75mm |
| قوة المحرك الرئيسي | 11KW مع المخفض |
| سرعة خط لفة السابق | 15M / دقيقة |
| قوة المجموعة الهيدروليكية | 4KW |
| قطع الطريق | القطع الهيدروليكية مع النفايات بعد قطع |
| الجهد الكهربائي القياسي | 380V / 50HZ / 3PH أو حسب الاحتياجات |
| لون آلة رسم | RAL 5015 (أزرق) أو حسب المتطلبات |
- نظام التحكم PLC
سيمنز العلامة التجارية PLC وشاشة تعمل باللمس ، العاكس العلامة التجارية شنايدر / شيهلين / دلتا ، التشفير Omron
قص بطول التسامح ≤ 1mm
التحكم في الجهد 24V
- رف منتج بطول 4 أمتار ، من النوع المدلفن

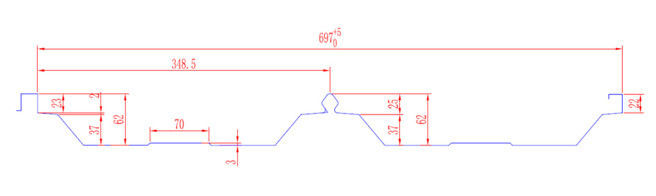

الرسم الشخصي / تخطيط / الصور المرجعية المعدات:
