szczegółowe informacje o produktach
|
Maszyny do walcowania na zimno, prostokątna maszyna do formowania rolek rynnowych do panelu rynny
| Nazwa marki: | NKH MACHINERY |
| Numer modelu: | YX103-175 |
| MOQ: | 1 jednostka |
| Price: | negocjowalne |
| Czas dostawy: | 40 dni roboczych |
| Warunki płatności: | L/C, D/A, D/P, T/T |
Maszyna do formowania czapek kalenicowych
,maszyna do formowania płytek metalowych
Szybki szczegół:
- Grubość: 0,4-0,6 mm
- Materiał: pełne twarde blachy ocynkowane G550
- Szerokość wejściowa: 375 mm
- Waga materiału: 3MT
- Średnica wewnętrzna cewki: 470 mm
- Sposób napędzany: przez silnik napędzany 7,5 kW
- Sposób cięcia: silnik pompy hydraulicznej 4Kw
- Tolerancja cięcia: ± 1 mm
Podanie:
Maszyna do formowania rolek rynnowych współpracuje z obróbką blacharską i rurą spustową i zaślepką oraz mocowaniem podpór jako systemy dachów wodnych
Ten panel rynnowy jest bardzo popularny w Australii, z wyjątkiem panelu rynnowego, dołączonych akcesoriów łączących i zaślepki
Lista maszyn:
- Hydrauliczny odwijak 3T * 600 mm
- Maszyna do formowania rolek
- Hydrauliczne urządzenie tnące
- Zabrakło stolika
- Szafa sterownicza PLC
Opis / Szczegóły parametrów technicznych kompletnej linii:
- Hydrauliczny odwijak 3TX600 mm
Układ hydrauliczny do cewki rozprężnej-otwór wewnętrzny z 4 dłońmi
Moc pompy = 1,5 kW
Ładowność = 3 tony; Cewka wewnętrzna - średnica = 451-530 mm
Średnica zewnętrzna cewki = maks. 1500 mm
Szerokość zwoju = maks. 600 mm
- Szczegóły maszyny do formowania rolek jak w poniższej tabeli:
| Odpowiedni materiał do formowania rolek | blacha ocynkowana, 55Mpa |
| Grubość | 0,4 mm-0,6 mm |
| Szerokość wejściowa cewki | 375 mm |
| Konstrukcja ramy wózka | Konstrukcja ramy ściennej |
| Etapy formowania walcowni | 18 etapów |
| Materiał wałka formującego | 45 # stal, tokarki CNC, powlekane twardym chromem Opcja: z walcową obróbką cieplną |
| Średnica wałów | Φ75mm |
| Moc silnika głównego | 7,5 kW z reduktorem |
| Szybkość walcowania byłego walca | 15-20 m / min |
| Standard napięcia elektrycznego | 415 V / 50 Hz / 3PH lub jako wymagania |
| Kolor główny malowany maszynowo | RAL 5015 (niebieski) lub jako wymagania |
- Hydrauliczne urządzenie tnące
Stop to cut, post cut, są odpady
Grupa hydrauliczna, silnik pompy = 4,0 kW
Materiał narzędzia skrawającego: Cr12, Obróbka cieplna
- System sterowania PLC
PLC marki Siemens i ekran dotykowy, falownik marki Schneider / Shihlin / Delta, enkoder Omron
Tolerancja cięcia na długość ≤ ± 1 mm
Napięcie sterujące 24 V.
- Stojak na produkty Bez zasilania, zwijany, o długości 4 metrów

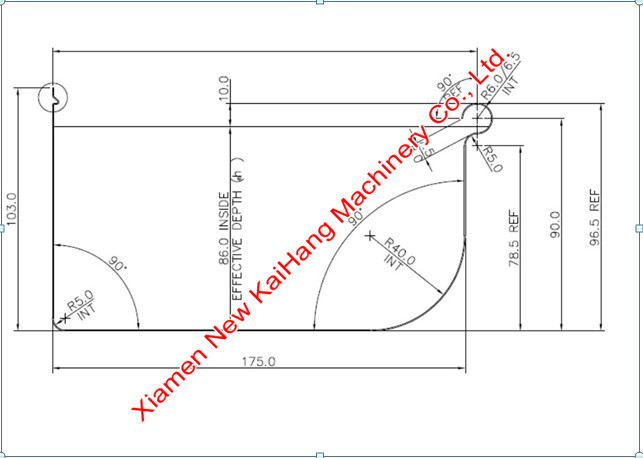

Rysunki profilowe / Układ / Zdjęcia referencyjne sprzętu:
