PLC Control Stud and Track Roll Forming Machine Smart Design Top Trim Roll Former
| Nazwa marki: | NKH MACHINERY |
| Numer modelu: | YX38-46 |
| MOQ: | 1 jednostka |
| Price: | negocjowalne |
| Czas dostawy: | 40 dni roboczych |
| Warunki płatności: | L/C, D/A, D/P, T/T |
maszyna do formowania rolek sufitowych
,maszyna do formowania rolek kanałowych
Szybki szczegół:
- Grubość: 0,42 mm-0,6 mm
- Materiał: cewka wstępnie pomalowana, 345Mpa
- Szerokość wejściowa: 136 mm
- Waga materiału: 1,5 MT
- Sposób cięcia: według grupy hydraulicznej, bez cięcia odpadów
- Tolerancja cięcia: ± 1 mm
Opis / Szczegóły parametrów technicznych kompletnej linii:
- Odwijak hydrauliczny 5TX1250 mm z / bez wężownicy
Bez zasilania; Ładowność = maks. 1,5 ton
Wewnętrzna średnica cewki = 410-570 mm
Połączony połączony projekt typu
Szerokość cewki = maks. 300 mm
- Maszyna do formowania rolek ze szczegółami cięcia jak w poniższej tabeli:
| Odpowiedni materiał do formowania rolek | Pomalowane arkusze, 245-550Mpa |
| Zakres grubości | 0,42 mm-0,6 mm |
| Szerokość cewki | 136mm |
| Konstrukcja ramy wózka | Konstrukcja ramy ściennej |
| Etapy formowania rolek | 16 etapów |
| Materiał wałka formującego | 45 # stal, tokarki CNC, powlekane twardym chromem |
| Średnica wałów | Φ65mm |
| Moc silnika głównego | 4Kw z reduktorem |
| Szybkość walcowania byłego walca | 18 m / min |
| Moc grupy hydraulicznej | 3,0 Kw |
| Materiał ostrza tnącego | Cr12, usłysz traktowanie jako normalny projekt |
| Standard napięcia elektrycznego | 380V / 50Hz / 3Ph lub jako wymagania klienta |
| Kolor główny malowany maszynowo | RAL 5015 (niebieski) lub zgodnie z wymaganiami klienta |
- System sterowania PLC
PLC marki Siemens i ekran dotykowy, falownik marki Schneider / Shihlin / Delta, enkoder Omron
Tolerancja cięcia na długość ≤ ± 1 mm
Napięcie sterujące 24 V.
- Stojak na produkty Bez zasilania, 3 jednostki
Lista maszyn:
- Hydrauliczny odwijak z / bez wózka cewkowego
- Formator rzutu normalnej prędkości
- Hydrauliczne urządzenie tnące
- Brakujący stół lub automatyczne urządzenie do układania w stosy do szybkiego pakowania
- Siemens PLC i ekran dotykowy, falownik marki Schneider
Cechy:
Trapezowa maszyna do formowania rolek z panelem dachowym jest zawsze regulowana dla różnych szerokości podawania. Możesz wykonać trapezowe panele dachowe o różnych efektywnych szerokościach z materiałów o różnych szerokościach.
Panel ten ma zakrywać między dwiema podziałami paneli dachowych.
Tak więc ten panel można wykonać za pomocą formy do zwijania, prasowania matryc lub składania maszyny.

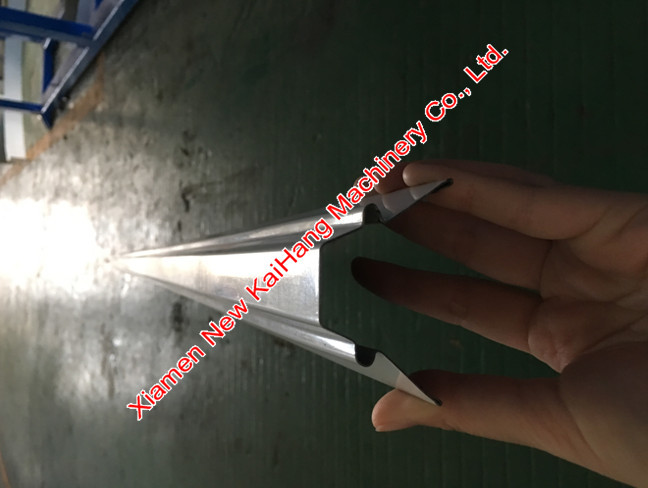

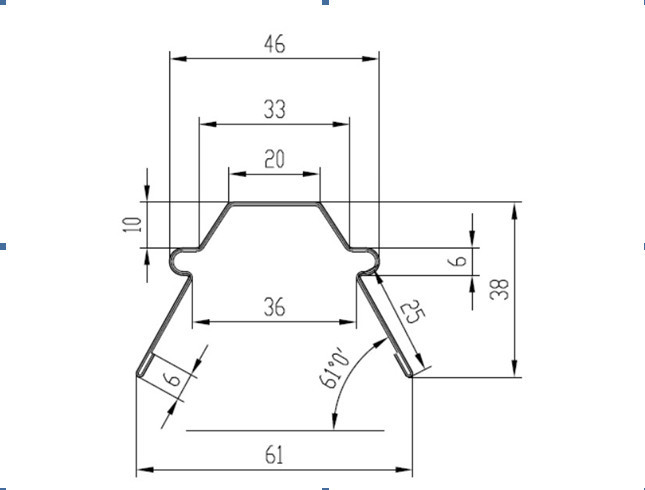

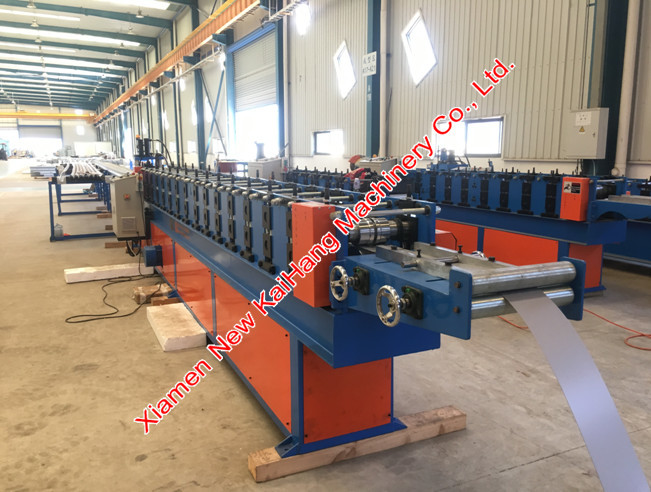

Rysunki profilowe / Układ / Zdjęcia referencyjne sprzętu:
