기계를 형성 도리 롤
Created with Pixso. 이전에 주문을 받아서 만들어진 도리 목록, 란 지원을위한 기계를 형성하는 판금 목록
상세 정보
원래 장소:
중국
인증:
CE/SONCAP/CSA
이름:
기계를 형성하는 purling 목록
롤러 물자:
GCr15의 열처리, 단단한 크롬 coated/Cr12의 열처리
갱구 직경:
75mm
절단 잎 물자:
Cr12의 열처리
보증:
12 개월
원료:
GI 장, G350
포장 세부 사항:
20/40FT 콘테이너, PLC 통제 장을 위한 나무 상자에 있는 절단기에 이전 목록을 위한 발가벗은 화물
공급 능력:
10 UNITS/MONTH
강조하다:

도리 만드는 기계

,

도리 롤 전

제품 설명
컬럼 지원을위한 롤 포밍 머신, 채널 머신 용 아연 도금 시트

빠른 세부 사항 :

  1. 두께 : 1.2mm
  2. 재질 : GI 시트, 245Mpa
  3. 재료 무게 : 5Mt
  4. 코일 내경 : 565mm
  5. 구동 방식 : 15kw * 2 구동 모터
  6. 절단 방법 : 정지 디자인으로
  7. 절삭 공차 : ± 1mm

신청:

건물을 지탱하기 위해 기둥과 같은 둥근 형태의 총 4 개의 동일한 프로파일 조인트로 절단 후 프로파일의 정밀도가 서로 잘 맞도록 엄격합니다.

디코 일러, 유압 프리 펀칭 장치, 롤 포밍 머신, 커팅 장치 및 런아웃 랙 및 PLC 제어 캐비닛으로 구성

기계 목록 :

  1. 유압식 디코 일러
  2. 유압 프리 펀칭 장치
  3. 롤 포밍 머신
  4. 유압 포스트 컷 장치
  5. 런아웃 테이블
  6. PLC 제어 시스템

완전한 선의 묘사 / 기술적 인 매개 변수 세부 사항 :

  • 5TX600mm 유압 언코 일러 또는 수동 디코 일러

전원이 공급되지 않습니다. 적재 능력 = MAX.5Ton

코일 내부 구멍을 확장하는 유압 시스템, 펌프 모터 : 3KW

코일 내경 = 510 +/- 30mm

코일 폭 = MAX.600mm

맨드릴 회전 : 구배 유형

  • 유압 프리 펀칭 장치

포스트 컷으로 동일한 유압 그룹에서 공유

  1. 주문 구멍 펀칭
  2. 필요에 따라 로고를 누릅니다
  3. 아래 테이블과 같이 기계 세부 사항을 롤 성형 :
적합한 롤 포밍 재료 컬러 강판 또는 아연 도금 강판
두께 1.2mm
캐리지 프레임 디자인 월 플레이트 프레임 타입
롤 포밍 스테이지 26 단계
롤러 재료 GCr15, 열처리, 경질 크롬 코팅
샤프트 직경 Φ75mm
메인 모터 파워 15Kw * 2
생산 속도 12m / 분
전압 표준 380V / 50Hz / 3PH 또는 요청
기계의 주요 색상 RAL 5015 (파란색) 또는 요청

  • 유압 포스트 컷 장치

유압 그룹 : 11KW

디자인 컷 중지

컷오프 후 폐기물이 있습니다

절삭 재료 : Cr12, 열처리

  • PLC 제어 시스템

수량 및 절단 길이 자동 제어

결합 : 지멘스 브랜드 PLC 및 터치 스크린

슈나이더 브랜드 인버터, Omron 엔코더 등

절단 길이 공차 ≤ ± 1mm

제어 전압 24V

  • 제품 랙 4 미터 길이, 롤링 유형

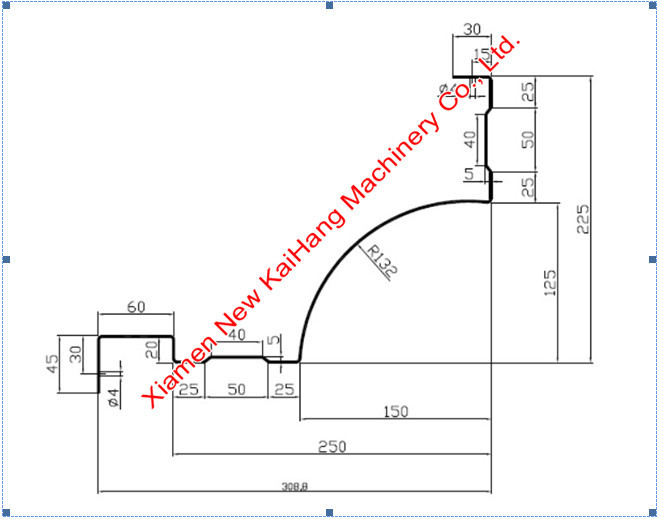

단면도 그림 / 레이아웃 / 장비 참고 그림 :
