Purlin Roll membentuk mesin
Created with Pixso. C Purlin Mesin Roll Forming, Mesin Roll Forming Lembaran Galvanis
Informasi Rinci
Tempat asal:
Cina
Sertifikasi:
CE/SONCAP/CSA
Nama:
c purlin membentuk mesin
Bahan Roller:
GCr15, perlakuan panas, hard chrome coated / Cr12, perlakuan panas
Diameter poros:
75mm
Garansi:
12 bulan
Bahan baku:
Lembar GI, G350
Memotong bahan pisau:
Cr12, perlakuan panas
Kemasan rincian:
NUDE CARGOES FOR ROLL FORMER DENGAN CUTTER IN 20/40FT CONTAINER, KOTAK KAYU UNTUK CABINET CONTROL PL
Menyediakan kemampuan:
10 UNIT / BULAN
Menyoroti:

purlin roll mantan

,

rangka baja roll membentuk mesin

Deskripsi Produk
C profil Purlin roll membentuk mesin , lembaran galvanis

Aplikasi:

C dan Z purlin baja diperlukan untuk bangunan industri baja modern, dan beberapa bangunan tempat tinggal juga, dan berbagai jenis mesin c / z purlin roll forming telah dikembangkan untuk menghasilkan C / Z / U purlin baja.

Di pasar ada c purlin roll membentuk mesin untuk produksi saluran sectional baja C, desain mesin di bawah ini adalah desain klasik untuk pasca meninju, desain pasca pemotongan

Detail Cepat:

  1. Ketebalan: 1.5mm-3.0mm
  2. Bahan: lembaran galvanis
  3. Berat material: 5Mt
  4. Diameter dalam coil: 508mm
  5. Didorong cara: oleh motor yang digerakkan 18.5kw
  6. Cara potong: dengan paket daya hidrolik
  7. Toleransi pemotongan: ± 1mm

Daftar mesin:

  1. Hydraulic De-coiler atau Manual Un-coiler rack
  2. Perangkat pra-leveling
  3. Mesin roll forming
  4. Perangkat Pasca-Pukulan & Pasca Potong Hidraulik
  5. Kehabisan meja
  6. Sistem kontrol PLC

Deskripsi / Parameter Teknis rincian garis lengkap:

  • 5TX600mm Hydraulic Un-coiler atau de-coiler manual

Tidak berdaya; Kapasitas muat = MAX.5Ton

Sistem hidrolik untuk memperluas lubang dalam koil, Pompa motor: 3KW

Coil diameter dalam = 510 +/- 30mm

Lebar Coil = MAX.600mm

Rotasi Mandrel: Jenis konsep

  • Perangkat Pra-Leveling

Perangkat Pra-Level dengan 4 hingga 3 poros untuk melepas Coil-set

Bagikan motor yang sama dengan gulungan sebelumnya

  • Roll forming machine dengan detail cutting seperti tabel di bawah ini:
Bahan pembentuk gulungan yang cocok Warna lembaran baja atau lembaran baja galvanis
Ketebalan 1.5-3.0mm
Desain Bingkai Kereta tipe pelat dinding
Pabrik penggilingan membentuk tahapan 15 tahap
Bahan pembentuk roller Cr12, perlakuan panas
Diameter poros Φ75mm
Tenaga motor utama 18.5Kw
Kecepatan produksi 12 m / mnt
Kekuatan grup hidrolik 11Kw
Bahan pisau pemotong Cr12, perlakuan panas
Standar Tegangan Listrik 380V / 50Hz / 3PH atau sesuai permintaan
Warna Utama dari Mesin Dicat RAL 5015 (Biru) atau sebagai permintaan
  • Sistem Kontrol PLC

Kontrol kuantitas & panjang pemotongan secara otomatis

Dikombinasikan dengan: PLC merek Siemens dan Layar Sentuh

Inverter merek Schneider, encoder Omron, dll

Toleransi potong-to-panjang ≤ 1mm

Tegangan kontrol 24V

  • Rak Produk panjang 4 meter, tipe canai

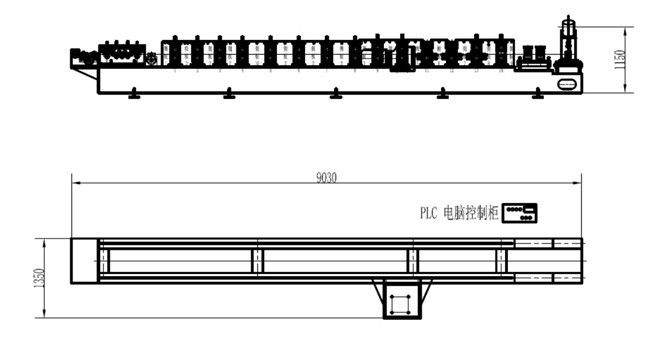

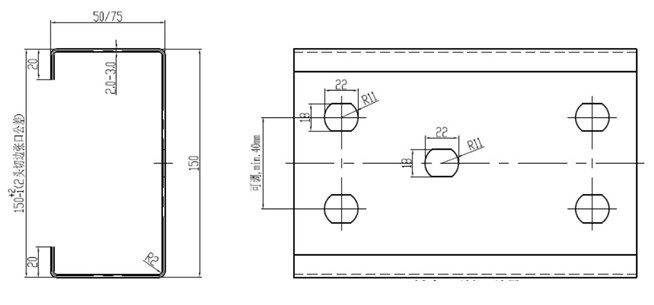

Gambar Profil / Layout / gambar referensi Peralatan:
