Roll Cadre de porte en formant la machine
Created with Pixso. Petit pain de cadre de porte d'obturateur formant la machine pour des systèmes de cadre de porte de soutien
Informations détaillées
Lieu d'origine:
La Chine
Certification:
CE/SONCAP/CSA
Nom:
rouleau de garde-corps formant la machine
Poids de bobine:
1.5T ou selon la demande
Diamètre d'axe:
75mm
Matériel de lame de coupe:
Cr12, traitement thermique
Garantie:
12months
matières premières:
Feuilles de GI, G350-550
Détails d'emballage:
CARGAISONS NUES POUR le PETIT PAIN ANCIEN AVEC le COUPEUR DANS le CONTENEUR de 20/40FT, BOÎTE EN BOI
Capacité d'approvisionnement:
10 UNITS/MONTH
Mettre en évidence:

cadre de porte faisant la machine

,

petit pain de panneau de porte formant la machine

Description du produit
Machine de formage de rouleaux de rails de guidage de portes à obturateurs

Détail rapide:

  1. Épaisseur: 0.8-1.2mm
  2. Matériel: GI, 350Mpa
  3. Largeur de saisie: 432mm
    1. Poids du matériau: 3MT
    2. Manière entraînée: par moteur 11Kw
    3. Manière de couper: arrêter pour couper, il y a des déchets après la coupe
    4. Tolérance de coupe: ± 1mm

Fonctionnalités:

Un rail de porte à rideaux est un rail ou un canal dans lequel des portes à rideaux (constituées de petites lattes de volets roulants ou de panneaux de portes à rideaux s'emboîtant horizontalement) sont guidées lorsqu'elles sont levées et abaissées pour s'ouvrir ou se fermer. Il existe différents types de rails de guidage ou de glissières de portes roulantes utilisés pour les portes à volets roulants et il est important d'indiquer clairement le type de rails de portes utilisés sur vos marchés avant l'achat d'une machine de profilage de rails de portes à volets roulants.

Liste des machines:

  1. 3 tonnes * de-coiler hydraulique 600mm
  2. Machine de formage de rouleaux
  3. Système de refroidissement pour chaque étape
  4. Dispositif d'étanchéité en caoutchouc pour guide de silence
  5. Dispositif de coupe hydraulique
  6. Table de sortie
  7. Armoire de commande PLC

Description / paramètres techniques de la ligne complète:

  • De-coiler hydraulique 3TX600mm

Non alimenté; Capacité de charge = MAX.1.5Ton

Système hydraulique pour bobine d'expansion-trou intérieur à 4 paumes

Système en expansion Link-connect

Puissance de la pompe = 1.5KW

Faites glisser en tournant le type

Capacité de charge = 3 tonnes

Bobine intérieure - diamètre = 510 30mm

Diamètre extérieur de la bobine = Max.1500 mm

Largeur Coiler = Max. 600 mm

  • Machine de formage de rouleaux avec détails de coupe comme dans le tableau ci-dessous:
Matériau de formage en rouleau approprié tôle d'acier galvanisée
Épaisseur 0.8-1.2mm
Largeur de bande 432mm
Conception du châssis Conception de plaque murale
Stages de roulage 20 étapes
Matériau du rouleau Acier 45 #, traitement thermique, enduit de chrome dur
Diamètre des arbres Mm75mm
Puissance du moteur principal 11Kw avec réducteur
Vitesse de ligne de l'ancien formateur 15mtr par minute
Groupe hydraulique 4 Kw
Matériel de coupe lame Cr12, entendre le traitement
Norme de tension électrique 415V / 50Hz / 3PH ou exigences
Couleur majeure de peint à la machine RAL 5015 (bleu) ou personnalisé
  • Système de contrôle PLC

PLC de marque Siemens et écran tactile, inverseur de marque Schneider / Shihlin / Delta, encodeur Omron

Tolérance à la longueur ≤ ± 1mm

Tension de contrôle 24V

  • Rack de produit de 4 mètres de long

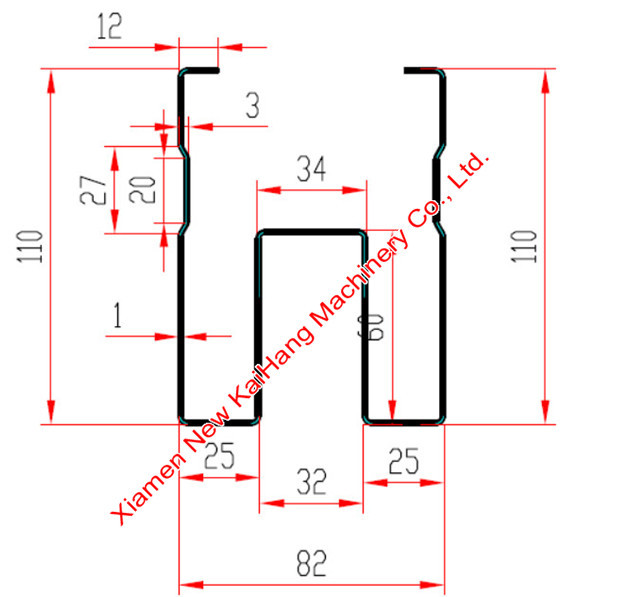

Images de référence de dessin / disposition / équipement de profil:
