Détails des produits
|
Petit pain de cadre de porte en acier formant le petit pain de volet de fenêtre fenestré formant la machine
| Nom De La Marque: | NKH MACHINERY |
| Numéro De Modèle: | YX711 |
| Quantité Minimale De Commande: | 1 UNITÉ |
| Price: | Négociable |
| Délai De Livraison: | 40 jours ouvrables |
| Conditions De Paiement: | L/C, A/D, D/P, T/T |
obturateur de porte formant la machine
,rouleau de panneau de porte formant la machine
Fonctionnalités:
Cette profileuse de portes à volets roulants fabrique des panneaux ondulés, et non des lattes, destinés à se joindre horizontalement pour la fabrication de portes à volets roulants.
Une machine de profilage de panneaux de portes à volet roulant a une fonction très similaire à celle d'une machine de profilage de lamelles de portes à volets en acier. Les deux machines de formage à rouleaux ont été conçues pour produire des portes à volets roulants.
Détail rapide:
- Épaisseur: 0.4mm-0.6mm
- Matériau: G350-550, acier pré-peint
- Largeur d'entrée: 911mm
- Largeur utile: 323/479 / 713mm
- Poids du matériau: 5 Mt ou plus
- Diamètre intérieur de la bobine: 508mm
- Manière conduite: par moteur entraîné
- Moyen de coupe: par centrale hydraulique
- Tolérance de coupe: ± 1mm
Application:
Une machine de porte à volet roulant de l’Australie comprend 5 machines: un rouleau de panneau de porte à volet de rouleau, formant une machine, une poinçonneuse de trou, une machine à sertir, une pince coupante et un laminoir pour la fabrication de portes complètes à volet de rouleau.
Toutes nos machines incluent une gamme d’équipements standard garantissant la sécurité, la fonctionnalité et la convivialité de la machine.
Liste des machines:
- Désenrouleur hydraulique 5T * 1250mm
- Ancien rouleau
- Dispositif de coupe hydraulique
- Rack out
- PLC Siemens et IOP / écran tactile, inverseur de marque Schneider
Description / paramètres techniques de la ligne complète:
- Un-Coiler hydraulique 5TX1250mm
Système hydraulique pour élargir le trou intérieur de la bobine, moteur de pompe: 3KW
Diamètre intérieur de la bobine = 510 ± 30mm
Capacité de charge: max. 5 tonnes
Largeur de bobine Max. 1250mm
Type à coin effilé
Moteur d'entraînement pour faire tourner la bobine, 3KW
- Rouleau d'entrée et dispositif de pré-cisaillement manuel (non alimenté)
Pour couper la fin du dernier morceau de feuilles seulement
Epaisseur de travail: max. 0.8mm
- Machine de formage de rouleaux avec détails de coupe comme dans le tableau ci-dessous:
| Matériau de formage en rouleau approprié | Bobine pré-peinte de bonne qualité |
| Épaisseur | 0.4mm-0.6mm |
| Largeur d'entrée de la bobine | 911mm |
| Conception du châssis | Conception-de-plaque-murale / nouvelle-conception-cadre-stand |
| Stages de roulage | 26 étapes |
| Matériel de rouleau de formage | Acier 45 #, tours à commande numérique, enduit de chrome dur |
| Diamètre des arbres | Mm75mm |
| Puissance du moteur principal | 11Kw moteur entraîné |
| Vitesse de roulement du formeur | 15-20m / min |
| Groupe hydraulique | 4,0 Kw |
| Matériel de coupe lame | Cr12, entendre le traitement |
| Norme de tension électrique | 380V / 50Hz / 3PH ou selon les exigences du client |
| Couleur majeure de peint à la machine | RAL 5015 (bleu) ou selon les exigences du client |
- Système de contrôle PLC
PLC de marque Siemens et écran tactile, inverseur de marque Schneider / Shihlin / Delta, encodeur Omron
Tolérance à la longueur ≤ ± 1mm
Tension de contrôle 24V
- Rack de produit non alimenté, 3 unités

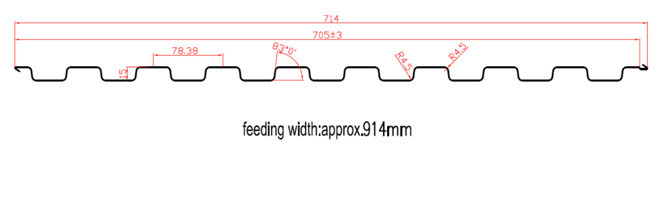

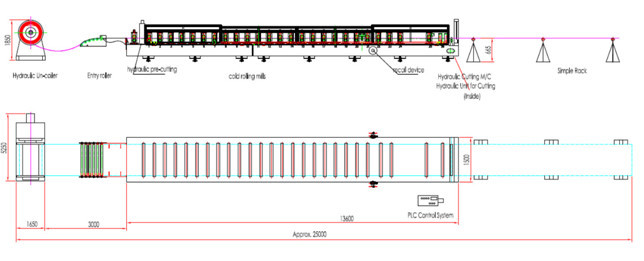

Images de référence de dessin / disposition / équipement de profil:
