Volledige bewaker Purlin Roll vormen Machine / geglazuurde tegels Making Machine CE-gecertificeerd

Snel detail:

1. Dikte: 1,5 mm - 2,5 mm
2. Materiaal: GI-platen, 245Mpa
3. Materiaal gewicht: 5Mt
4. Spoel binnendiameter: 510 mm
5. Gedreven manier: door 18.5kw aangedreven motor
6. Snijden manier: door stop om ontwerp te snijden
7. Snijtolerantie: ± 1 mm

Toepassing:

C en Z stalen gording zijn noodzakelijk voor de moderne stalen industriële gebouwen, en sommige residentiële gebouwen ook, en verschillende soorten c / z gording rolvormmachines zijn ontwikkeld om C / Z / U stalen gording te produceren.

Op de markten zijn er c gording rolvormmachines voor de productie van C-staal sectionele kanalen, het onderstaande machine-ontwerp is het klassieke ontwerp voor na-ponsen, na-snijden-ontwerp.

Deze machine die we eerder aan Italië hebben verkocht, alle volledige beschermgaasafdekking en veiligheidsantwoord inbegrepen om aan het CE-certificaat te voldoen, kan worden gedaan door TUV of SGS.

Machinelijst:

1. Hydraulische de-coiler
2. Pre-leveling apparaat
3. Rolvormmachine
4. Hydraulisch pons- en snijapparaat
5. Tabel opraken
6. PLC-besturingssystemen
7. CE-CERTIFICAAT

Beschrijving / technische parameter details van complete lijn:

• 5TX600mm Hydraulische Un-coiler of handmatige de-coiler

Un-aangedreven; Laadvermogen = MAX.5Ton

Hydraulisch systeem om het binnengat van de spoel uit te breiden, Pompmotor: 3KW

Spoel binnen-diameter = 510 +/- 30 mm

Spoelbreedte = MAX. 600 mm

Doornrotatie: tochttype

• Pre-leveling Device

Pre-level apparaat met 4 over 3 assen om de coil-set te verwijderen

Deel dezelfde motor met de rollvormer

• Rolvormmachine met snijdetails zoals onderstaande tabel:

• PLC besturingssysteem

Regel de hoeveelheid en snijlengte automatisch

Gecombineerd met: Siemens merk-PLC en touchscreen

Omvormer van het merk Schneider, Omron-encoder, enz

Op lengte gesneden tolerantie ≤ 1 mm

Stuurspanning 24V

• Productrek 4 meter lang, gerold type

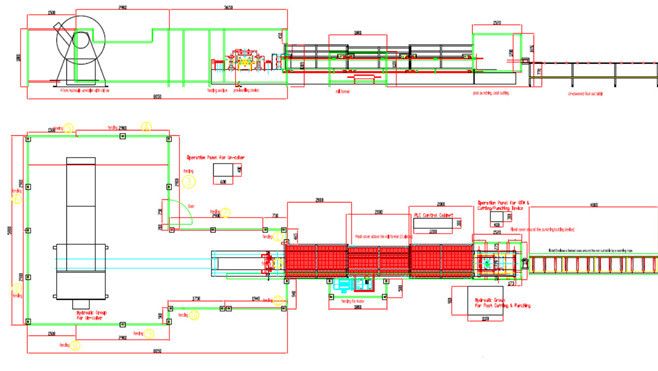

Profieltekening / lay-out / apparatuurreferentiebeelden:
