عالية السرعة سقف معدني ريدج كاب لفة تشكيل آلة مع النقش / الميبس
| اسم العلامة التجارية: | NKH MACHINERY |
| رقم الموديل: | V30 |
| موك: | 1 وحدة |
| Price: | قابل للتفاوض |
| موعد التسليم: | 40 يوم عمل |
| شروط الدفع: | L/C, D/A, D/P, T/T |
سقف ريدج لفة السابق
,سقف لفة تشكيل آلة البلاط
خط تشكيل لفة بسرعة عالية مع كوى ، لوحة وامض مع النقش / الميبس
التفاصيل السريعة:
- سمك: 0.4-0.6mm
- المواد: G350 PPGI
- عرض المدخلات: 80MM
- وزن المواد: 1.5 طن
- لفائف القطر الداخلي: 470mm
- طريقة الدفع: بواسطة محرك 4KW مع صندوق التروس
- طريقة القطع: بواسطة حزمة الطاقة الهيدروليكية
- قطع التسامح: ± 1 ملليمتر
تطبيق:
تعمل آلة تشكيل اللف والقطع مع آلة تشكيل اللف ، وآلة تسقيف الألواح المعدنية في الوادي ، وغطاء التلال والأغطية السفلية والنهاية السفلية ، ودعم التثبيت كنظم لسقف مائي.
ملف تعريف شكل V هذا يكون بهامش على السطحين مع وجود ثقوب متعددة ، لذلك لتحسين السرعة ، نعتمد على استخدام الضغط لثقب الثقوب بسرعة عالية ، لذلك حتى أن هناك العديد من الثقوب في ورقة واحدة قصيرة ، في حين لا يزال من الممكن تنتج بسرعة عالية
قائمة الآلات:
- 1.5T * 300MM دليل الأمم المتحدة coiler أو مع السلطة
- تغذية المؤازرة في ، كوى ، واللكم يموت
- لفة السابق
- جهاز القطع الهيدروليكية
- نفد الجدول
- نظام التحكم PLC
الوصف / تفاصيل المعلمة الفنية للخط الكامل:
- 1.5TX300mm دليل الامم المتحدة coiler
يمكنك أيضًا تبني نظام إزالة اللفائف المُحرك أو ماكينة الحشو المزدوجة
- 1.8kw تغذية المؤازرة في ، 25 طن كوى ، يموت اللكم
- لفة تشكيل آلة مع تفاصيل القطع على النحو التالي الجدول:
| مناسبة لفة تشكيل المواد | GI / PPGL ، 350Mpa |
| سماكة | 0.3MM-0.5mm و |
| عرض مدخلات لفائف | 80MM |
| تصميم إطار النقل | صب تصميم الإطار |
| مراحل تشكيل لفة | 10 مراحل |
| المواد الدوارة | Cr12Mov ، المعالجة الحرارية كشرط خاص |
| مهاوي القطر | Φ40mm |
| قوة المحرك الرئيسي | 4KW مع صندوق التروس |
| سرعة المتداول لفة السابق | 15M / دقيقة |
| قوة المجموعة الهيدروليكية | 3.0 كيلو واط |
| قطع المواد | Cr12 ، سماع العلاج |
| الجهد الكهربائي القياسي | 220V / 50HZ / 3PH أو حسب الاحتياجات |
| اللون الرئيسي للآلة رسمت | RAL 7012 (رمادي) أو حسب المتطلبات |
- نظام التحكم PLC
شنايدر العلامة التجارية العاكس ، اومرون التشفير
سيمنز العلامة التجارية PLC وشاشة تعمل باللمس ،
التحكم في الطول ، التسامح ≤ 1 مم
التحكم في الجهد 24V
- رف المنتج 4 أمتار نوع الرف

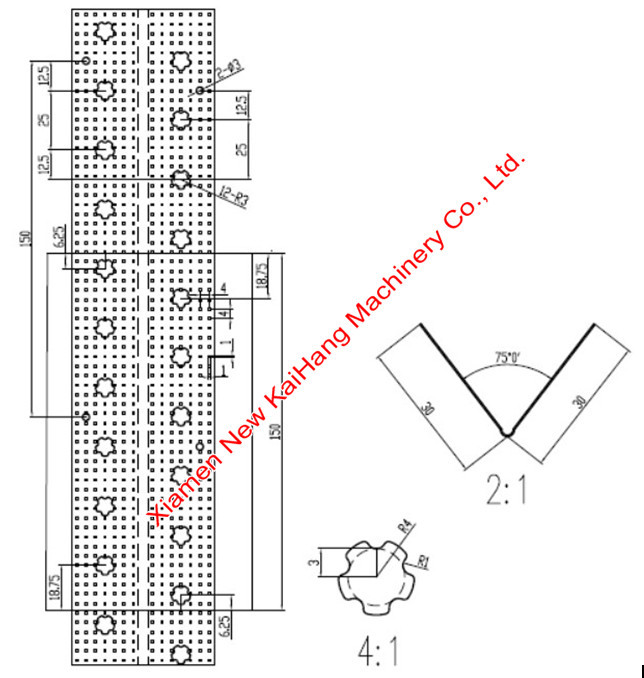

الرسم الشخصي / تخطيط / الصور المرجعية المعدات:
