المجلفن الصلب C المدادة آلة ، مسمار معدني والمسار لفة تشكيل آلة

الصلب المجلفن على شكل C لفة تشكيل آلة المدادة ، مسمار والمسار لوحة ، والمواد 2.0MM

تطبيق:

المدادة الفولاذية C و Z ضرورية للمباني الصناعية الفولاذية الحديثة ، وبعض المباني السكنية أيضًا ، وقد تم تطوير أنواع مختلفة من آلات تشكيل لفة المدادة c / z لإنتاج المدادة الفولاذية C / Z / U.

في الأسواق هناك آلات تشكيل لفة المدادة لإنتاج قنوات قطاعات الصلب C ، تصميم الجهاز أدناه هو التصميم الكلاسيكي لتصميم ما بعد اللكم ، ما بعد القطع

التفاصيل السريعة:

1. سمك: 1.5 ملليمتر -2.0 ملليمتر
2. المواد: ورقة المجلفن
3. وزن المواد: 5Mt
4. لفائف القطر الداخلي: 508mm
5. طريقة الدفع: بواسطة محرك 15kw مدفوعة
6. طريقة القطع: عن طريق وقف لخفض
7. قطع التسامح: ± 1 ملليمتر

قائمة الآلات:

1. الهيدروليكية دي coiler أو دليل الأمم المتحدة coiler الرف
2. قبل التسوية الجهاز
3. لفة السابق
4. الهيدروليكية آخر لكمة وجهاز ما بعد قطع
5. نفد الجدول
6. سيمنز PLC وشاشة تعمل باللمس IOP / ، العاكس العلامة التجارية شنايدر

الوصف / تفاصيل المعلمة الفنية للخط الكامل:

• 5TX600mm الهيدروليكية أون coiler

الامم المتحدة تعمل بالطاقة. الحمولة = MAX.5Ton

النظام الهيدروليكي لتوسيع ثقب الداخلي لفائف ، مضخة المحرك: 3KW

لفائف القطر الداخلي = 510 +/- 30 ملم

عرض الملف = MAX.600mm

مغزل التناوب: نوع المسودة

• قبل التسوية الجهاز

جهاز ما قبل المستوى مزود بأربعة أعمدة على 3 أعمدة لإزالة مجموعة الملفات

مشاركة نفس المحرك مع لفة السابق

• لفة تشكيل آلة مع تفاصيل القطع على النحو التالي الجدول:

• نظام التحكم PLC

السيطرة على كمية وطول القطع تلقائيا

جنبا إلى جنب مع: سيمنز العلامة التجارية PLC وشاشة تعمل باللمس

شنايدر العلامة التجارية العاكس ، اومرون التشفير ، الخ

قص بطول التسامح ≤ 1mm

الجهد السيطرة 24V

• رف منتج بطول 4 أمتار ، من النوع المدلفن

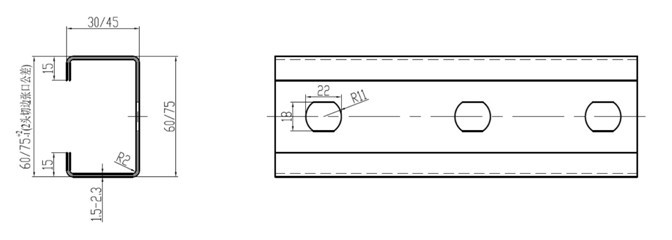

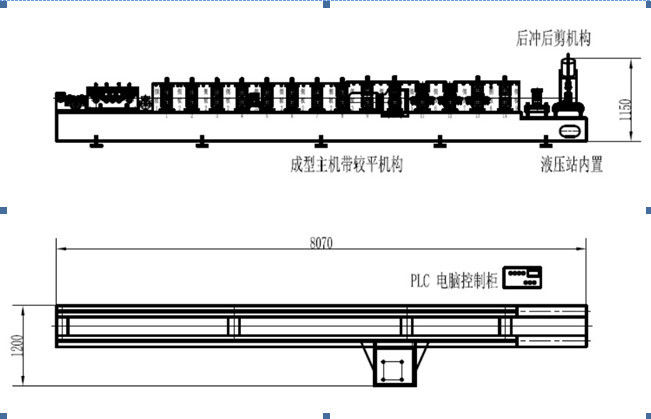

الرسم الشخصي / تخطيط / الصور المرجعية المعدات:
