آلة تشكيل لفة التماس الدائمة القياسية BEMO Roof Plate Lok ماكينة
| اسم العلامة التجارية: | NKH MACHINERY |
| رقم الموديل: | YX65-430 |
| موك: | 1 وحدة |
| Price: | قابل للتفاوض |
| موعد التسليم: | 40 يوم عمل |
| شروط الدفع: | L/C, D/A, D/P, T/T |
يقف التماس آلة سقف معدني
,يقف آلة التماس لوحة
آلة تصنيع لوك فليكس ، لفة التماس الدائمة ، لوحة السقف BEMO ، لوحة الألومنيوم
مقدمة موجزة الدائمة التماس ورقة سقف لفة تشكيل آلة:
هناك ألواح سقف التماس الوقوف القياسية مثل 50-333 ، 50-429 ، 65-305 ، 65-333 ، 65-400 ، 65-459 و 65-500 ، ويمكن أن تكون هذه الملامح ورقة مستقيمة ، أو صفائح مدببة. مثل غيرها من آلات تشكيل لفائف تسقيف ألواح التماس الدائمة المخفية ، يمكن لآلة تشكيل لفائف ألواح التماس الدائمة أن تتعامل مع مواد عرض مختلفة وتصنع ألواح التماس الدائمة المختلفة على نفس الجهاز ، مثل آلة واحدة يمكن أن تجعل كلا النوعين 65-400 و 65-450 ألواح السقف التي مشتركة مع بعضها البعض من خلال مقاطع أيضا. في أيامنا هذه ، تقوم المصنّعات الصينية بتطوير آلة تشكيل لفة 2 في 1 الجديدة التي يمكن أن تصنع ألواح السقف المستقيمة والصفائح المدببة على حد سواء (إنتاج ألواح السقف المدببة نصف أوتوماتيكي).
التفاصيل السريعة:
- السماكة: 0.4-0.8 مم
- المواد: الألومنيوم والصلب والنحاس والفولاذ المقاوم للصدأ والزنك والتيتانيوم
- عرض المدخلات: 478/478 / 608mm
- العرض الفعال: 300 ملليمتر / 400 ملليمتر / 430 ملليمتر
- وزن المواد: 3MT
- لفائف القطر الداخلي: 508mm
- طريقة مدفوعة: بواسطة محرك مدفوعة
- طريقة القطع: بواسطة حزمة الطاقة الهيدروليكية
- قطع التسامح: ± 1 ملليمتر
قائمة الآلات:
- 3t * 600 ملليمتر الهيدروليكية co-un
- آلة تشكيل لفة
- جهاز القطع الهيدروليكية
- نفد الجدول
- سيمنز PLC وشاشة تعمل باللمس IOP / ، العاكس العلامة التجارية شنايدر
الوصف / تفاصيل المعلمة الفنية للخط الكامل:
- 3TX600mm الهيدروليكية غير coiler
نظام هيدروليكي لفائف التمدد الداخلي-ثقب مع 4 النخيل
قوة المضخة = 1.5KW
ربط ربط توسيع النظام
الحمولة = 3 طن
عرض coiler = ماكس. 600MM
ملف داخلي - قطر = 451-530mm
لفائف القطر الخارجي = ماكس. 1500MM
- فيلم البوليثين على الجهاز قبل تغذية في
- جهاز قص و بكرات الإدخال اليدوي (Un-powered)
لقطع نهاية الورقة النهائية فقط
سمك العمل: ماكس
- لفة تشكيل آلة مع تفاصيل القطع على النحو التالي الجدول:
| مناسبة لفة تشكيل المواد | صحائف PPGI / PPGL / GI / ALU-ZINC |
| سماكة | 0.6-1.0mm |
| عرض مدخلات لفائف | تقريبا. 610mm الثانية |
| تصميم إطار النقل | سمك الجدار لوحة الإطار مع سمك الجدار 18mm |
| مراحل تشكيل لفة | 15 + 3 مراحل بما في ذلك 3 مراحل للنقش الأوسط |
| المواد الدوارة | 45 # الصلب ، مخارط CNC ، الصلب المطلي بالكروم |
| مهاوي القطر | Φ75mm |
| قوة المحرك الرئيسي | 5.5Kw / 7.5Kw مع المخفض |
| سرعة خط لفة السابق | 15M / دقيقة |
| قوة المجموعة الهيدروليكية | 3.0 كيلو واط |
| قطع الطريق | القطع الهيدروليكية مع النفايات بعد قطع |
| الجهد الكهربائي القياسي | 380V / 50HZ / 3Ph أو كما متطلبات |
| لون آلة رسم | RAL 5015 (أزرق) أو حسب المتطلبات |
- نظام التحكم PLC
سيمنز العلامة التجارية PLC وشاشة تعمل باللمس ، العاكس العلامة التجارية شنايدر / شيهلين / دلتا ، التشفير Omron
قص بطول التسامح ≤ 1mm
التحكم في الجهد 24V
- رف المنتج غير مدعوم ، 3 وحدات

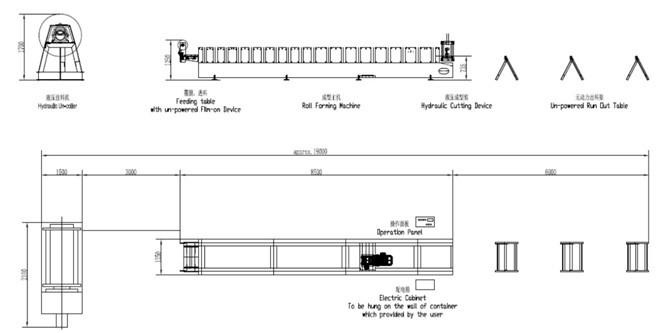

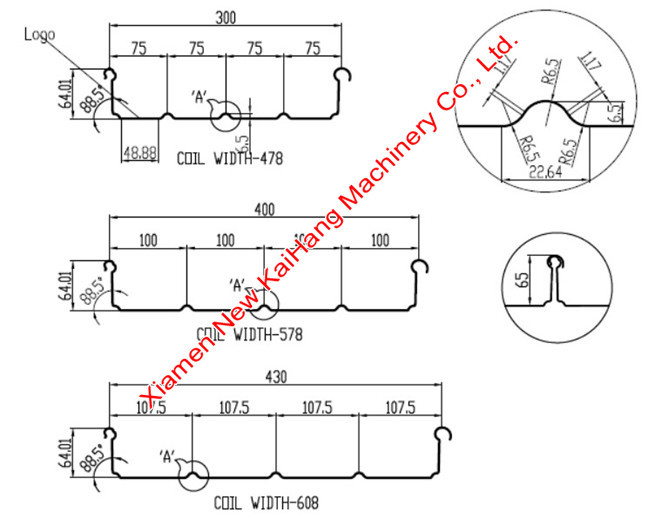

الرسم الشخصي / تخطيط / الصور المرجعية المعدات:
