تفاصيل المنتجات
|
76 مم الارتفاع الطابق ضلع الطابق لفة تشكيل آلة لوحة سطح السفينة المعدنية
| اسم العلامة التجارية: | NKH MACHINERY |
| رقم الموديل: | YX76-295-895 |
| موك: | 1 وحدة |
| Price: | قابل للتفاوض |
| موعد التسليم: | 40 يوم عمل |
| شروط الدفع: | L/C, D/A, D/P, T/T |
سطح السفينة لفة تشكيل آلة معدنية
,آلة تشكيل سطح السفينة الصلب
آلة تشكيل سطح الأرضيات المعدنية ، ضلع الإرتفاع 76 مم ، لوحة سطح السفينة المعدنية
التفاصيل السريعة:
- السماكة: 0.8-1.2 مم أو 0.8-1.5 مم
- المواد: ورقة المجلفن ، G350-550
- عرض الملف: 1220mm
- العرض الفعال: 1000MM
- وزن المواد: 5 طن ، 6 طن ، 7 طن ، 8 طن ، 10 طن
- لفائف القطر الداخلي: 510mm + / - + 30mm
- طريقة مدفوعة: بواسطة محرك مدفوعة
- طريقة القطع: بواسطة المجموعة الهيدروليكية
- قطع التسامح: ± 1 ملليمتر
تطبيق:
سطح السقف الصلب: يتم تصنيع أسطح السقف الفولاذية عمومًا لإنشاء الأسقف المائلة أو المسطحة أو المنحنية تقريبًا على جميع أنواع المباني ؛
السطح المعدني المركب: تحتوي الأسطح المعدنية المركبة على زخارف في الأضلاع العمودية المصممة للتشابك مع البلاطات الخرسانية ، مما ينتج عنه بلاطة خرسانية معززة لتطوير نظام الأرضية المركبة.
سطح تشكيل المعدن: يتم إنتاج واستخدام أشكال سطح المعدن على نطاق واسع أيضًا في تشييد الأرضيات كقاعدة فولاذية دائمة لألواح الأرضية الخرسانية المسلحة المصبوبة.
السطح المعماري: يوفر هذا النوع من السطح الصلب للمهندسين المعماريين والمهندسين القدرة على إنشاء تصميم مذهل للديكورات الداخلية المذهلة والواسعة ، وكذلك الخارجيات الدرامية والعالية الأداء.
سطح الجسر: عندما يكون للجسر عوارض رئيسية مثبتة في المراكز المناسبة ، يمكن وضع ألواح الصلب عبر العوارض دون دعامات إضافية ، ومناسبة للبناء الجديد وإعادة تأهيل الجسر.
الوصف / تفاصيل المعلمة الفنية للخط الكامل:
- 5TX1250mm هيدروليكي دي coiler مع / بدون سيارة لفائف
نظام التمدد بالمجموعة الهيدروليكية ، محرك المضخة: 3KW
محرك مدفوع لتشغيل الملف ، المحرك: 3KW
العاكس العلامة التجارية: تايوان دلتا العلامة التجارية
لفائف القطر الداخلي = 510 +/- 30 ملم
عرض الملف = Max.1250mm
إسفين تفتق توسيع نوع
الحمولة = ماكس. 5Tons
أذرع snubber على القمة بواسطة هوائي أو هيدروليكي حسب الطلب
سيارة لفائف المدرجة أو استبعاد حسب الطلب
- لفة تشكيل آلة مع تفاصيل القطع على النحو التالي الجدول:
| مناسبة لفة تشكيل المواد | صفائح GI / Alu-Zinc |
| سماكة | 0.8MM-1.2MM / 1.5MM |
| عرض مدخلات لفائف | 1220mm |
| تصميم إطار النقل | الجدار لوحة الإطار تصميم سمك لوحة الجدار 18mm |
| لفة تشكيل المحطات | 28 مراحل |
| المواد من تشكيل الأسطوانة | 45 # الصلب ، مخارط CNC ، هارد كروم المغلفة |
| مهاوي القطر | Φ95mm |
| قوة المحرك الرئيسي | 15KW × 2 مع المخفض أو أعلى |
| لفة تشكيل السرعة | 12-15 م / دقيقة كتصميم قياسي |
| قوة المجموعة الهيدروليكية | 5.5 كيلو واط أو 7.5 كيلو واط |
| المواد من شفرة القطع | Cr12 ، سماع العلاج |
| تصميم القطع | بعد قطع ، هناك النفايات |
| الجهد الكهربائي القياسي | 415V / 50HZ / 3PH أو حسب الطلب |
| اللون الرئيسي للآلة رسمت | RAL 5015 (أزرق) أو حسب المتطلبات |
- نظام التحكم PLC
سيمنز العلامة التجارية PLC وشاشة تعمل باللمس ، العاكس العلامة التجارية شنايدر / شيهلين / دلتا ، التشفير Omron
قص بطول التسامح ≤ 1mm
التحكم في الجهد 24V
شنايدر العلامة التجارية عناصر الجهد الكهربائي المنخفض
- رف المنتج غير مدعوم ، 3 وحدات

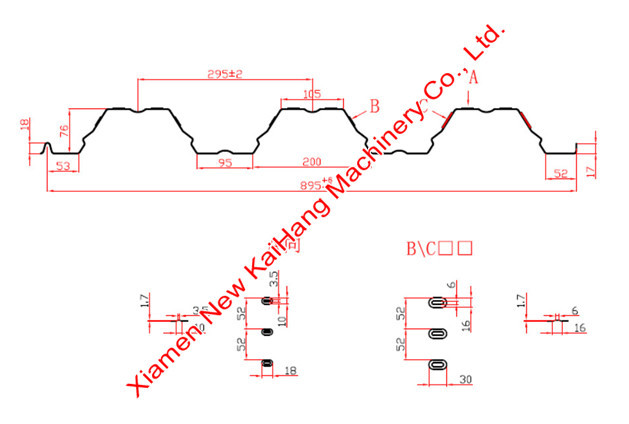

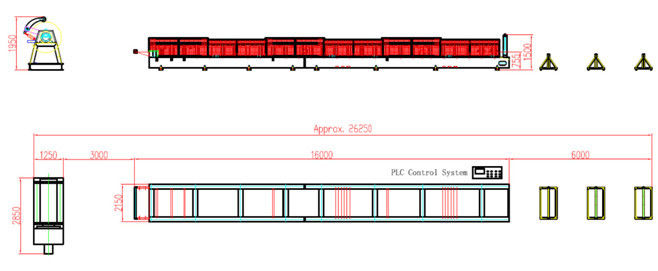

الرسم الشخصي / تخطيط / الصور المرجعية المعدات:
