153 الأوروبية سطح السفينة لفة تشكيل آلة ، بلاط الأرضيات ماكينة مع الضلع العالي
| اسم العلامة التجارية: | NKH MACHINERY |
| رقم الموديل: | YX153-280-840 |
| موك: | 1 وحدة |
| Price: | قابل للتفاوض |
| موعد التسليم: | 40 يوم عمل |
| شروط الدفع: | L/C, D/A, D/P, T/T |
السطح الصلب لفة تشكيل آلة
,بلاط الأرضيات ماكينة
153 الأوروبية عالية التزيين آلة الضلع ، آلة تشكيل سطح السفينة المعدنية
تطبيق:
سطح السقف الصلب: يتم تصنيع أسطح السقف الفولاذية عمومًا لإنشاء الأسقف المائلة أو المسطحة أو المنحنية تقريبًا على جميع أنواع المباني ؛
السطح المعدني المركب: تحتوي الأسطح المعدنية المركبة على زخارف في الأضلاع العمودية المصممة للتشابك مع الألواح الخرسانية ، مما ينتج عنه بلاطة خرسانية معززة لتطوير نظام الأرضية المركبة.
السطح المعدني ذو الشكل المعدني: يتم إنتاج واستخدام أشكال معدنية على نطاق واسع أيضًا في بناء الأرضيات كقاعدة فولاذية ثابتة لألواح الأرضية الخرسانية المسلحة المصبوبة.
السطح المعماري: يوفر هذا النوع من السطح الصلب للمهندسين المعماريين والمهندسين القدرة على ابتكار تصميم مذهل للديكورات الداخلية المذهلة والواسعة ، وكذلك الخارجيات الدرامية والأداء العالي.
سطح الجسر: عندما يكون للجسر عوارض رئيسية مثبتة في المراكز المناسبة ، يمكن وضع ألواح الصلب عبر العوارض دون دعامات إضافية ، ومناسبة للبناء الجديد وإعادة تأهيل الجسر.
بالنسبة لآلة التزيين بالسقوف un-coiler ، سوف يقوم العديد من العملاء بتجهيز سعة 10 أطنان وبسيطة لفائف لتحميل الوزن الثقيل
التفاصيل السريعة:
- السماكة: 0.8-1.2 مم
- المواد: GI / PPGL
- عرض لفائف: 1500mm
- العرض الفعال: 850 + 8 / -4 مم
- وزن المواد: 8 طن ، 10 طن
- لفائف القطر الداخلي: 508mm
- طريقة مدفوعة: بواسطة محرك مدفوعة
- طريقة القطع: بواسطة المجموعة الهيدروليكية
- قطع التسامح: ± 1 ملليمتر
قائمة الآلات:
- 10tons * 1500mm الهيدروليكية un coiler مع سيارة لفائف
- لفة تشكيل آلة مع الأدوات
- جهاز القطع الهيدروليكية
- نفد الرف أو جهاز التراص التلقائي
- أنظمة التحكم PLC
الوصف / تفاصيل المعلمة الفنية للخط الكامل:
- 10TX1500mm الهيدروليكية دي coiler مع سيارة لفائف
نظام التمدد بالمجموعة الهيدروليكية ، محرك المضخة: 7.5KW
محرك مدفوع لتشغيل الملف ، موتور: 7.5KW
العاكس العلامة التجارية: تايوان دلتا العلامة التجارية
لفائف القطر الداخلي = 510 +/- 30 ملم
عرض الملف = Max.1500mm
إسفين تفتق توسيع نوع
الحمولة = ماكس. 10Tons
أذرع snubber على القمة بواسطة هوائي أو هيدروليكي حسب الطلب
وشملت لفائف السيارة وفقا لمعايير
- لفة تشكيل آلة مع تفاصيل القطع على النحو التالي الجدول:
| مناسبة لفة تشكيل المواد | صفائح GI / Alu-Zinc |
| سماكة | 0.8MM 1.2MM- |
| عرض مدخلات لفائف | 1500MM |
| تصميم إطار النقل | الجدار لوحة الإطار تصميم سمك لوحة الجدار 18mm |
| مراحل تشكيل لفة | 38 مراحل |
| المواد الدوارة | 45 # الصلب ، مخارط CNC ، هارد كروم المغلفة |
| مهاوي القطر | Φ95mm |
| قوة المحرك الرئيسي | 18.5Kw × 2 مع المخفض |
| لفة تشكيل السرعة | 12-15 م / دقيقة كتصميم قياسي |
| قوة المجموعة الهيدروليكية | 7.5KW |
| المواد من شفرة القطع | Cr12 ، سماع العلاج |
| تصميم القطع | بعد قطع ، هناك النفايات |
| الجهد الكهربائي القياسي | 380V / 50HZ / 3PH أو حسب الطلب |
| لون آلة رسمت | RAL 5015 (أزرق) أو حسب المتطلبات |
- نظام التحكم PLC
سيمنز العلامة التجارية PLC وشاشة تعمل باللمس ، العاكس العلامة التجارية شنايدر / شيهلين / دلتا ، التشفير Omron
قص بطول التسامح ≤ 1mm
التحكم في الجهد 24V
شنايدر العلامة التجارية عناصر الجهد الكهربائي المنخفض
- رف المنتج غير مدعوم ، 3 وحدات

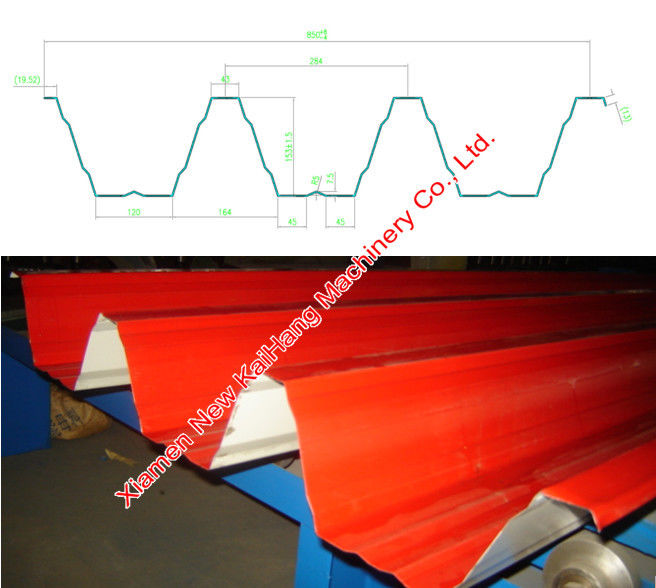

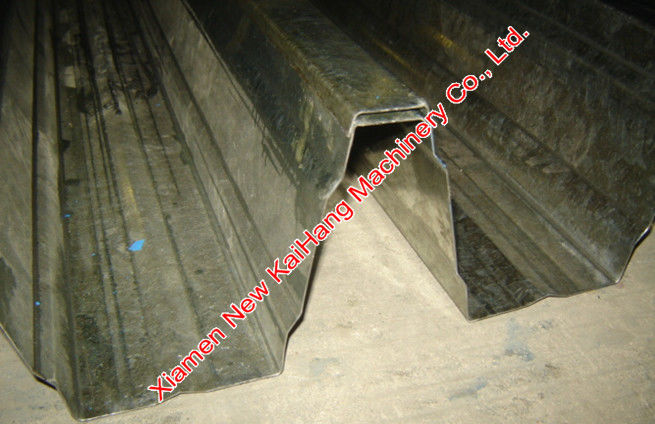

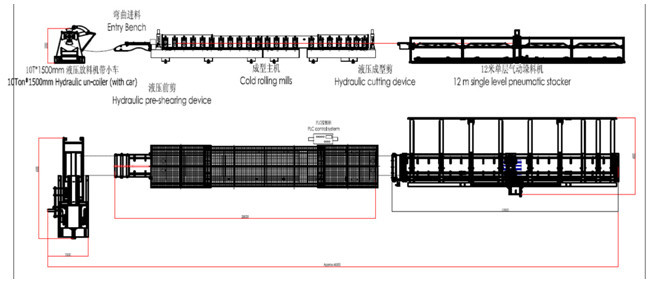

الرسم الشخصي / تخطيط / الصور المرجعية المعدات:
