عالية الأداء لفة تشكيل آلة أوتوماتيكية / الصلب سقف لفة تشكيل آلة

سطح المعدن الصلب لفة تشكيل آلة ، سطح الصلب لفة سطح لفة تشكيل آلة أوتوماتيكية

تطبيق:

هناك العديد من المواصفات القياسية لسطح المعدن أو سطح السفينة الفولاذية التي يمكن لآلة تشكيل سطح السفينة الفولاذية إنتاجها تقنيًا ، وتستخدم ألواح سطح السفينة هذه على نطاق واسع في مجموعة متنوعة من التطبيقات. تم تصميم آلات تشكيل لفائف سطح الصلب لإنتاج أنواع مختلفة من الطوابق المعدنية التي يتم تطبيقها عادة على صناعات التسقيف والأرضيات ، وأحيانًا لبناء الجسور أيضًا.

التفاصيل السريعة:

1. السماكة: 0.8-1.2 مم أو 0.8-1.5 مم
2. المواد: المجلفن ورقة عادة ، G350-550
3. عرض المدخلات: 1220mm
4. العرض الفعال: 910mm
5. وزن المواد: 5 طن ، 6 طن ، 7 طن ، 8 طن ، 10 طن
6. لفائف القطر الداخلي: 510mm + / - + 30mm
7. طريقة مدفوعة: بواسطة محرك مدفوعة
8. طريقة القطع: بواسطة المجموعة الهيدروليكية
9. قطع التسامح: ± 1 ملليمتر

قائمة الماكينات:

1. 5 طن هيدروليكي دي coiler
2. آلة تشكيل لفة
3. جهاز القطع الهيدروليكية
4. نفد الجدول أو جهاز التراص التلقائي
5. سيمنز PLC وشاشة تعمل باللمس IOP / ، العاكس العلامة التجارية شنايدر

الوصف / تفاصيل المعلمة الفنية للخط الكامل:

• 5TX1250mm الهيدروليكية أون Coiler مع / بدون سيارة لفائف

النظام الهيدروليكي توسيع لفائف ثقب الداخلي ، مضخة المحرك: 3KW

تردد العاكس لتنظيم سرعة الدوران ، المحرك: 3KW

العاكس العلامة التجارية: تايوان دلتا العلامة التجارية

لفائف القطر الداخلي = 510 +/- 30 ملم

عرض الملف = Max.1250mm

إسفين تفتق توسيع نوع

الحمولة = ماكس. 5Tons

أذرع snubber على القمة بواسطة هوائي أو هيدروليكي حسب الطلب

سيارة لفائف المدرجة أو استبعاد حسب الطلب

• لفة تشكيل آلة مع تفاصيل القطع على النحو التالي الجدول:

• نظام التحكم PLC

سيمنز العلامة التجارية PLC وشاشة تعمل باللمس ، العاكس العلامة التجارية شنايدر / شيهلين / دلتا ، التشفير Omron

قص بطول التسامح ≤ 1mm

التحكم في الجهد 24V

• رف المنتج غير مدعوم ، 3 وحدات

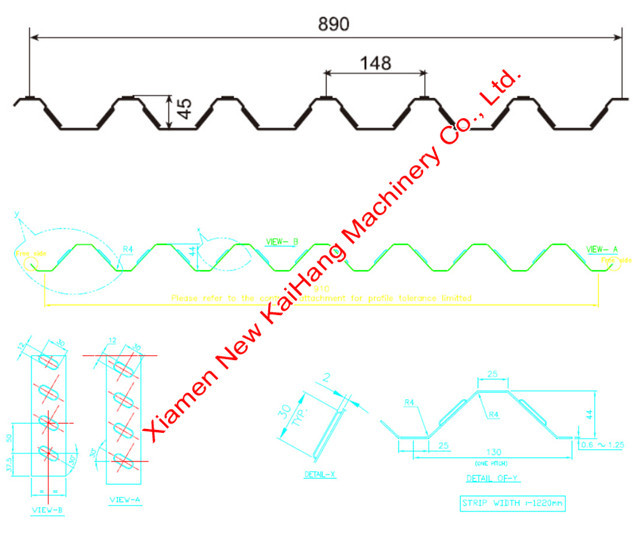

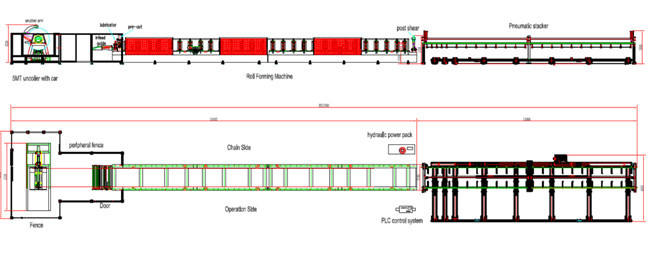

الرسم الشخصي / تخطيط / الصور المرجعية المعدات:
