Thiết bị phụ trợ 3T * 600MM Unwinder tốc độ cao với cánh tay snubber / cánh tay hỗ trợ

1. Độ dày: 0,4mm-0,8mm / 0,8mm-1,2mm
2. Chất liệu: Cuộn dây được sơn sẵn, cường độ hoàn toàn cứng hoặc mềm
3. Chiều rộng đầu vào: 1250mm
4. Trọng lượng vật liệu: Max. 10 tấn

Mô tả / Thông số kỹ thuật chi tiết của bộ khử

Hệ thống thủy lực để mở rộng cuộn dây bên trong, Động cơ bơm: 5.5KW

Cấu hình 4 hàm

Lòng bàn tay mở rộng cấp độ đôi với hai cuộn dây biến thể 480-530 và 580-630

Loại nêm mở rộng

Đường kính trục lõi: 220mm

Trục lõi chính được quay bằng xi lanh quay ngược để đồng bộ hóa để tránh rò rỉ dầu

Chất liệu khung: thép A3, độ dày tấm tường là 25mm

Khả năng tải: Tối đa. 10 tấn

Chiều rộng cuộn tối đa. 1250mm

Cuộn dây có đường kính ngoài: Max. 1550mm

Phục hồi động cơ để quay cuộn dây, động cơ: 18,5KW

Để làm việc với máy tạo cuộn tốc độ nhanh hiện có của người mua (Tốc độ hình thành tối đa 40mpm)

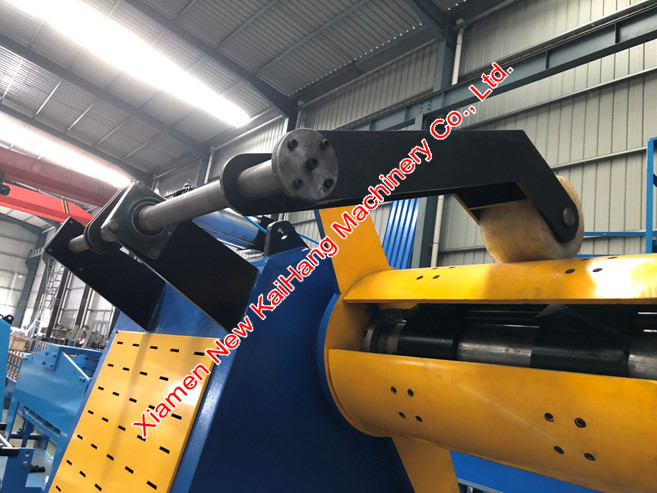

Cánh tay snubber trên đỉnh, để tránh cuộn dây bị lỏng khi dừng để được đóng gói.

Cánh tay được điều khiển bởi xi lanh khí nén, điều khiển bằng tay

Nhà cung cấp không khí nên được cung cấp bởi người dùng

Hỗ trợ cánh tay ở cuối trục để làm cho cuộn chạy ổn định hơn

Tự động dừng / khởi động thiết bị với công tắc lân cận

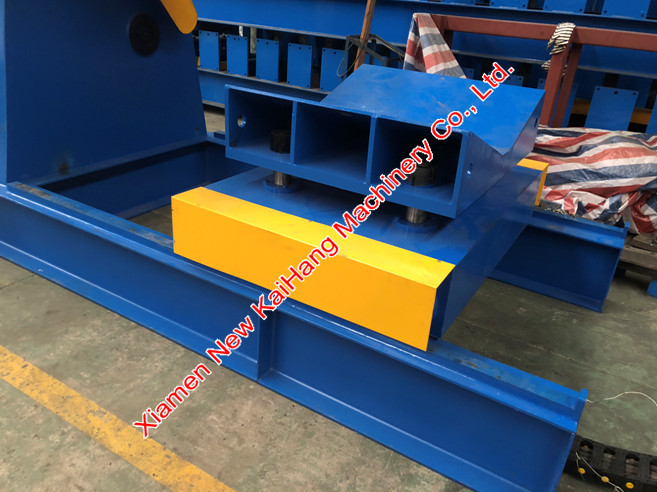

Với xe cuộn

Chiều dài nền tảng 1500mm

Hai xi lanh để lên / xuống cuộn tải / dỡ tải

Hành trình lên / xuống của xe cuộn: Max.350mm

Chuyển tiếp / lùi của xe cuộn: Max. 2000mm

Ứng dụng:

Máy cuộn không thủy lực luôn được cung cấp để làm việc với các máy tạo hình cuộn nặng hoặc tốc độ cao, đường rạch tốc độ cao và đường cắt theo chiều dài, và dây chuyền máy dập nổi tấm kim loại nặng (đôi khi khách hàng có thể yêu cầu thủy lực un-coiler cho máy tạo hình cuộn thường xuyên là tốt).

Vẽ hồ sơ / Bố cục / Hình ảnh tham khảo thiết bị:
