รางขึ้นรูปเครื่อง / เหล็กแผ่นม้วนขึ้นรูปเครื่องด้วยเครื่องข้อศอก

รายละเอียดด่วน:

1. ความหนา: 0.4-0.6 มม

2. วัสดุ: เหล็กทาสี, เหล็กชุบสังกะสี, อลูมิเนียมหรือคูเปอร์

3. ความกว้างอินพุต: 518 มม

4. น้ำหนักวัสดุ: 3MT

5. เส้นผ่าศูนย์กลางภายในคอยล์: 470 มม

6. วัสดุลูกกลิ้ง: 45 #, CNC, โครเมี่ยมเคลือบ

7. วัสดุตัด: Cr12, การรักษาความร้อน

8. ความอดทนตัด: ± 1 มม

รายการเครื่อง:

1. 3TX600mm ไฮดรอลิค & ขับเคลื่อน De-Coiler

2. เครื่องขึ้นรูปม้วน

3. อุปกรณ์ตัดไฮโดรลิค

4. เรียกใช้ตาราง

5. ระบบควบคุม PLC

คำอธิบาย / พารามิเตอร์ทางเทคนิครายละเอียดของสายสมบูรณ์:

• 3TX600mm ไฮดรอลิค & ขับเคลื่อน De-Coiler

ขับเคลื่อนด้วยมอเตอร์ชนิดวิ่ง

ระบบไฮดรอลิกสำหรับการขยายขดลวด - รูด้านในด้วย 4 ฝ่ามือ

ระบบเชื่อมต่อขยายเชื่อมต่อ

กำลังของปั๊ม = 1.5KW

อินเวอร์เตอร์ความถี่เพื่อควบคุมความเร็วการหมุน: มอเตอร์: 2.2KW

กำลังการผลิตไฟฟ้า = 3Ton;

คอยล์ด้านใน - เส้นผ่านศูนย์กลาง = 451-530 มม

เส้นผ่านศูนย์กลางภายนอกคอยล์ = Max.1500mm

ความกว้างของ Coiler = Max.600mm

ขับมอเตอร์เพื่อหมุนขดลวด

ลิมิตสวิตช์สำหรับอุปกรณ์หยุด / เริ่มอัตโนมัติ

• ม้วนเครื่องขึ้นรูปด้วยรายละเอียดการตัดตารางด้านล่าง:

• ระบบควบคุม PLC

PLC ยี่ห้อ Siemens และหน้าจอสัมผัส, Schneider / Shihlin / Delta ยี่ห้อ Inverter, เครื่องเข้ารหัส Omron

ความทนทานต่อการตัดตามความยาว≤± 1 มม

ควบคุมแรงดันไฟฟ้า 24V

• ชั้นวางสินค้าไม่ขับเคลื่อนความยาว 4 เมตร

การประยุกต์ใช้:

ในตลาดมีสองประเภทของ downpipes: downpipes สี่เหลี่ยมหรือสี่เหลี่ยมและ downspouts วงกลมหรือรอบ downpipes กลมหรือวงกลมอยู่ตรงจากด้านบนหลังคากับพื้นดินและ waterspout สแควร์หรือสี่เหลี่ยมมักจะมีท่อโค้งหรือ downpipe ข้อศอกเป็นหันที่ปลายลงของท่อตรง

เครื่องขึ้นรูปม้วน downspout โดยทั่วไปประกอบด้วย de-coiler ด้วยตนเอง, คู่มือการให้อาหาร, เครื่องขึ้นรูปม้วน, เครื่องมือตัด (การตัดไฮดรอลิสำหรับ downspouts สแควร์หรือสี่เหลี่ยมและเครื่องตัดเลื่อยบินสำหรับรางฝนกลมหรือวงกลม) ระบบส่งสัญญาณ และหมดตาราง นอกจากนี้ยังมี Elbow machine เสริมสำหรับลูกค้า

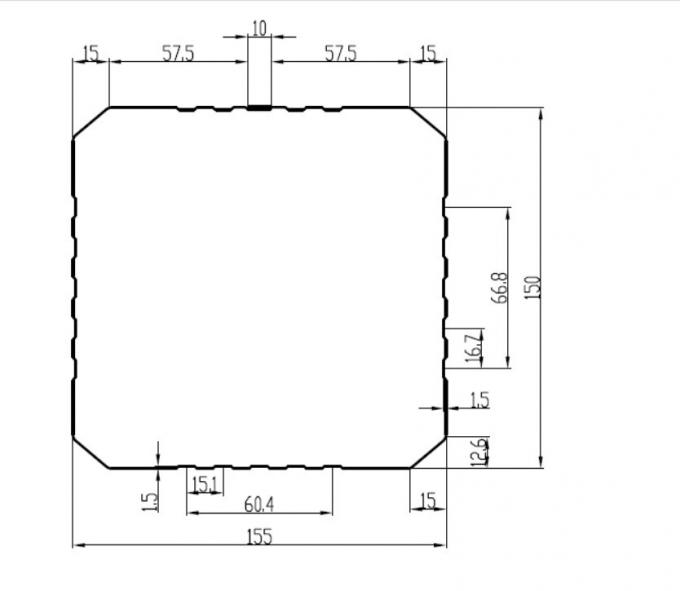

โปรไฟล์อ้างอิงการวาด / เลย์เอาต์ / อุปกรณ์:
