เครื่องขึ้นรูปม้วนกระเบื้องหลังคาความเร็วสูงไฮดรอลิกกระเบื้องกดสำหรับแผงหลังคา

การประยุกต์ใช้:

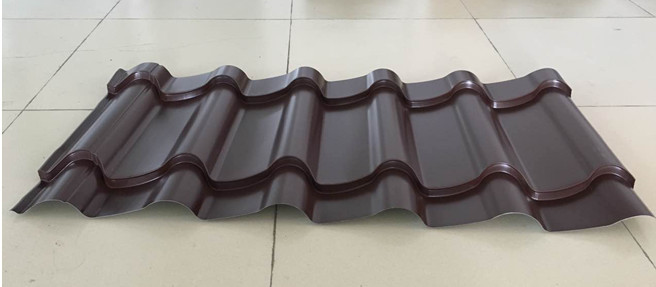

แผ่นหลังคาเหล็กขั้นตอนที่ผลิตโดยเครื่องขึ้นรูปม้วนกระเบื้องเคลือบจากแผ่นหลังคาสำเร็จรูปที่มีคุณภาพสูงใช้เวลาส่วนใหญ่เป็นหลังคาบนวิลล่าหรืออาคารที่อยู่อาศัยบางส่วน

โปรไฟล์นี้เป็นที่นิยมในฟิลิปปินส์ที่มีความสูง 38 มม. เพื่อรองรับพายุไต้ฝุ่นพายุเฮอริเคนและฝนตกหนัก

มีความแตกต่างเพียงอย่างเดียวที่สำคัญระหว่างกระเบื้องหลังคาเคลือบโลหะและแผงหลังคาโลหะทั่วไป: ขั้นตอน! โดยทั่วไปแผงหลังคาโลหะปกติพร้อมบันไดเรียกว่ากระเบื้องหลังคาเคลือบโลหะ!

รายละเอียดด่วน:

1. ความหนา: 0.4mm-0.6mm
2. วัสดุ: คอยล์ก่อนทาสีคุณภาพสูง
3. ความกว้างของอินพุต: 1219 มม
4. ความกว้างที่มีประสิทธิภาพ: 970 มม
5. น้ำหนักวัสดุ: 5MT เป็นมาตรฐาน
6. เส้นผ่านศูนย์กลางคอยล์: 1700 มม
7. วิธีขับเคลื่อน: ขับเคลื่อนด้วยมอเตอร์ AC หรือมอเตอร์ซีเมนส์พร้อมกล่องเกียร์ในแต่ละขั้นตอนเพื่อปรับปรุงความแม่นยำ
8. กดความอดทนระยะบันได: ± 0.5 มม
9. ความอดทนในการตัด: ± 1 มม

รายการเครื่อง:

1. ไฮโดรลิค de-coiler หรือแร็ค un-coiler แบบแมนนวล
2. ย้อนอดีต
3. อุปกรณ์วาดรูปบันไดไฮดรอลิกหยุดเพื่อกด
4. อุปกรณ์ตัดไฮดรอลิกหลังจากกดกระเบื้องขั้นตอน
5. วิ่งออกชั้น
6. ระบบควบคุม PLC

คำอธิบาย / พารามิเตอร์ทางเทคนิครายละเอียดของสายสมบูรณ์:

• 5TX1250mm ไฮดรอลิคเดอโคเลอร์

ระบบไฮดรอลิกเพื่อขยายรูในของขดลวดพลังปั๊ม: 3KW

เส้นผ่าศูนย์กลางภายในคอยล์ = 508 มม

ความจุโหลด: สูงสุด 5tons

ความกว้างคอยล์สูงสุด 1250mm

ขับมอเตอร์เพื่อหมุนขดลวด 3KW

Taper ลิ่มขยายประเภท

• Roller & อุปกรณ์ Pre-shearing แบบอัตโนมัติ (ไม่ทำงาน)

เพื่อตัดปลายแผ่นชีทสุดท้ายเท่านั้น

ความหนาในการทำงาน: สูงสุด 0.6mm

• เครื่องขึ้นรูปม้วนด้วยบันไดวาดและตัดรายละเอียดดังนี้ตาราง:

• ระบบควบคุม PLC

PLC ยี่ห้อ Siemens และหน้าจอสัมผัส, Schneider / Shihlin / Delta ยี่ห้อ Inverter, เครื่องเข้ารหัส Omron

ควบคุมปริมาณความยาววาด (250-350 มม.) และความยาวตัด (ขั้นต่ำ 800 มม.) โดยอัตโนมัติ

ความทนทานต่อการตัดตามความยาว≤± 1 มม

ควบคุมแรงดันไฟฟ้า 24V

• ชั้นวางสินค้าไม่ขับเคลื่อน 3 ยูนิต

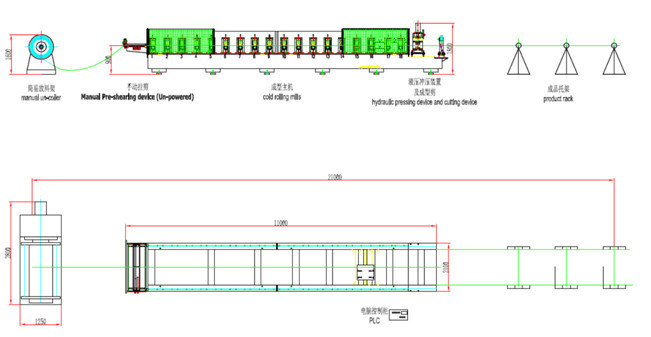

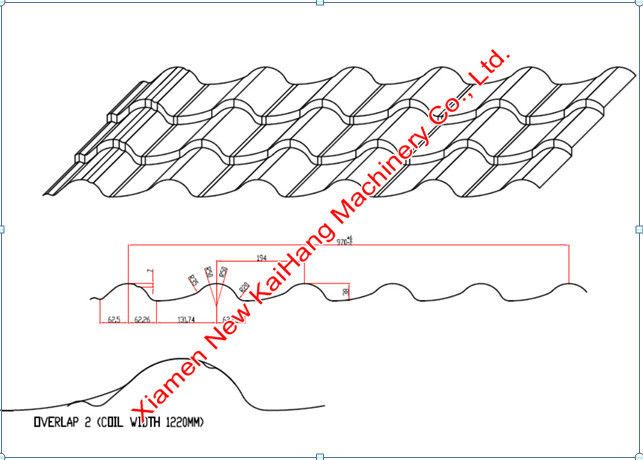

โปรไฟล์อ้างอิงการวาด / เลย์เอาต์ / อุปกรณ์:
