เครื่องขึ้นรูปม้วนแกนและติดตาม
Created with Pixso. เครื่องขึ้นรูปม้วนช่อง C, เครื่องขึ้นรูปม้วนเหล็กวัดแสง
ข้อมูลรายละเอียด
สถานที่กำเนิด:
จีน
ได้รับการรับรอง:
CE/SONCAP/CSA
น้ำหนักคอยล์:
1.5T หรือตามคำขอ
ระบบการควบคุม:
ระบบควบคุม PLC
ลูกกลิ้งวัสดุ:
45 # เหล็กหรือ Cr12, การรักษาความร้อน
วัตถุดิบ:
แผ่น GI, G345
เส้นผ่าศูนย์กลางเพลา:
65mm
ใบมีดตัดวัสดุ:
Cr12 รักษาความร้อน
รายละเอียดการบรรจุ:
การขนส่งแบบเปลือยสำหรับม้วนขึ้นรูปด้วยเครื่องตัดในภาชนะ 20 / 40FT กล่องไม้สำหรับตู้ควบคุม PLC
สามารถในการผลิต:
10 หน่วย / เดือน
เน้น:

เครื่องขึ้นรูปม้วนกระดูกงูเบาช่อง furring ม้วนขึ้นรูปเครื่อง

,

furring channel roll forming machine

รายละเอียดสินค้า
เครื่องขึ้นรูปม้วนเหล็กช่อง C, สตั๊ดและติดตามการขึ้นรูปม้วนเครื่องวัดแสงกรอบเหล็กม้วนขึ้นรูปเครื่อง

การประยุกต์ใช้:

Metal C stud และ U track เป็นสิ่งประดิษฐ์ที่ยอดเยี่ยมในโครงการก่อสร้างเหล็กและทำให้เครื่องขึ้นรูป drywall stud และ track หรือแม้กระทั่งเครื่องขึ้นรูปเฟรมเหล็กที่มีน้ำหนักเบาหรือเบาทั้งหมดยังเป็นที่นิยมในระดับสากล มีผู้ผลิตชั้นนำระดับสากลหลายรายของเครื่องขึ้นรูปม้วนซึ่งผลิตภัณฑ์หลักคือเครื่องขึ้นรูปม้วนโครงเหล็ก

รายละเอียดด่วน:

  1. ความหนา: 0.4-0.6 มม
  2. วัสดุ: เหล็กชุบสังกะสี
  3. น้ำหนักวัสดุ: 1.5MT หมวก
  4. วิธีการขับเคลื่อน: โดยมอเตอร์ขับเคลื่อน 5.5Kw
  5. วิธีการตัด: โดยชุดไฟไฮดรอลิกมีของเสียหลังจากการตัด
  6. ความอดทนในการตัด: ± 1 มม

รายการเครื่อง:

  1. 1.5MT * 300 มม. un-coiler
  2. เครื่องขึ้นรูปม้วน
  3. อุปกรณ์ตัดไฮดรอลิก
  4. โต๊ะหมด
  5. ระบบควบคุม PLC

คำอธิบาย / พารามิเตอร์ทางเทคนิครายละเอียดของสายสมบูรณ์:

  • 1.5TX300mm Manual Un-Coiler

ยกเลิกการขับเคลื่อน; กำลังการผลิตไฟฟ้า = MAX.1.5Ton

เส้นผ่าศูนย์กลางภายในคอยล์ = 410-570 มม

ความกว้างคอยล์ = MAX.300mm

  • ม้วนเครื่องขึ้นรูปด้วยรายละเอียดการตัดตารางด้านล่าง:
วัสดุขึ้นรูปม้วนที่เหมาะสม แผ่นเหล็กชุบสังกะสี
ความหนา 0.4mm-0.6mm
การออกแบบกรอบการขนส่ง ผนังแผ่นกรอบการออกแบบ
โรงงานรีดขึ้นรูปขั้นตอน 14 ขั้นตอน
วัสดุขึ้นรูปลูกกลิ้ง เหล็ก 45 #, เครื่องกลึง CNC, ฮาร์ดโครมเคลือบ
เส้นผ่าศูนย์กลางเพลา Φ65mm
กำลังมอเตอร์หลัก 4Kw พร้อมตัวลด
สายความเร็วของม้วนเดิม 15mtr ต่อนาที
กลุ่มพลังงานไฮดรอลิก 3.0 กิโลวัตต์
วัสดุของใบมีดตัด Cr12 ฟังการรักษา
มาตรฐานแรงดันไฟฟ้า 380V / 50Hz / 3PH หรือข้อกำหนด
สีหลักของเครื่องพ่นสี RAL 5015 (สีน้ำเงิน) หรือกำหนดเอง
  • ระบบควบคุม PLC

PLC ยี่ห้อ Siemens และหน้าจอสัมผัส, Schneider / Shihlin / Delta ยี่ห้อ Inverter, เครื่องเข้ารหัส Omron

ความทนทานต่อการตัดตามความยาว≤± 1 มม

ควบคุมแรงดันไฟฟ้า 24V

  • ชั้นวางผลิตภัณฑ์แบบม้วนยาว 4 เมตร

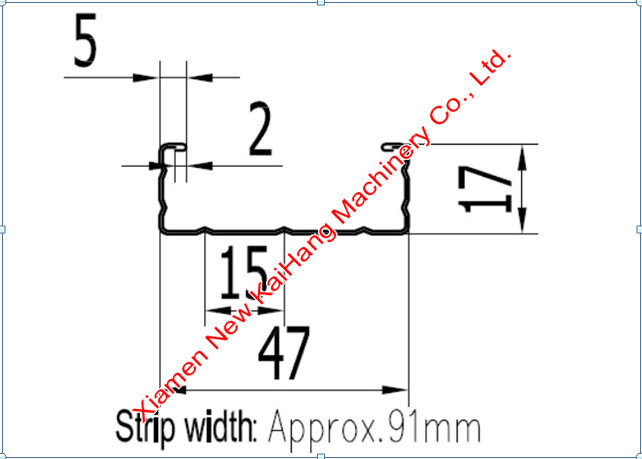

โปรไฟล์อ้างอิงการวาด / เลย์เอาต์ / อุปกรณ์:
