รายละเอียดสินค้า
|
เครื่องขึ้นรูปม้วนหลังคาเหล็กยอดนิยมของฟิลิปปินส์เครื่องขึ้นรูปม้วนหลังคาเหล็ก
| ชื่อแบรนด์: | NKH MACHINERY |
| หมายเลขรุ่น: | YX28-250-750 / 1030 |
| ขั้นต่ำ: | 1 หน่วย |
| Price: | โปร่ง |
| เวลาการส่งมอบ: | ทำงาน 40 วัน |
| เงื่อนไขการชำระเงิน: | L / C, D / A, D / P, T / T |
เครื่องขึ้นรูปม้วนผนังแผงม้วนแผ่นหลังคาขึ้นรูปเครื่อง
,roofing sheet roll forming machine
เครื่องขึ้นรูปม้วนหลังคาเหล็กยอดนิยมของฟิลิปปินส์เครื่องขึ้นรูปม้วนหลังคาเหล็ก
รายละเอียดด่วน:
- ความหนา: 0.4mm-0.8mm
- วัสดุ: วัสดุ PPGI แบบเต็มยาก
- ความกว้างของอินพุต: 1220 มม
- ความกว้างที่มีประสิทธิภาพ: 750/1030 +/- 4mm
- น้ำหนักวัสดุ: 5MT หรือกำหนดเอง
- เส้นผ่าศูนย์กลางภายในคอยล์: 510 มม
- วัสดุลูกกลิ้ง: 45 #, เครื่องกลึง CNC, เคลือบโครเมี่ยมอย่างหนัก
- ตัดความยาวความอดทน: ± 1 มม
คำอธิบาย / พารามิเตอร์ทางเทคนิครายละเอียดของสายสมบูรณ์:
- 5TX1250mm ไฮดรอลิคคอยล์พร้อม / ไม่มีขดลวด
ระบบไฮดรอลิกเพื่อขยายรูในของขดลวดมอเตอร์ปั๊ม: 3KW
คอยล์ OD = 510 ± 30 มม
ความจุคอยล์: สูงสุด 5tons
ความกว้างคอยล์ 1250mm
Taper ลิ่มขยายประเภท
ขับมอเตอร์เพื่อหมุนขดลวด 3KW
- Roller & อุปกรณ์ Pre-shearing แบบอัตโนมัติ (ไม่ทำงาน)
เพื่อตัดปลายแผ่นแรกหรือแผ่นสุดท้ายเท่านั้น
ความหนาตัด: สูงสุด 0.8mm
- ม้วนเครื่องขึ้นรูปด้วยรายละเอียดการตัดตารางด้านล่าง:
| วัสดุการผลิต | แผ่นชีทสำเร็จรูป G550 |
| ช่วงความหนา | 0.4mm-0.8mm |
| ความกว้างของขดลวด | 1220mm |

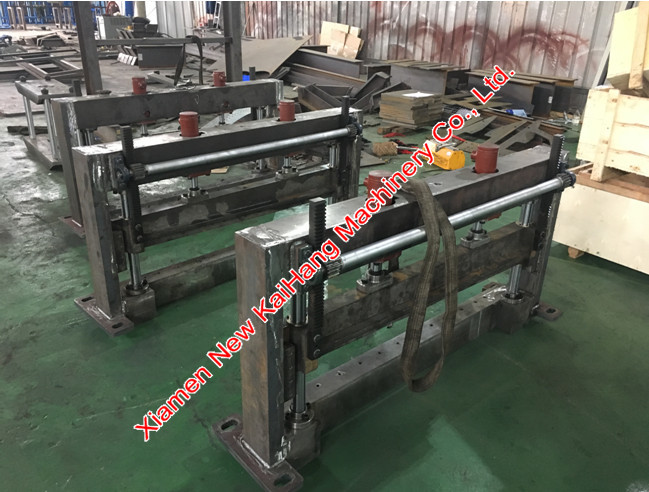

| การออกแบบกรอบการขนส่ง | คลาสสิกแผ่นผนังเฟรมออกแบบ ความหนาของแผ่นผนัง 18 มม |
| ขั้นตอนการขึ้นรูปม้วน | 20 ด่าน |

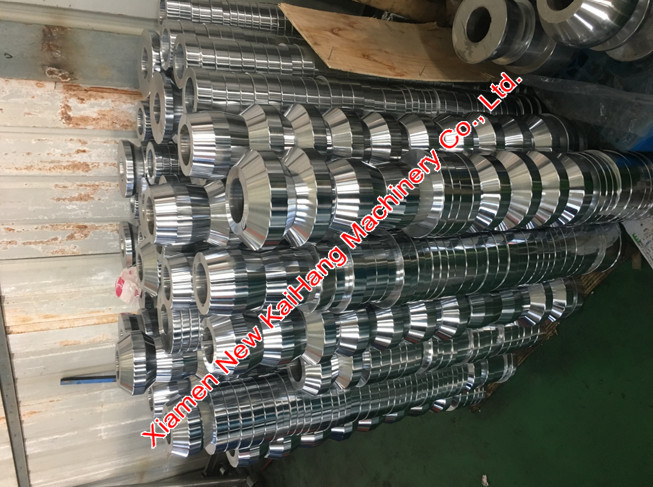

| วัสดุขึ้นรูปลูกกลิ้ง | เหล็ก 45 #, เครื่องกลึงซีเอ็นซี, ฮาร์ดโครเมี่ยมหรือเคลือบด้วยลูกกลิ้งความร้อนเป็นตัวเลือก |

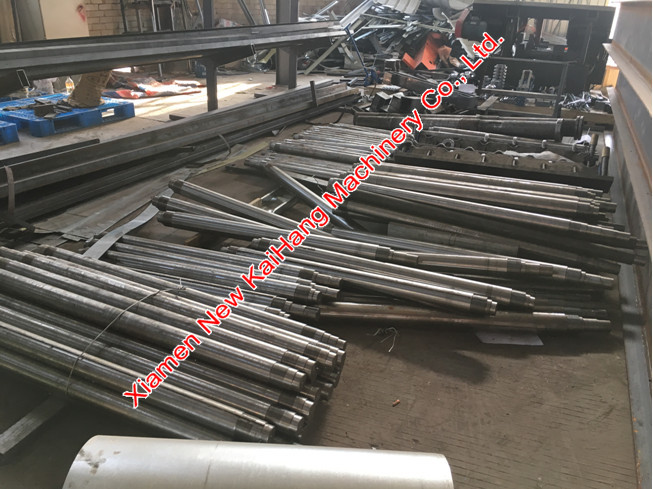

| เส้นผ่าศูนย์กลางเพลา | Φ75mm / 95mm |
| กำลังมอเตอร์หลัก | 7.5Kw ขับเคลื่อนมอเตอร์พร้อมกล่องเกียร์ หรือกำลังมอเตอร์สูงกว่าเพื่อความเร็วสูง |
| สายความเร็วของม้วนเดิม | 15-18m / นาที |
| กลุ่มพลังงานไฮดรอลิก | 4.0Kw |
| วัสดุของเครื่องตัด | Cr12 ฟังการรักษาตามการออกแบบปกติ |
| มาตรฐานแรงดันไฟฟ้า | 220V / 60Hz / 3Ph หรือตามความต้องการของลูกค้า |
| สีหลักของเครื่องพ่นสี | RAL 5015 (สีน้ำเงิน) หรือตามความต้องการของลูกค้า |
- ระบบควบคุม PLC
หน้าจอ PLC / touch ของ Siemens ยี่ห้อ Schneider / Shihlin / Delta ยี่ห้อ Inverter, เครื่องเข้ารหัสยี่ห้อ Omron
ความทนทานต่อการตัดตามความยาว≤± 1 มม
ควบคุมแรงดันไฟฟ้า 24V
- โต๊ะรีดแบบหมด 3 หน่วย
รายการเครื่อง:
- ไฮดรอลิก un-coiler ที่มีความจุ 5 ตัน
- ความเร็วปกติย้อนอดีต
- อุปกรณ์ตัดไฮดรอลิก
- โต๊ะหมด
- ระบบควบคุม PLC
คุณสมบัติ:
เครื่องขึ้นรูปม้วนแผ่นโลหะ นี้ผลิตแผ่นสี่เหลี่ยมคางหมูจากคอยล์สีที่ทาสีไว้ล่วงหน้าขดลวดเหล็กชุบสังกะสีแผ่นอะลูมิเนียมสังกะสีและบางครั้งขดลวดเหล็กอลูมิเนียม (แผงหลังคาอลูมิเนียมเป็นที่ต้องการในไนจีเรีย)

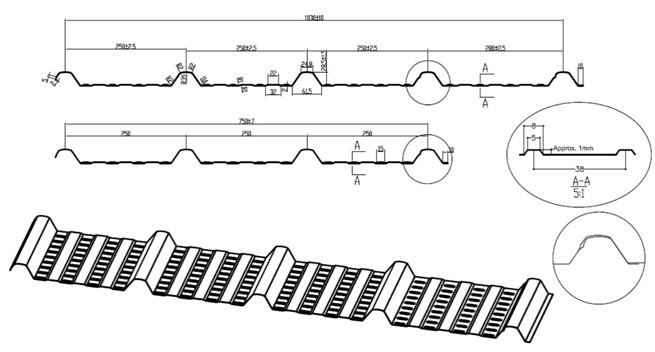

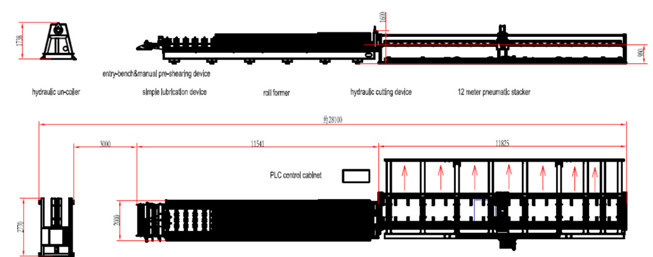

โปรไฟล์อ้างอิงการวาด / เลย์เอาต์ / อุปกรณ์:
