เครื่องขึ้นรูปม้วนแผงหลังคา
Created with Pixso. เครื่องขึ้นรูปม้วนหลังคายอดนิยมของอินโดนีเซีย mc, แผ่นทาสีก่อนหน้า, 0.42 มม., เครื่องขึ้นรูปหลังคาเหล็กม้วน
ข้อมูลรายละเอียด
สถานที่กำเนิด:
จีน
ได้รับการรับรอง:
CE/SONCAP/CSA
น้ำหนัก:
5T
ระบบการควบคุม:
ระบบควบคุม PLC
ลูกกลิ้งวัสดุ:
เหล็ก 45 #
วัตถุดิบ:
แผ่น PPGI / Galvanized / Alu-Zinc / PPGL, G245-550
วัสดุเพลา:
เกรดสูงหมายเลข 45 ปลอมแปลง
ใบมีดตัดวัสดุ:
Cr12 รักษาความร้อน
รายละเอียดการบรรจุ:
รถเข็นสำหรับม้วนขึ้นรูปด้วยเครื่องตัดในภาชนะ 40 ฟุตกล่องไม้สำหรับตู้ควบคุม PLC
สามารถในการผลิต:
10 หน่วย / เดือน
เน้น:

เครื่องขึ้นรูปม้วนผนังแผงม้วนแผ่นหลังคาขึ้นรูปเครื่อง

,

roofing sheet roll forming machine

รายละเอียดสินค้า
เครื่องขึ้นรูปม้วนหลังคายอดนิยมของอินโดนีเซีย mc, แผ่นทาสีก่อนหน้า, 0.42 มม., เครื่องขึ้นรูปหลังคาเหล็กม้วน

คุณสมบัติ:

เครื่องขึ้นรูปม้วนแผ่นโลหะใช้กันอย่างแพร่หลายในการผลิตหลังคาโลหะและแผ่นผนังส่วนใหญ่และเครื่องขึ้นรูปม้วนแผ่นโลหะที่นิยมมากที่สุดในตลาดสามารถพบได้ที่นี่

เครื่องขึ้นรูปม้วนโลหะแผ่นถูกออกแบบมาเพื่อผลิตแผ่นหลังคากระเบื้องขั้นตอนหลังคาและแผ่นหุ้มผนังที่มีรูปแบบที่แตกต่างกันเช่นแผ่นหลังคา IBR แผ่นหลังคาลูกฟูกแผ่นหลังคาสี่เหลี่ยมคางหมูแผ่นหลังคา IDT ชนิดแผ่นเหล็กขั้นตอนรัสเซีย 1100 ชนิด klip- lok 406 และ klip-lok 700, KR18 / KR24 ยืนหลังคาตะเข็บ, แผ่นหลังคา BEMO, และซ่อนแผ่นยึดหลังคาเป็นต้น

รายละเอียดด่วน:

  1. ความหนา: 0.42mm-0.6mm
  2. วัสดุ: แผ่นหลังคาสำเร็จ, 550Mpa
  3. ความกว้างของอินพุต: 1220 มม
  4. ความกว้างที่มีประสิทธิภาพ: 1037 มม
  5. น้ำหนักวัสดุ: 5MT หรือตามคำขอ
  6. เส้นผ่าศูนย์กลางภายในคอยล์: 510 มม
  7. วิธีการตัด: โดยกลุ่มไฮดรอลิก
  8. ความอดทนในการตัด: ± 1 มม

รายการเครื่อง:

  1. ไฮดรอลิก un-coiler สำหรับความจุ 5MT
  2. ความเร็วปกติย้อนอดีต
  3. อุปกรณ์ตัดไฮดรอลิก
  4. ชั้นวางของที่รีดออกแล้ว
  5. ระบบควบคุม PLC

คำอธิบาย / พารามิเตอร์ทางเทคนิครายละเอียดของสายสมบูรณ์:

  • 5TX1250mm ไฮดรอลิคคอยล์พร้อม / ไม่มีขดลวด

คุณสามารถปรับให้เข้ากับ un-coiler ไฮดรอลิกหรือด้วยตนเองตามคำขอ

ID ม้วน: 510 +/- 30 มม

น้ำหนักคอยล์: 5MT

คอยล์ OD: 1700 มม

มอเตอร์ขับเคลื่อน 3kw พร้อมกล่องเกียร์

3KW กลุ่มไฮดรอลิกเพื่อขยายต้นปาล์ม

  • Roller & อุปกรณ์ Pre-shearing แบบอัตโนมัติ (ไม่ทำงาน)

เพื่อตัดปลายแผ่นแรกเท่านั้น

ความหนาตัด: สูงสุด 0.8mm

  • ม้วนเครื่องขึ้นรูปด้วยรายละเอียดการตัดตารางด้านล่าง:
วัสดุขึ้นรูปม้วนที่เหมาะสม แผ่นชีทก่อนทาสี 550Mpa
ช่วงความหนา 0.42mm-0.6mm
ความกว้างของขดลวด 1220mm
การออกแบบกรอบการขนส่ง การออกแบบผนังแผ่นเฟรมหนัก
สถานีขึ้นรูปม้วน 24 สถานี
วัสดุขึ้นรูปลูกกลิ้ง เหล็ก 45 #, เครื่องกลึง CNC, ฮาร์ดโครมเคลือบ
เส้นผ่าศูนย์กลางเพลา Φ95mm
กำลังมอเตอร์หลัก มอเตอร์ขับเคลื่อน 11Kw พร้อมกล่องเกียร์
สายความเร็วของม้วนเดิม 15m / นาที (ความเร็วที่สูงขึ้นสามารถใช้ได้ขึ้นอยู่กับข้อกำหนดที่ผู้ซื้อต้องการ)
กลุ่มพลังงานไฮดรอลิก 4.0Kw และไม่มีการตัดขยะ
วัสดุของใบมีดตัด Cr12 ฟังการรักษาตามการออกแบบปกติ
มาตรฐานแรงดันไฟฟ้า 220V / 60Hz / 3Ph หรือตามความต้องการของลูกค้า
สีหลักของเครื่องพ่นสี RAL 5015 (สีน้ำเงิน) หรือตามความต้องการของลูกค้า
  • ตู้ควบคุม PLC

Schneider / Shihlin / Delta ยี่ห้อ Inverter

ซีเมนส์แบรนด์ PLC / หน้าจอสัมผัส

เครื่องเข้ารหัสยี่ห้อ Omron

ความทนทานต่อการตัดตามความยาว≤± 1 มม

วาล์วไฮดรอลิกแรงดันไฟฟ้า 24V

  • ตารางหมดไม่มีกำลังไฟ, 3 ยูนิต

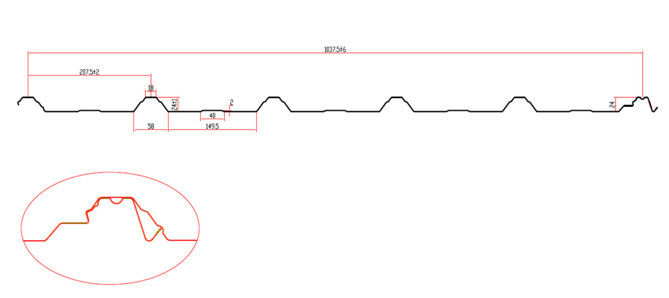

โปรไฟล์อ้างอิงการวาด / เลย์เอาต์ / อุปกรณ์:
