Подробная информация о продукции
|
Машина высокоскоростного стоящего шва изгибая для выпуклого / вогнутого гофрировать
| Название бренда: | NKH MACHINERY |
| Номер модели: | ИС50 |
| минимальный заказ: | 1 ЕДИНИЦА |
| Price: | Подлежит обсуждению |
| Срок поставки: | 40 рабочих дней |
| Условия оплаты: | АККРЕДИТИВ, D/A, D/P, T/T |
машина для сгибания шва
,машина для сгибания панелей
Быстрая деталь:
- Материал / Толщина: 0,7-0,9 мм для Au, 0,6-0,8 мм для стали
- Размер: согласно заказу
Описание / технические параметры детали полной линии:
- Спецификации продукта
Радиус для выпуклых / вогнутых настраивается автоматически посредством настройки параметров с сенсорного экрана
Для гладкого изгиба и изгиба зубов
Один лист может изгибаться только выпуклой или только вогнутой или S-образной формы с различным радиусом
- Размер профиля
Три размера
Изменение размера автоматически PLC
- Радиус выпуклой / вогнутой кривой:
Алюминиевый лист: 0,7-0,9 мм
Минимум радиус 5 метров для выпуклого изгиба
Минимум радиус 7 метров для вогнутого изгиба
Стальной лист: 0,7 мм
Минимум радиус 7 метров для выпуклого изгиба
Минимум радиус 10 метров для вогнутого изгиба
- Производительность линии
Скорость производства ок. 10-12м / мин
Частота вращения регулируется
- Функция:
Сделайте сформированный лист профиля стоящего шва выпуклой / вогнутой кривой в соответствии со стандартом рисунка.
В одном куске листа доступен другой радиус изгиба, который также доступен для выпуклых / вогнутых кривых.
Радиус устанавливается через сенсорный экран / ПЛК.
Также необходимы энкодер и преобразователь частоты.
- Спецификация:
| Материал ролика | Cr12, термообработка |
| ввод / вывод роликового материала | 45 #, планки с ЧПУ, твердое хромированное покрытие |
| Приводной двигатель для регулировки радиуса изгиба | Серводвигатель 2 кВт |
| Приводной двигатель для подачи / выбега: | 4Kw |
| Гидравлическая группа | 2.2кВт |
- Марка основных электрических компонентов:
ПЛК и сенсорный экран: Siemens
Преобразователь частоты в двигателе для контроля подачи: Schneider
Серводвигатель: Delta, Тайвань Марка
Кодировщик: Omron

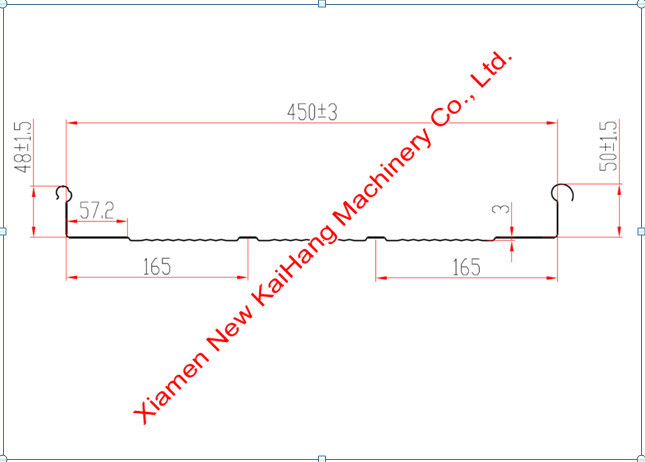

Чертеж профиля / Макет / Эталонные картинки оборудования:
