Подробная информация о продукции
|
Крен крыши металла шва U480 бывший / стальной профиль крен формируя машину
| Название бренда: | NKH MACHINERY |
| Номер модели: | ИС70-480 |
| минимальный заказ: | 1 ЕДИНИЦА |
| Price: | Подлежит обсуждению |
| Срок поставки: | 40 рабочих дней |
| Условия оплаты: | АККРЕДИТИВ, D/A, D/P, T/T |
Машина для металлической кровли с постоянным швом
,standing seam roll former
Быстрая деталь:
- Толщина: 0,4-0,8 мм
- Материал: GI / Alu-цинк / Алюминий / PPGL
- Ширина ввода: 610 мм
- Эффективная ширина: 480мм
- Вес материала: 3MT
- Внутренний диаметр катушки: 508 мм
- Управляемый путь: двигателем 7,5 кВт
- Способ резки: гидравлическим режущим устройством 4,0 кВт
- Допуск резки: ± 1 мм
Заявка:
Металлическая кровля с постоянным швом - это полностью взаимосвязанная кровельная система. Его уникальная конструкция с механическим замком образует герметичное устройство, и, в отличие от некоторых других типов металлических панельных крыш, на поверхности панелей нет заклепок или винтов. Это может быть установлено на новом строительстве или применено по существующим крышам. Все накладки и крышки спроектированы так, чтобы обеспечить интегрированную водонепроницаемую крышу.
Как правило, толщина материала варьируется от 0,4 до 0,8 мм, но некоторые другие скрытые фиксированные кровли с постоянным швом, такие как листы кровли с постоянным швом, имеют толщину от 0,8 до 1,2 мм. Ширина материала для покрытия панелей с постоянным швом составляет от 400 до 1000 мм, в то время как обычная ручка профилегибочной машины для кровельной панели шириной не менее 914 мм и макс. 49 дюймов шириной.
Список машин:
- 3T * 600мм гидравлический размотчик
- Устройство полиэтиленовой пленки как запрос
- Ролл бывший
- Гидравлическое режущее устройство
- Беглый стол
- ПЛК системы управления
Описание / технические параметры детали полной линии:
- Гидравлический Un-Coiler 3TX600мм
Система расширения контролируется гидравлической группой
Система расширения Link-Connect
Мощность насоса = 1,5 кВт
Грузоподъемность = 3 тонны;
Внутренняя часть катушки - диаметр = 451-530 мм
Внешний диаметр катушки = Макс. 1500 мм
Ширина бухты = Макс. 600 мм
- Полиэтиленовая пленка на устройстве перед подачей в
- Вводной ролик и устройство ручной предварительной резки (без питания)
Smart Cut контроль,
Обрезать только конец последнего куска листа
Рабочая толщина: макс. 0,8мм
- Профилегибочная машина с режущими деталями, как показано в таблице ниже:
| Подходящий рулонный материал | PPGI / PPGL / GI / ALU-ZINC листы |
| толщина | 0.4mm-0.8mm |
| Ширина входной катушки | 610мм |
| Каркасная конструкция рамы | Конструкция рамы с толщиной стенки 18 мм |
| Этапы формирования прокатных станов | 18 этапов |
| Материал формовочного валика | 45 # сталь, токарные станки с ЧПУ, твердое хромированное покрытие |
| Диаметр вала | Φ75mm |
| Мощность главного мотора | 7,5 кВт с редуктором |
| Скорость прокатки бывшего вальца | 15 м / мин |
| Гидравлическая группа мощности | 4,0 кВт |
| Путь резки | Гидравлическая резка с отходами после отключения |
| Стандарт электрического напряжения | 380 В / 50 Гц / 3PH или как требования |
| Цвет машины окрашен | RAL 5015 (синий) или как требования |
- Система управления ПЛК
ПЛК и сенсорный экран марки Siemens, инвертор Schneider / Shihlin / Delta, энкодер Omron
Отрезание по длине? ± 1 мм
Управляющее напряжение 24В
- Продукт Стеллаж 4 метра, рулонный тип

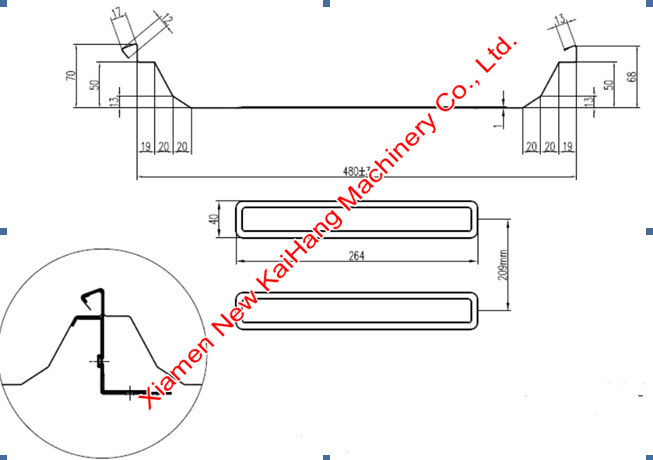

Чертеж профиля / Схема расположения / Справочные изображения оборудования:
