Подробная информация о продукции
|
Прочный стоящий крен шва формируя машину, крен панели крыши формируя машину
| Название бренда: | NKH MACHINERY |
| Номер модели: | ИС67-375 |
| минимальный заказ: | 1 ЕДИНИЦА |
| Price: | Подлежит обсуждению |
| Срок поставки: | 40 рабочих дней |
| Условия оплаты: | АККРЕДИТИВ, D/A, D/P, T/T |
стоящая машина крыши металла шва
,стоящая машина панели шва
Краткое введение: Машина для производства рулонных листов:
Существуют стандартные кровельные панели со стоячим швом, такие как 50-333, 50-429, 65-305, 65-333, 65-400, 65-459 и 65-500, и эти профили могут быть прямолинейными или коническими листами. Как и другие машины для формовки рулонных листов со скрытым креплением, машина для формовки рулонов из листового шва может также обрабатывать материал различной ширины и производить разные листы для швов на одной и той же машине, так как одна машина может производить как 65-400, так и 65-450 типа. панели крыши, которые соединяются друг с другом через зажимы тоже.
Профиль, как правило, очень большой длины и изготавливается на месте, поэтому эта машина с постоянным швом также спроектирована / закреплена в контейнере 20 футов для удобства транспортировки.
Быстрая деталь:
- Толщина: 0,7-1,0 мм
- Материал: алюминий, сталь
- Ширина ввода: 560 мм
- Эффективная ширина: 375 ± 3 мм
- Вес материала: 5 тонн
- Внутренний диаметр катушки: 508 мм
- Управляемый путь: ведомым мотором
- Путь резки: гидравлическим блоком питания
- Допуск резки: ± 1 мм
Список машин:
- 5T * 600мм ручной размотчик
- Ролл бывший
- Гидравлический резак
- Выкатить стойку
- Шкаф управления ПЛК
Описание / технические параметры детали полной линии:
- 5TX600мм ручная стойка для удобной транспортировки
- Полиэтиленовая пленка на устройстве перед подачей в
- Профилегибочная машина с режущими деталями, как показано в таблице ниже:
| Подходящий рулонный материал | Алюминиевые листы |
| толщина | 0.6-1.0mm |
| Ширина ввода катушки | Прибл. 600мм |
| Каркасная конструкция рамы | Конструкция настенной рамы с толщиной стенки 18 мм |
| Этапы формирования рулона | 13 этапов |
| Материал ролика | 45 # сталь, токарные станки с ЧПУ, твердое хромовое покрытие |
| Диаметр вала | Φ75mm |
| Мощность главного мотора | 5,5 кВт с редуктором |
| Линия скорости крена бывшего | 15 м / мин |
| Гидравлическая группа мощности | 3,0 кВт |
| Путь резки | По гидравлической группе |
| Стандарт электрического напряжения | 380 В / 50 Гц / 3Ph или как требования |
| Цвет машины окрашен | RAL 5015 (синий) или как требования |
- Система управления ПЛК
ПЛК и сенсорный экран марки Siemens, инвертор Schneider / Shihlin / Delta, датчик Omron
Отрезание по длине? ± 1 мм
Управляющее напряжение 24В
- Стойка без питания, 3 шт.

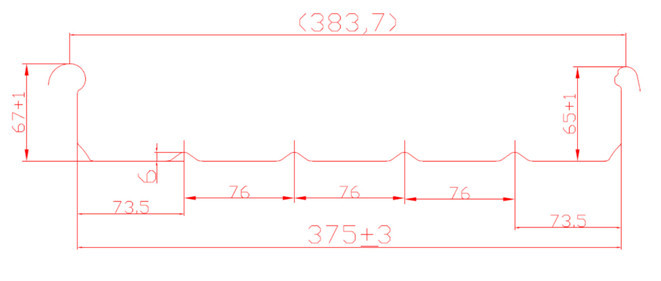

Чертеж профиля / Макет / Эталонные картинки оборудования:
