Maszyna do formowania rolek Rainspout / Downpipe Trim Flashing Roofing Panel Making Machine
| Nazwa marki: | NKH MACHINERY |
| Numer modelu: | YX80 * 80 |
| MOQ: | 1 jednostka |
| Price: | negocjowalne |
| Czas dostawy: | 40 dni roboczych |
| Warunki płatności: | L/C, D/A, D/P, T/T |
maszyna do formowania rolek spustowych
,maszyna do produkcji blachy
Krótkie wprowadzenie maszyny do formowania rolek Downspout:
Maszyna do formowania rolek spustowych (kwadratowa lub okrągła, prostokątna lub okrągła) jest technicznie zdolna do działania zarówno ręcznie, jak i automatycznie, zgodnie z potrzebami różnych klientów. Ręczne uruchamianie jest przez większość czasu wymagane na instalację lub próbę, a automatyczne uruchamianie jest wykonywane w celu ciągłej produkcji wymaganych rur spustowych lub rur spustowych.
Maszyna do formowania rolek spustowych zwykle składa się z ręcznego odwijaka, prowadnicy podającej, maszyny do formowania rolek, narzędzi tnących (cięcie hydrauliczne w przypadku kwadratowych lub prostokątnych rur spustowych i obcinarka do okrągłych lub kołowych rur deszczowych), układu przeniesienia napędu, szaf sterowniczych PLC i zabrakło stolików; dla klientów dostępna będzie również maszyna Elbow.
Szybki szczegół:
1. Grubość: 0,4-0,6 mm
2. Materiał: stal wstępnie malowana, stal ocynkowana, aluminium lub miedz
3. Szerokość wejściowa: 320 mm
4. Waga materiału: 3MT
5. Średnica wewnętrzna cewki: 470 mm
6. Materiał rolki: 45 #, CNC, chromowany
7. Materiał tnący: Cr12, obróbka cieplna
8. Tolerancja cięcia: ± 1 mm
Lista maszyn:
1. Odwijak hydrauliczny 3T * 600 mm
2. Maszyna do formowania rolek
3. Hydrauliczne urządzenie tnące
4. Skończył się stół
5. Systemy sterowania PLC
Opis / Szczegóły parametrów technicznych kompletnej linii:
- Hydrauliczny odwijak 3TX600 mm
Układ hydrauliczny do cewki rozprężnej-otwór wewnętrzny z 4 dłońmi
System rozszerzający Link-connect
Moc pompy = 1,5 kW
Ładowność = 3 tony; Cewka wewnętrzna - średnica = 451-530 mm
Średnica zewnętrzna cewki = maks. 1500 mm
Szerokość zwoju = maks. 600 mm
- Maszyna do formowania rolek ze szczegółami cięcia jak w poniższej tabeli:
| Odpowiedni materiał do formowania rolek | wstępnie pomalowana stal, stal ocynkowana, aluminium lub miedz |
| Grubość | 0,4 mm-0,6 mm |
| Szerokość wejściowa cewki | 320 mm |
| Konstrukcja ramy wózka | Konstrukcja ramy ściennej |
| Etapy formowania rolek | 16 etapów |
| Materiał wałka formującego | 45 # stal, tokarki CNC, powlekane twardym chromem |
| Średnica wałów | Φ75mm |
| Moc silnika głównego | 5,5 kW z reduktorem |
| Szybkość walcowania byłego walca | 12-15 m / min |
| Moc grupy hydraulicznej | 3,0 Kw |
| Materiał ostrza tnącego | Cr12, usłysz leczenie |
| Standard napięcia elektrycznego | 380 V / 50 Hz / 3PH lub jako wymagania klienta |
| Kolor główny malowany maszynowo | RAL 5015 (niebieski) lub zgodnie z wymaganiami klienta |
- System sterowania PLC
PLC marki Siemens i ekran dotykowy, falownik marki Schneider / Shihlin / Delta, enkoder Omron
Tolerancja cięcia na długość ≤ ± 1 mm
Napięcie sterujące 24 V.
- Stojak na produkty Bez zasilania, o długości 4 metrów

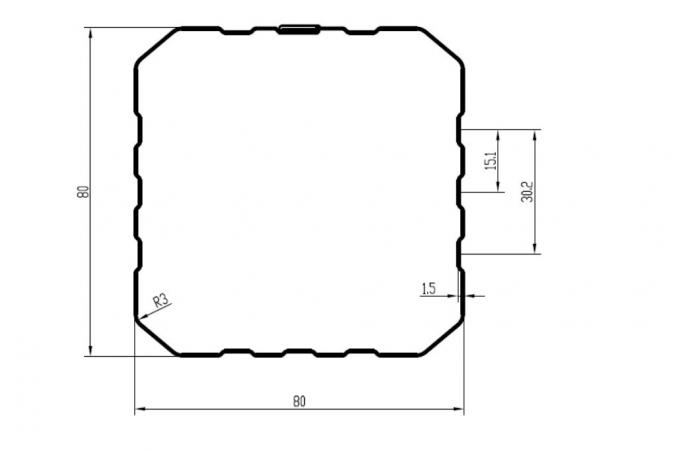

Rysunki profilowe / Układ / Zdjęcia referencyjne sprzętu:
