Maszyna do formowania rolek dachowych typu europejskiego do hydraulicznego prasowania płytek
| Nazwa marki: | NKH MACHINERY |
| Numer modelu: | YX40-205-1025 |
| MOQ: | 1 jednostka |
| Price: | negocjowalne |
| Czas dostawy: | 40 dni roboczych |
| Warunki płatności: | L/C, D/A, D/P, T/T |
maszyna do formowania rolek z glazury
,maszyna do walcowania dachów
Szybki szczegół:
- Grubość: 0,4 mm-0,6 mm
- Materiał: Wysokiej jakości wstępnie pomalowana cewka
- Szerokość wejściowa: 1250 mm
- Efektywna szerokość: 1025 mm
- Waga materiału: 5MT w standardzie
- Napęd: napędzany silnikiem prądu przemiennego lub silnikiem Siemens z przekładnią na każdym etapie w celu poprawy precyzji
- Tolerancja odległości prasowania po naciśnięciu: ± 0,5 mm
- Tolerancja cięcia: ± 1 mm
Lista maszyn:
- Hydrauliczny odwijak lub ręczny stojak odwijaka
- Formownica do rolek z napędzanym silnikiem
- Hydrauliczne urządzenie do rysowania schodów, zatrzymaj się, aby nacisnąć
- Hydrauliczne urządzenie tnące po stopniowym prasowaniu płytek
- Odłącz zasilanie szafy na produkty
- Systemy sterowania PLC
Opis / Szczegóły parametrów technicznych kompletnej linii:
- Odwijak hydrauliczny 5TX1250 mm
Układ hydrauliczny do rozszerzenia wewnętrznego otworu cewki, Moc pompy: 3 kW
Średnica wewnętrzna cewki = 508 mm
Ładowność: maks. 5 ton
Maks. Szerokość cewki 1250 mm
Silnik napędowy do obracania cewki, silnik: 3 kW
Klin stożkowy typu rozwiniętego
- Wałek wejściowy i ręczne urządzenie do wstępnego ścinania (bez zasilania)
Odciąć tylko koniec ostatniego kawałka arkusza
Grubość robocza: maks. 0,6 mm
- Maszyna do formowania rolek ze szczegółami rysowania schodów i cięcia jak w poniższej tabeli:
| Odpowiedni materiał do formowania rolek | Wstępnie malowane arkusze, miękki materiał |
| Grubość | 0,4 mm-0,6 mm |
| Szerokość wejściowa cewki | 1250 mm |
| Konstrukcja ramy wózka | Konstrukcja ramy ściennej |
| Etapy formowania rolek | 18 etapów |
| Materiał rolki | 45 # stal, tokarki CNC, powlekane twardym chromem |
| Średnica wałów | Φ75mm |
| Moc silnika głównego | 7,5 kW |
| Szybkość produkcji | 3-4m / min, 7-8m / min jako żądanie |
| Głębokość schodów | 25 mm lub na zamówienie |
| Odległość schodów | 300/350 mm lub zgodnie z zamówieniem |
| Grupa hydrauliczna | 7,5 kW z profesjonalnym systemem chłodzenia wentylatorów |
| Materiał ostrza tnącego | Cr12, usłysz leczenie |
| Standard napięcia elektrycznego | 220V / 60Hz / 3Ph lub jako wymagania klienta |
| Kolor główny malowany maszynowo | RAL 5015 (niebieski) lub jako wymagania |
- System sterowania PLC
PLC marki Siemens i ekran dotykowy, falownik marki Schneider / Shihlin / Delta, enkoder Omron
Automatycznie kontroluj ilość, długość rysowania (250-350 mm) i długość cięcia (min. 800 mm).
Tolerancja cięcia na długość ≤ ± 1 mm
Napięcie sterujące 24 V.
- Stojak na produkty Bez zasilania, 3 jednostki
Cechy:

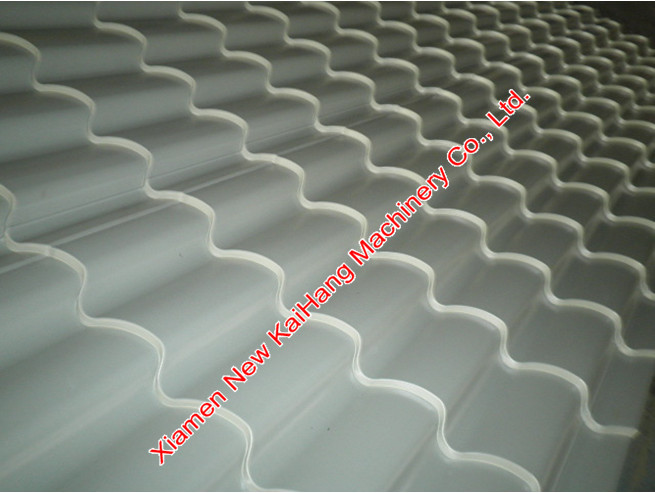

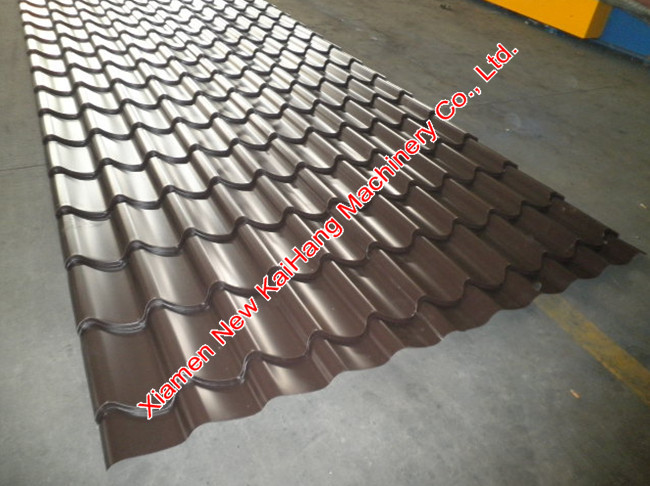

Dachówki ze stopniami metalowymi produkowane przez maszynę do formowania rolek z glazury z wysokiej jakości wstępnie pomalowanych blach najczęściej stosuje się jako zadaszenie willi lub niektórych budynków mieszkalnych
Przez większość czasu glazurowana maszyna do formowania rolek dachowych ma więcej stanowisk do formowania rolek i narzędzi do walcowania niż zwykła maszyna do formowania rolek dachowych, a dodatkowe hydrauliczne urządzenie do prasowania również przyczynia się do wyższej ceny w porównaniu do zwykłej maszyny do formowania rolek blachy dachowej.

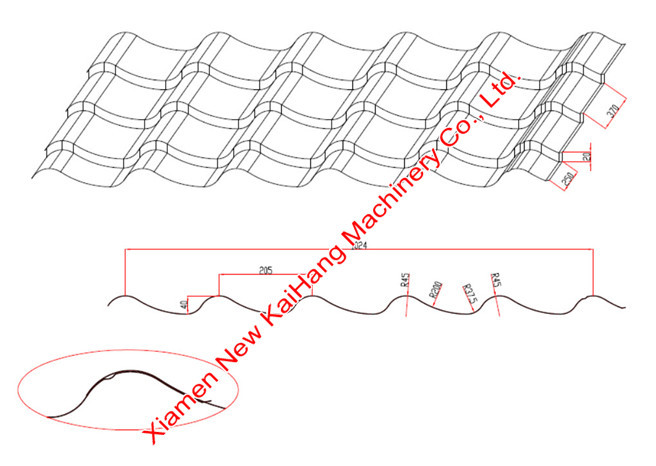

Rysunki profilowe / Układ / Zdjęcia referencyjne sprzętu:
