szczegółowe informacje o produktach
|
Prostokątna maszyna do formowania rolek rynnowych Sterowanie PLC z mocowaniem łącznika
| Nazwa marki: | NKH MACHINERY |
| Numer modelu: | YX75-100 |
| MOQ: | 1 jednostka |
| Price: | negocjowalne |
| Czas dostawy: | 40 dni roboczych |
| Warunki płatności: | L/C, D/A, D/P, T/T |
Maszyna do formowania czapek kalenicowych
,maszyna do formowania płytek metalowych
Szybki szczegół:
Grubość: 0,25-0,4 mm
Materiał: pełne twarde blachy ocynkowane G550
Szerokość wejściowa: 375 mm
Efektywna szerokość: 100 mm
Masa materiału: 1,5 lub 3MT
Średnica wewnętrzna cewki: 510 mm
Napęd: przez napędzany silnik
Sposób cięcia: bez cięcia odpadów
Tolerancja cięcia: ± 1 mm
Podanie:
Maszyna do formowania rolek rynnowych współpracuje z obróbką blacharską i rurą spustową i zaślepką oraz mocowaniem podpór jako systemy dachów wodnych
Lista maszyn:
Hydrauliczny odwijak 3T * 600 mm lub odwijak ręczny
Były roll
Hydrauliczne urządzenie tnące
Zabrakło stolika
Siemens PLC i IOP / ekran dotykowy, falownik marki Schneider
Opis / Szczegóły parametrów technicznych kompletnej linii:
Hydrauliczny odwijak 3TX600 mm
Układ hydrauliczny do cewki rozprężnej z wewnętrznym otworem z 4 dłońmi
System rozszerzający Link-connect
Moc pompy = 1,5 kW
Falownik do regulacji prędkości obrotowej: Silnik: 2,2 kW
Ładowność = 3 tony; Cewka wewnętrzna - średnica = 451-530 mm
Średnica zewnętrzna cewki = maks. 1500 mm
Szerokość zwoju = maks. 600 mm
Silnik napędowy do obracania cewki
Maszyna do formowania rolek ze szczegółami cięcia jak w poniższej tabeli:
Odpowiedni materiał do formowania rolek | Kolorowa blacha stalowa lub ocynkowana blacha stalowa |
Grubość | 0,4 mm-0,6 mm |
Szerokość wejściowa cewki | 375 mm |
Konstrukcja ramy wózka | Konstrukcja ramy ściennej |
Etapy formowania walcowni | 14 etapów |
Materiał wałka formującego | 45 # stal, tokarki CNC, powlekane twardym chromem |
Średnica wałów | Φ75mm |
Moc silnika głównego | 5,5 kW z reduktorem |
Szybkość walcowania byłego walca | 15-20 m / min |
Moc grupy hydraulicznej | 3,0 Kw |
Materiał ostrza tnącego | Cr12, usłysz leczenie |
Standard napięcia elektrycznego | 380 V / 50 Hz / 3PH lub jako wymagania klienta |
Kolor główny malowany maszynowo | RAL 5015 (niebieski) lub zgodnie z wymaganiami klienta |
System sterowania PLC
PLC marki Siemens i ekran dotykowy, falownik marki Schneider / Shihlin / Delta, enkoder Omron
Tolerancja cięcia na długość ≤ ± 1 mm
Napięcie sterujące 24 V.
Stojak na produkty Bez zasilania, zwijany, o długości 4 metrów

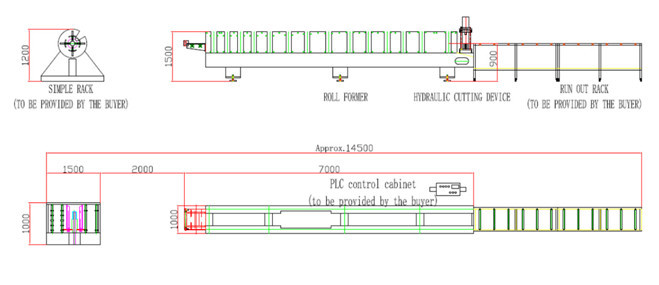

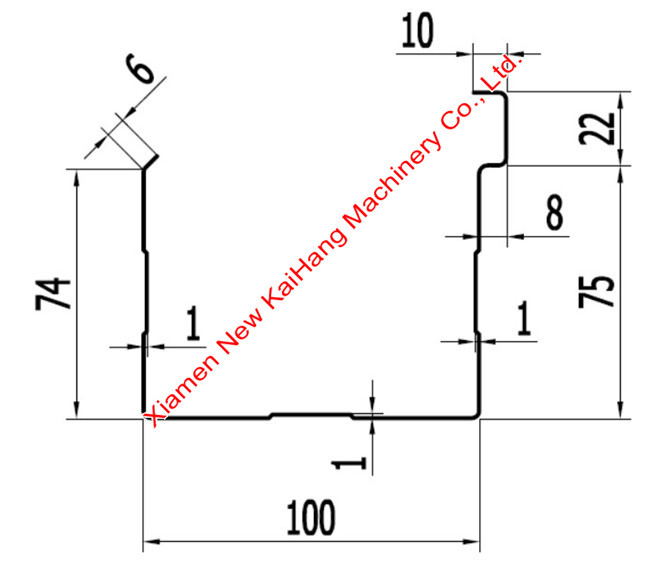

Rysunki profilowe / Układ / Zdjęcia referencyjne sprzętu:
