Purlin Roll membentuk mesin
Created with Pixso. Kontrol PLC Purlin Mesin Roll Forming Untuk Menekan / Meninju / Bentukan
Informasi Rinci
Tempat asal:
Cina
Sertifikasi:
CE/SONCAP/CSA
Nama:
purlin membentuk mesin
Bahan Roller:
GCr15, perlakuan panas, hard chrome coated / Cr12, perlakuan panas
Diameter poros:
75mm
Memotong bahan pisau:
Cr12, perlakuan panas
Bahan baku:
Lembar GI, G350
Garansi:
12 bulan
Kemasan rincian:
NUDE CARGOES FOR ROLL FORMER DENGAN CUTTER IN 20/40FT CONTAINER, KOTAK KAYU UNTUK CABINET CONTROL PL
Menyediakan kemampuan:
10 UNIT / BULAN
Menyoroti:

purlin membuat mesin

,

rangka baja roll membentuk mesin

Deskripsi Produk
Mesin pembuat gulung dengan menekan LOGO / meninju / bentukan, panel sigma / omega tersedia

Detail Cepat:

  1. Ketebalan: 1.0-1.5mm
  2. Bahan: lembar GI, 245Mpa
  3. Lebar kumparan: 411 / 550mm
  4. Berat material: 5Mt
  5. Diameter dalam coil: 510mm
  6. Cara penggerak: dengan motor penggerak 15kw * 2
  7. Cara potong: dengan berhenti untuk memotong desain
  8. Toleransi pemotongan: ± 1mm

Daftar mesin:

  1. De-coiler hidrolik
  2. Perangkat Pra-leveling
  3. Perangkat pra-tinju hidrolik
  4. Mesin roll forming
  5. Perangkat Pasak Punching Hidraulik
  6. Kehabisan meja
  7. Sistem kontrol PLC

Deskripsi / Parameter Teknis rincian garis lengkap:

  • 5TX600mm Hydraulic Un-coiler atau de-coiler manual

Tidak berdaya; Kapasitas muat = MAX.5Ton

Sistem hidrolik untuk memperluas lubang dalam koil, Pompa motor: 3KW

Coil diameter dalam = 510 +/- 30mm

Lebar Coil = MAX.600mm

Rotasi Mandrel: Jenis konsep

Atau sesuai anggaran, pengguna juga dapat mengadopsi motor yang digerakkan untuk mendorong lembaran

  • Perangkat Pra-Leveling

Perangkat Pra-Level dengan 4 hingga 3 poros untuk melepas Coil-set

Bagikan motor yang sama dengan gulungan sebelumnya

  • Perangkat pra-tinju hidrolik

Bagikan dalam grup hidrolik yang sama dengan post cut

  1. Meninju lubang pesanan
  2. Tekan LOGO sesuai kebutuhan
  3. Roll membentuk detail mesin seperti tabel di bawah ini:
Bahan pembentuk gulungan yang cocok Lembaran baja galvanis
Ketebalan 1.2mm
Desain Bingkai Kereta tipe pelat dinding
Tahap pembentukan roll 24 tahap
Bahan roller GCr15, perlakuan panas, dilapisi krom keras
Diameter poros Φ75mm
Tenaga motor utama 15Kw * 2
Kecepatan produksi 2--3m / mnt
Grup Hidraulik 11Kw
Desain pemotongan Dua bilah atas / satu bilah lebih rendah
Standar Tegangan Listrik 380V / 50Hz / 3PH atau sesuai permintaan
Warna Utama dari Mesin Dicat RAL 5015 (Biru) atau sebagai permintaan

  • Sistem Kontrol PLC

Kontrol kuantitas & panjang pemotongan secara otomatis

Dikombinasikan dengan: PLC merek Siemens dan Layar Sentuh

Inverter merek Schneider, encoder Omron, dll

Toleransi potong-to-panjang ≤ 1mm

Tegangan kontrol 24V

  • Rak Produk panjang 4 meter, tipe canai

Aplikasi:

Profil ini dengan banyak lubang berbeda sesuai permintaan

Ini terdiri dari de-coiler, pra-leveling, perangkat hidrolik pra-meninju, roll membentuk mesin, meninju / LOGO menekan / memotong perangkat dan kehabisan rak dan kabinet kontrol PLC

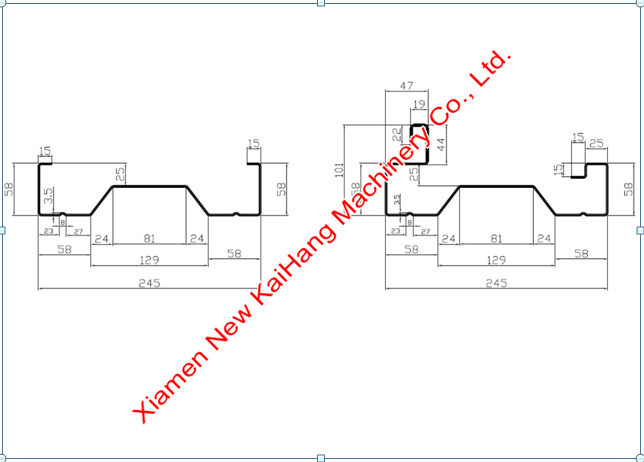

Gambar Profil / Layout / gambar referensi Peralatan:
