Genteng mesin roll forming
Created with Pixso. 914mm Input Sheet Mesin Roll Forming Logam Dengan Diameter Shaft 75mm
Informasi Rinci
Tempat asal:
Cina
Sertifikasi:
CE/SONCAP/CSA
Nama:
mesin pembuat ubin mengkilap
Berat badan:
5T atau sesuai permintaan
Sistem kontrol:
Sistem kontrol PLC
Bahan Roller:
baja 45#
Bahan baku:
Lembar coil pra-dicat, bahan lembut
Diameter poros:
75mm
Memotong bahan pisau:
Cr12, perlakuan panas
Kemasan rincian:
NUDE CARGOES UNTUK ROLL FORMER DENGAN CUTTER IN 40FT CONTAINER, KOTAK KAYU UNTUK PLC CONTROL CABINET
Menyediakan kemampuan:
5 UNIT / BULAN
Menyoroti:

ubin mengkilap roll membentuk mesin

,

mesin lembaran atap bergulir

Deskripsi Produk
Baja genteng membuat mesin, roll mantan, input 914mm untuk lembaran logam mesin roll forming

Aplikasi:

Sebagian besar waktu, mesin roll forming ubin mengkilap memiliki lebih banyak stasiun roll forming dan alat rolling daripada mesin roll forming panel atap biasa, dan peralatan pengepresan hidrolik tambahan juga menyumbang harga yang lebih tinggi dibandingkan dengan mesin roll forming lembaran atap logam biasa.

Profil ini populer di Malaysia, Brunei dll., Bahkan dengan bahan lembut setebal 0,18

Detail Cepat:

  1. Ketebalan: 0.4mm-0.6mm
  2. Bahan: koil pra-dicat berkualitas tinggi
  3. Lebar input: 914mm
  4. Lebar efektif: 760mm
  5. Berat material: 5MT sebagai standar
  6. Diameter dalam coil: 510mm
  7. Cara didorong: dengan menggerakkan motor AC atau motor Siemens dengan gear box pada setiap tahap untuk meningkatkan presisi
  8. Menekan toleransi jarak anak tangga: ± 0,5mm
  9. Toleransi pemotongan: ± 1mm

Daftar mesin:

  1. Rak un-coiler hidrolik atau manual de-coiler
  2. Gulung mantan
  3. Perangkat menggambar tangga hidrolik, berhenti untuk menekan
  4. Alat potong hidrolik setelah ubin ditekan
  5. Rak habis
  6. Sistem kontrol PLC

Deskripsi / Parameter Teknis rincian garis lengkap:

  • 5TX1250mm Hidrolik Un-Coiler dengan koil mobil

Sistem hidrolik untuk memperluas lubang dalam koil, Pompa motor: 3KW

Coil Diameter dalam = 510 ± 30mm

Kapasitas Muatan: Maks. 5 Ton

Max Lebar Kumparan 1250mm

Jenis lancip memperluas baji

Mengemudi motor untuk memutar koil, 3KW

  • Entry Roller & Manual Perangkat pra-geser (Tidak bertenaga)

Kontrol potong cerdas

Untuk memotong hanya bagian akhir lembar saja

Ketebalan kerja: maks. 0.6mm

  • Roll membentuk mesin dengan gambar tangga dan memotong rincian seperti tabel di bawah ini:
Bahan pembentuk gulungan yang cocok Warna lembaran baja atau lembaran baja galvanis, bahan lunak
Ketebalan 0.4mm * 0.6mm
Lebar input koil 914mm
Desain Bingkai Kereta Wall-plate-frame-design, ketebalan plat 18mm
Tahap pembentukan roll 16 tahap
Bahan pembentuk roller 45 # baja, bubut CNC, Dilapisi Chrome Keras
Diameter poros Φ75mm
Tenaga motor utama 7.5Kw
Kecepatan produksi 3-4m / mnt, 7-8 m / mnt sebagai permintaan
Kedalaman tangga 16mm
Jarak tangga 350mm atau sesuai pesanan
Kelompok hidrolik 7.5Kw dengan sistem pendingin kipas profesional
Bahan pisau pemotong Cr12, dengar perawatan
Standar Tegangan Listrik 415V / 50Hz / 3Ph atau sebagai kebutuhan pelanggan
Warna Utama dari Mesin Dicat RAL 5015 (Biru) atau sesuai kebutuhan pelanggan
  • Sistem Kontrol PLC

PLC merek Siemens dan layar sentuh, Inverter merek Schneider / Shihlin / Delta, encoder Omron

Kontrol kuantitas, panjang gambar (250-350mm) & panjang pemotongan (min.800mm) secara otomatis.

Toleransi potong-to-panjang ≤ 1mm

Tegangan Kontrol 24V

  • Rak Produk Tidak memiliki daya, 3 unit

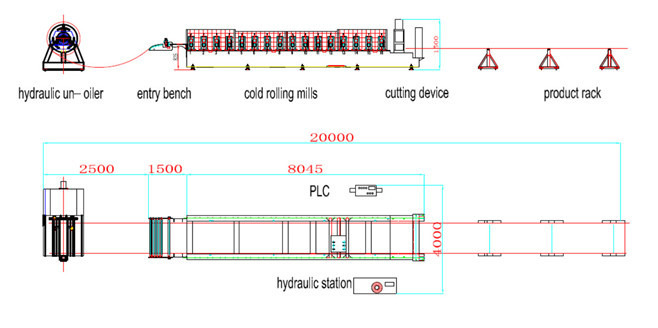

Gambar Profil / Layout / gambar referensi Peralatan:
