पेशेवर डाउनी रोल एल्बो / क्रिम्पिंग के साथ मशीन पीएलसी कंट्रोल बनाने वाला रोल

आवेदन:

एक downspout रोल बनाने की मशीन, जिसे वर्षा जल डाउनपाइप रोल बनाने की मशीन के रूप में जाना जाता है, को वर्ग या गोल (सर्कल या आयताकार) वर्षा जल पाइप बनाने के लिए डिज़ाइन किया गया है।

एक डाउनस्पाउट के कई अलग-अलग नाम हैं, जैसे वाटरस्पाउट, डाउनपेप, ड्रेन स्पाउट, और रूफ ड्रेन पाइप आदि। विकी के अनुसार, डाउनस्पॉट मुख्य रूप से नीचे लागू होते हैं:

डाउनस्पाउट आमतौर पर ऊर्ध्वाधर होते हैं और आमतौर पर जमीनी स्तर तक नीचे होते हैं। पानी की क्षति से नींव की रक्षा के लिए, पानी को इमारत की नींव से दूर निर्देशित किया जाता है। पानी आमतौर पर एक सीवर में डाला जाता है, या जमीन में गाड़ दिया जाता है।

त्वरित विवरण:

1. मोटाई: 0.4-0.6 मिमी
2. सामग्री: जस्ती चादरें
3. इनपुट चौड़ाई: 406 मिमी
   1. सामग्री का वजन: 3MT
   2. कुंडल भीतरी व्यास: 510 मिमी
   3. संचालित रास्ता: मोटर चालित द्वारा
   4. काटने रास्ता: कोई बेकार कटौती
   5. काटने की सहिष्णुता: ± 1 मिमी

मशीन सूची:

1. 3T * 600 मिमी हाइड्रोलिक अन-कोइलर या मैनुअल अन-कोइलर
2. पूर्व रोल
3. हाइड्रोलिक कटिंग डिवाइस
4. रन आउट टेबल
5. सीमेंस पीएलसी और IOP / टच स्क्रीन, श्नाइडर ब्रांड इन्वर्टर

विवरण / तकनीकी पैरामीटर पूरी लाइन का विवरण:

• 3TX600mm हाइड्रोलिक अन-कोइलर

4 हथेलियों के साथ कॉइल-इनर-होल के विस्तार के लिए हाइड्रोलिक प्रणाली

लिंक-कनेक्ट विस्तार प्रणाली

पंप शक्ति = 1.5KW

टर्निंग गति को विनियमित करने के लिए फ़्रिक्वेंसी इन्वर्टर: मोटर: 2.2KW

भार क्षमता = 3 टन; कुंडल भीतरी - व्यास = 451-530 मिमी

कुंडल बाहरी-व्यास = अधिकतम। 1500 मिमी

कॉइलर चौड़ाई = अधिकतम। 600 मिमी

कुंडल को चालू करने के लिए मोटर चलाना

• नीचे दी गई तालिका के रूप में विवरण के साथ रोल बनाने की मशीन:

• पीएलसी नियंत्रण प्रणाली

सीमेंस ब्रांड पीएलसी और टच स्क्रीन, श्नाइडर / शिहलिन / डेल्टा ब्रांड इन्वर्टर, ओमरॉन एनकोडर

कट-से-लंबाई सहिष्णुता toler 1 मिमी

नियंत्रण वोल्टेज 24V

• उत्पाद रैक अन-पावर्ड, 3 इकाइयाँ

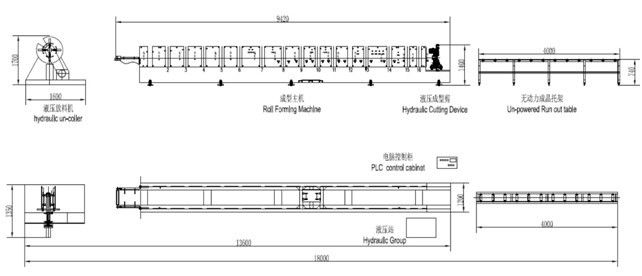

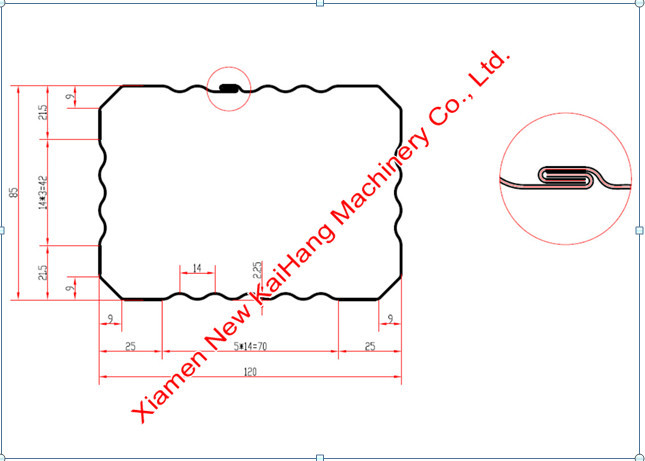

प्रोफ़ाइल ड्राइंग / लेआउट / उपकरण संदर्भ चित्र:
