टिकाऊ केबल ट्रे बनाने की मशीन, पूरी तरह से स्वचालित रोल बनाने की मशीन

त्वरित विवरण:

1. मोटाई: 1.5-3.0 मिमी
2. सामग्री: जीआई
3. इनपुट चौड़ाई: आदेश के अनुसार
   1. प्रभावी चौड़ाई:
   2. सामग्री वजन: 5MT टोपी।
   3. कुंडल भीतरी व्यास: 508 मिमी
   4. संचालित रास्ता: मोटर चालित द्वारा
   5. काटने रास्ता: हाइड्रोलिक पावर पैक द्वारा
   6. काटने की सहिष्णुता: ± 1 मिमी

आवेदन:

केबल ट्रे के लिए कई आकार और कई नियमित छेद हैं, इसलिए आकार को कैसे बदलना है और छिद्रों को कैसे छिद्र करना है यह मुख्य मुद्दा है जब निर्माता मशीन को डिजाइन करता है

आजकल, अधिक से अधिक अन-कोइलर, स्वतंत्र प्री-लेवलिंग डिवाइस, डिवाइस में सर्वो फीड, विभिन्न पंचिंग डेज़ के साथ प्रेसर, पूर्व रोल, कट या फ्लाइंग कट डिवाइस को रोकना, कोई पावर रन आउट रैक या वायवीय स्टेकर, PLC नियंत्रण को अपनाना बड़े पैमाने पर उत्पादन की गति में सुधार के लिए पूरी लाइनों के रूप में सिस्टम

मशीन सूची:

1. संयुक्त राष्ट्र- coiler
2. स्वतंत्र पूर्व-समतल उपकरण
3. पेशेवर स्नेहन उपकरण
4. डिवाइस में ऑटो सर्वो फीड
5. विभिन्न छिद्रण उपकरणों के साथ प्रेसर
6. पूर्व रोल
7. कटिंग डिवाइस को काटने के लिए रोकें
8. कोई पावर रैक नहीं
9. सीमेंस पीएलसी और IOP / टच स्क्रीन, श्नाइडर ब्रांड इन्वर्टर

विवरण / तकनीकी पैरामीटर पूरी लाइन का विवरण:

• प्री-लेवलिंग डिवाइस के साथ 2 टन हाइड्रोलिक अन-कॉइलर

कुंडल भीतरी छेद, चार हथेलियों का विस्तार करने के लिए हाइड्रोलिक प्रणाली

मोटर चालित कुंडल रोटेशन, ऑटो स्टॉप / स्टार्ट कंट्रोल, 2.2KW

भार क्षमता = 2 टन

कुंडल चौड़ाई: 200 मिमी

कुंडल भीतरी-व्यास: 10510: 30 मिमी

वायवीय सिलेंडर द्वारा संचालित स्नबर हाथ

• स्वतंत्र पूर्व-समतल उपकरण

भारी गेज सामग्री के लिए

मोटर द्वारा संचालित और स्तर

• पेशेवर स्नेहन उपकरण

रोलर फीडर और प्रेस के बीच सुसज्जित है

छिद्रण उपकरण और रोल पूर्व के लिए स्नेहन

• डिवाइस में ऑटो फ़ीड

सर्वो मोटर: YASKAWA, 1.8KW या आदेश के रूप में

• कोल्हू

क्षमता: 80 टन या विस्तृत आवश्यकता के अनुसार

चीनी ब्रांड: YANGLI

• रोल बनाने की मशीन

दीवार प्लेट फ्रेम डिजाइन, दीवार प्लेट की मोटाई 18 मिमी है

18 चरणों के लिए फार्म

Cr12 से निर्मित रोलर्स, गर्मी उपचार

शाफ्ट व्यास = ф75 मिमी, सटीक मशीन

मुख्य मोटर = 11KW, फ्रीक्वेंसी गति नियंत्रण

मैक्स। पूर्व की लाइन गति: लगभग। 12-15 मीटर / मिन

• हाइड्रोलिक कटिंग डिवाइस

कटना बंद करो

कट ऑफ के बाद, 8 मिमी सामग्री की बर्बादी होती है

• पीएलसी नियंत्रण प्रणाली

सीमेंस ब्रांड पीएलसी और टच स्क्रीन, श्नाइडर ब्रांड इन्वर्टर, ओमरॉन एनकोडर

कट-से-लंबाई सहिष्णुता toler 1 मिमी

• रन-आउट रैक

उत्पाद की लंबाई के अनुसार रैक की लंबाई

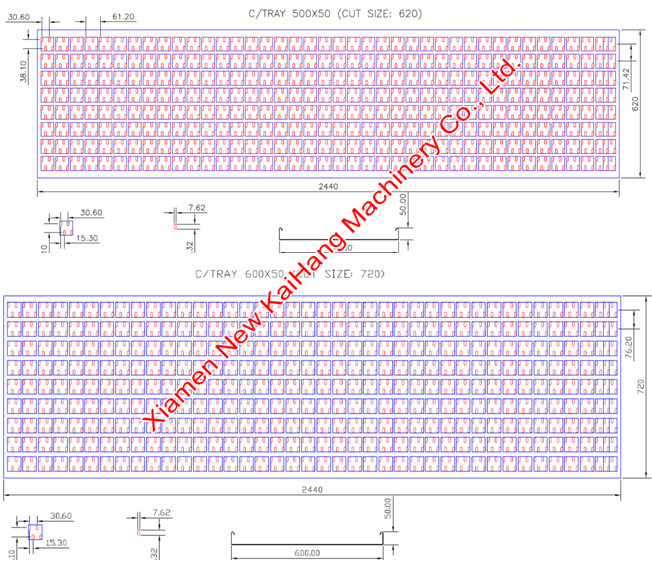

प्रोफ़ाइल ड्राइंग / लेआउट / उपकरण संदर्भ चित्र:
