क्लासिक डिजाइन जेड Purlin रोल मल्टी आकार Z के लिए मशीन बनाने शहतीर

त्वरित विवरण:

1. मोटाई: 1.5 मिमी-3.0 मिमी
2. सामग्री: जस्ती चादरें
3. सामग्री वजन: 5Mt
4. कुंडल भीतरी व्यास: 508 मिमी
5. संचालित रास्ता: 18.5kw संचालित मोटर द्वारा
6. काटने का तरीका: हाइड्रोलिक पावर पैक, पोस्ट पंच, पोस्ट कट से
7. काटने की सहिष्णुता: ± 1 मिमी

आवेदन:

पारंपरिक purlins की तुलना में, स्टील purlins के इतने सारे फायदे हैं, वे प्रकाश, स्थापित करने में आसान, और अन्य इमारतों आदि के लिए recyclable हैं। इसलिए, जैसा कि हम देख सकते हैं, आधुनिक इस्पात औद्योगिक इमारतों या प्रीफ़ैब इंजीनियर इमारतों में, लोग हमेशा इन purlins का उपयोग करते हैं, Z purlins और कुछ समय U purlins बिना flange stiffeners के साथ।

यदि कोई निकला हुआ किनारा छेद की आवश्यकता नहीं है, तो मशीन पोस्ट-पंचिंग, पोस्ट-कटिंग डिज़ाइन को अपना सकती है

C शहतीर रोल बनाने की मशीन की तरह, z स्टील के शहतीर रोल फॉर्मर्स को भी विभिन्न आकारों के सेक्शन चैनल बनाने के लिए डिज़ाइन किया गया है, लेकिन एक अलग आकार z purlin बनाने के लिए परिवर्तन मैन्युअल है। ग्राहकों को रोलिंग टूल के बीच स्थापित स्पेसरों को मैन्युअल रूप से बदलने की आवश्यकता होती है, साथ ही काटने की भी मृत्यु हो जाती है।

मशीन सूची:

1. हाइड्रोलिक डी-कोइलर या मैनुअल अन-कोइलर रैक
2. प्री-लेवलिंग डिवाइस
3. रोल बनाने की मशीन
4. हाइड्रोलिक पोस्ट-पंच और पोस्ट-कट डिवाइस
5. रन आउट टेबल
6. पीएलसी नियंत्रण प्रणाली

विवरण / तकनीकी पैरामीटर पूरी लाइन का विवरण:

• 5TX600mm हाइड्रोलिक अन-कोइलर या मैनुअल डी-कोइलर

आप इसे अपना सकते हैं:

मैनुअल डी-कोइलर

हाइड्रोलिक अन-कोइलर

हाइड्रोलिक और संचालित डी-कोइलर

• प्री-लेवलिंग डिवाइस

प्री-लेवल डिवाइस कोइल-सेट को हटाने के लिए 4 से अधिक 3 शाफ्ट के साथ

रोल पूर्व के साथ उसी मोटर को साझा करें

• नीचे दी गई तालिका के रूप में विवरण के साथ रोल बनाने की मशीन:

• पीएलसी नियंत्रण प्रणाली

स्वचालित रूप से मात्रा और काटने की लंबाई को नियंत्रित करें

के साथ संयुक्त: सीमेंस ब्रांड पीएलसी और टच स्क्रीन

श्नाइडर ब्रांड इन्वर्टर, ओमरॉन एनकोडर, आदि

कट-से-लंबाई सहिष्णुता toler 1 मिमी

नियंत्रण वोल्टेज 24V

• उत्पाद रैक 4 मीटर लंबा, लुढ़का प्रकार

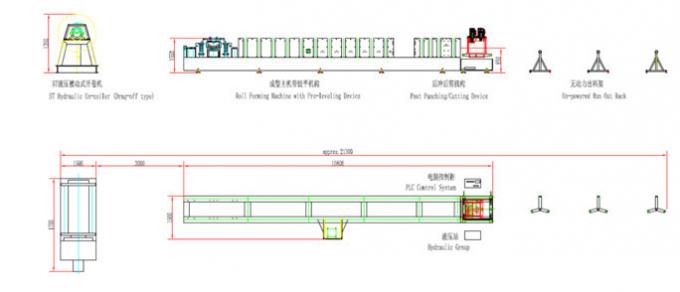

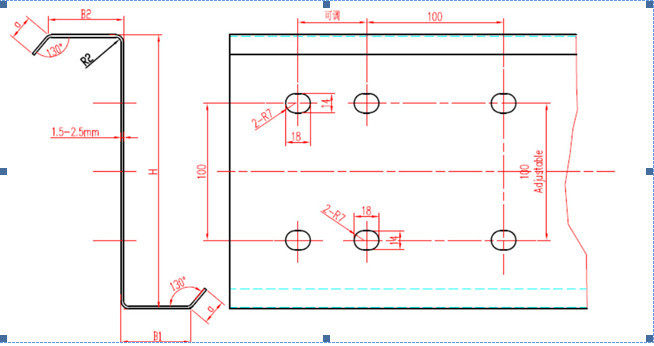

प्रोफ़ाइल ड्राइंग / लेआउट / उपकरण संदर्भ चित्र:
