जस्ती शीट्स सीएसए के लिए उच्च रिब फ़्लोर डेक रोल बनाने की मशीन स्वीकृत

त्वरित विवरण:

1. मोटाई: 0.8-1.2 मिमी

2. सामग्री: जीआई / पीपीजीएल

3. कुंडल चौड़ाई: 1500 मिमी

4. प्रभावी चौड़ाई: 840 + 8 / -4 मिमी

5. सामग्री का वजन: 8 टन, 10 टन

6. कुंडल भीतरी व्यास: 508 मिमी

7. संचालित रास्ता: मोटर चालित द्वारा

8. काटने का तरीका: हाइड्रोलिक समूह द्वारा

9. काटने की सहिष्णुता: ± 1 मिमी

मशीन सूची:

1. कुंडली कार के साथ 10 टन * 1500 मिमी हाइड्रोलिक अन-कॉइलर

2. उपकरण के साथ रोल बनाने की मशीन

3. हाइड्रोलिक कटिंग डिवाइस

4. रैक या स्वचालित स्टैकिंग डिवाइस को रन आउट करें

5. पीएलसी नियंत्रण प्रणाली

विवरण / तकनीकी पैरामीटर पूरी लाइन का विवरण:

• कुंडल कार के साथ 10TX1500mm हाइड्रोलिक डी-कोइलर

हाइड्रोलिक समूह द्वारा विस्तार प्रणाली, पंप मोटर: 7.5KW

कॉइल चलाने के लिए प्रेरित मोटर, मोटर: 7.5KW

इन्वर्टर ब्रांड: ताइवान डेल्टा ब्रांड

कुंडल भीतरी-व्यास = 510 +/- 30 मिमी

कुंडल चौड़ाई = अधिकतम १५०० मिमी

टेपर वेज का विस्तार प्रकार

भार क्षमता = अधिकतम। 10tons

आदेश के अनुसार न्युमेटिक या हाइड्रोलिक द्वारा शीर्ष पर स्नबर हथियार

कुंडल कार मानक के रूप में शामिल थी

• नीचे दी गई तालिका के रूप में विवरण के साथ रोल बनाने की मशीन:

• पीएलसी नियंत्रण प्रणाली

सीमेंस ब्रांड पीएलसी और टच स्क्रीन, श्नाइडर / शिहलिन / डेल्टा ब्रांड इन्वर्टर, ओमरॉन एनकोडर

कट-से-लंबाई सहिष्णुता toler 1 मिमी

नियंत्रण वोल्टेज 24V

श्नाइडर ब्रांड कम वोल्टेज वाले इलेक्ट्रिक तत्व

• उत्पाद रैक अन-पावर्ड, 3 इकाइयाँ

आवेदन:

स्टील की छत की छत: स्टील की छत के डेक का निर्माण आम तौर पर लगभग सभी प्रकार की इमारतों पर खड़ी, सपाट, या घुमावदार छत के निर्माण के लिए किया जाता है;
कम्पोजिट मेटल डेक: कम्पोजिट मेटल डेक में कंक्रीट स्लैब के साथ इंटरलॉक करने के लिए डिज़ाइन किए गए ऊर्ध्वाधर पसलियों में उभरा होता है, जो एक कंपोजिट फ्लोर स्लैब को विकसित करने के लिए एक प्रबलित कंक्रीट स्लैब बनाता है।
धातु रूप डेक: धातु के रूप डेक का निर्माण और बड़े पैमाने पर फर्श निर्माण में किया जाता है और प्रबलित कंक्रीट फर्श स्लैब के लिए एक अनुमति स्टील बेस के रूप में उपयोग किया जाता है।
आर्किटेक्चरल डेक: इस तरह का स्टील डेक आर्किटेक्ट और इंजीनियरों को हड़ताली और विशाल अंदरूनी के साथ-साथ नाटकीय और उच्च प्रदर्शन करने वाले एक्सटीरियर के लिए अद्भुत डिजाइन बनाने की क्षमता प्रदान करता है।
ब्रिज डेक: जहां एक पुल में उपयुक्त केंद्रों पर मुख्य बीम स्थापित होते हैं, नए निर्माण और पुल के पुनर्वास के लिए उपयुक्त अतिरिक्त समर्थन के बिना स्टील डेकिंग को बीम के पार रखा जा सकता है।

छत अलंकार मशीन अन-कोइलर के लिए, कई ग्राहक 10 टन क्षमता और भारी वजन लोड करने के लिए कॉइल कार से लैस होंगे

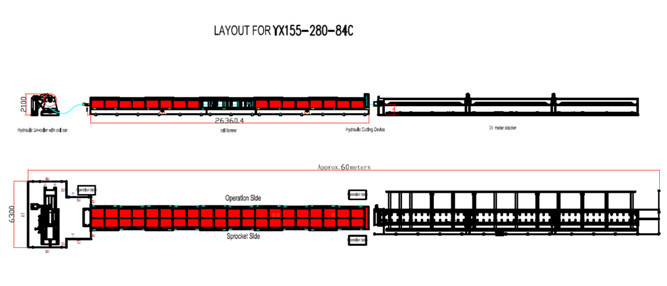

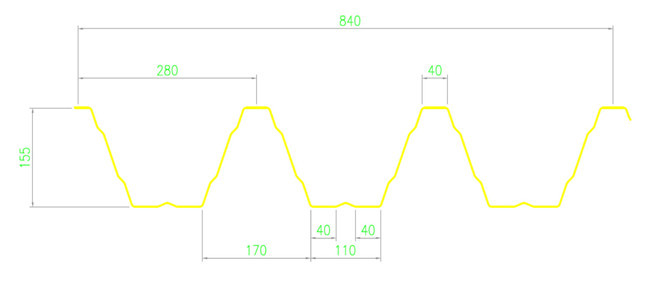

प्रोफ़ाइल ड्राइंग / लेआउट / उपकरण संदर्भ चित्र:
