दीवार प्रोफाइल के लिए रोल बनाने की मशीन, क्लैडिंग पैनल, रूफ पैनल, टी 4 पैनल रूफ शीट बनाने की मशीन

छत मशीन का सामान्य परिचय:

एक ट्रेपोज़ॉइडल शीट रोल बनाने की मशीन एक नियमित धातु शीट रोल पूर्व है जो व्यक्तिगत और औद्योगिक भवन दोनों के लिए धातु छत शीट या छत पैनल का उत्पादन करती है।

न केवल आवासीय भवनों के लिए बल्कि व्यावसायिक या औद्योगिक भवनों के लिए भी सबसे लोकप्रिय धातु छत पैनल हैं। विभिन्न अनुप्रयोगों के लिए बहुत सारे अलग-अलग प्रोफाइल हैं। लोग ऊंचाई और टी छत के लिए कम प्रोफ़ाइल वाले ट्रेपोज़ाइडल शीट का उपयोग करना पसंद करते हैं

त्वरित विवरण:

1. मोटाई: 0.4 मिमी-0.8 मिमी
2. सामग्री: प्री-पेंटेड कॉइल, 245Mpa, 345Mpa, 55Mpa, 750Mpa
3. इनपुट चौड़ाई: 1220 मिमी / 1250 मिमी
4. प्रभावी चौड़ाई: 1110 मिमी / 1121 मिमी
5. सामग्री का वजन: 5MT / 6MT / 7MT, अनुरोध के अनुसार
6. कुंडल भीतरी व्यास: 508 मिमी
7. संचालित रास्ता: मोटर चालित द्वारा
8. काटने रास्ता: हाइड्रोलिक पावर पैक द्वारा
9. काटने की सहिष्णुता: ± 1 मिमी

मशीन सूची:

1. ब्रेकिंग डिवाइस के साथ हाइड्रोलिक डी-कोइलर

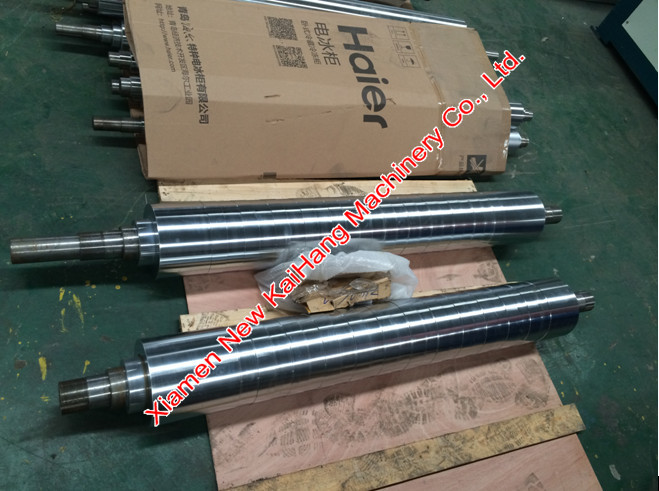

2. टूलींग के साथ पूर्व रोल
3. हाइड्रोलिक कटिंग डिवाइस
4. रन आउट टेबल या स्वचालित स्टैकिंग डिवाइस
5. सीमेंस पीएलसी और IOP / टच स्क्रीन, श्नाइडर ब्रांड इन्वर्टर

विवरण / तकनीकी पैरामीटर पूरी लाइन का विवरण:

• 5TX1250mm हाइड्रोलिक अन-कोइलर के साथ / बिना कुंडल कार

कुंडली छेद, पंप मोटर: 3KW का विस्तार करने के लिए हाइड्रोलिक प्रणाली

कुंडल भीतरी-व्यास = 510 mm 30 मिमी

लोड क्षमता: अधिकतम। 5 टन, कुंडल चौड़ाई अधिकतम। 1250 मिमी

टेपर वेज का विस्तार प्रकार

कुंडल को चालू करने के लिए ड्राइविंग मोटर, 3KW

• प्रवेश रोलर और मैनुअल पूर्व बाल काटना डिवाइस (अन-पावर्ड)

केवल शीट के अंतिम टुकड़े के अंत को काटने के लिए

काम की मोटाई: अधिकतम। 0.6 मिमी

• नीचे दी गई तालिका के रूप में विवरण के साथ रोल बनाने की मशीन:

• पीएलसी नियंत्रण प्रणाली

सीमेंस ब्रांड पीएलसी और टच स्क्रीन, श्नाइडर / शिहलिन / डेल्टा ब्रांड इन्वर्टर, ओमरॉन एनकोडर

कट-से-लंबाई सहिष्णुता toler 1 मिमी

नियंत्रण वोल्टेज 24V

• उत्पाद रैक अन-पावर्ड, 3 इकाइयाँ

पैकिंग मानक:

रोल पूर्व के लिए नग्न कार्गो, पीएलसी नियंत्रण कैबिनेट के लिए पॉलिथीन लकड़ी के बक्से

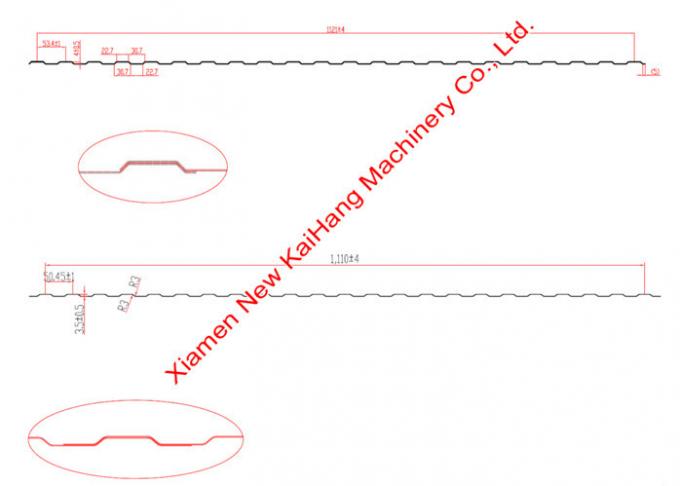

प्रोफ़ाइल ड्राइंग / लेआउट / उपकरण संदर्भ चित्र:
