Türrahmen Profiliermaschine
Created with Pixso. Schiebetür-Leitplanke, die Maschine, kundengebundenen Türrahmen herstellt Maschine bildet
Detailinformationen
Herkunftsort:
China
Zertifizierung:
CE/SONCAP/CSA
Name:
Leitschiene Profiliermaschine
Rollen-Material:
Stahl 45#
Rohstoff:
GI-Blätter, G350-550
Ausschnittblattmaterial:
Cr12, Wärmebehandlung
Spulen-Gewicht:
1.5T oder gemäß des Antrags
Garantie:
12months
Verpackung Informationen:
NACKTE FRACHTEN FÜR die ROLLE EHEMALIG MIT SCHNEIDER IN 20/40FT BEHÄLTER, HOLZKISTE FÜR PLC-SCHALTSC
Versorgungsmaterial-Fähigkeit:
10 UNITS/MONTH
Hervorheben:

Türrahmen

,

der Maschine

Produktbeschreibung
Schiebetürführungsschiene, die Maschine, Rollenformer, Türrahmenmaschine für Türrahmensystem herstellt

Schnelles Detail:

  1. Dicke: 0,8-1,2 mm
  2. Material: GI, 350 MPa
  3. Eingabebreite: 128mm
    1. Materialgewicht: 1,5MT Kappe.
    2. Angetriebene Weise: durch angetriebenen Motor 11Kw
    3. Schneideweise: Anhalten, um zu schneiden, es gibt Abfall nach dem Abschneiden
    4. Schnitttoleranz: ± 1mm

Eigenschaften:

Für die Herstellung von Stahlführungsschienen zum Öffnen und Schließen von Rolltoren wurde eine Rolltor-Profiliermaschine entwickelt.

Rolltorschienen oder Führungsschienen bestehen in der Regel aus verzinktem Stahl oder kaltgewalztem Stahlband mit einer Dicke von 1,2 bis 2 mm. Wenn ein Rolltor oder ein Schiebetor installiert ist, sind die Türschienen oder Führungsschienen vorhanden.

Maschinenliste:

  1. 1,5MT * 300mm manueller Abwickler
  2. Profiliermaschine
  3. Kühlsystem für jede Stufe
  4. Gummidichtung zur Geräuschdämpfung
  5. Hydraulische Schneidevorrichtung
  6. Tisch rauslaufen
  7. SPS-Schaltschrank

Beschreibung / Technische Parameterdetails der kompletten Linie:

  • 1.5TX300mm Manueller Abwickler oder angetriebener Abwickler

Ohne Stromversorgung; Belastbarkeit = MAX.1.5Ton

Spuleninnendurchmesser = 410-570 mm

Spulenbreite = MAX.300mm

  • Rollenformmaschine mit schneiden details wie unten tabelle:
Geeignetes Rollformmaterial Verzinktes Stahlblech
Dicke 0,8-1,2 mm
Streifenbreite 128mm
Wagenrahmen-Design Wandplatte-Rahmen-Design
Rollforming-Stufen 20 Stufen
Rollenmaterial 45 # Stahl, wärmebehandelt, hartverchromt
Wellendurchmesser 75 mm
Hauptmotorleistung 11 kW mit Reduzierstück
Liniengeschwindigkeit des Rollenformers 15 mtr pro min
Hydraulische Gruppenleistung 4 Kw
Material der Schneidklinge Cr12, Behandlung hören
Elektrische Spannung Standard 415 V / 50 Hz / 3 PH oder Anforderungen
Hauptfarbe der Maschine gemalt RAL 5015 (blau) oder kundenspezifisch
  • SPS-Steuerung

SPS und Touchscreen der Marke Siemens, Inverter der Marke Schneider / Shihlin / Delta, Omron-Encoder

Ablängentoleranz ≤ ± 1mm

Steuerspannung 24V

  • Produktregal 4 Meter Länge gerollt

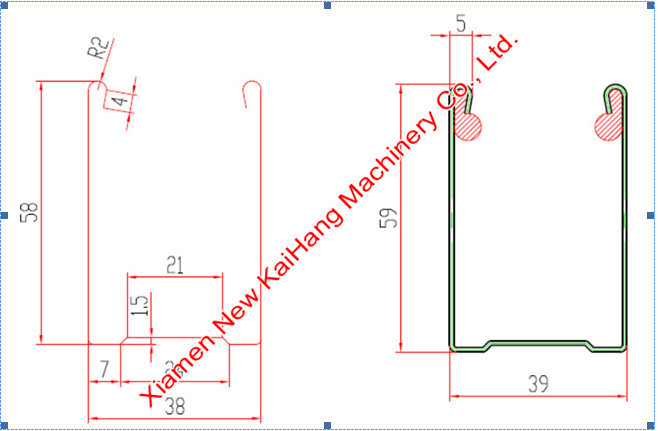

Profilzeichnung / Layout / Ausstattung Referenzbilder:
