Stehfalzrolle, die Maschine bildet
Created with Pixso. Galvanisierte Blechrolle, die Maschinen, stehende Naht-Metalldach-Maschine bildet
Detailinformationen
Herkunftsort:
China
Zertifizierung:
CE/SONCAP/CSA
Name:
Stehfalzplattenmaschine
Rollen-Material:
Stahl 45#
Rohstoff:
GI-/Galaluminiumblätter
Wellen-Durchmesser:
75mm
Ausschnittblattmaterial:
Cr12, Wärmebehandlung
Spulen-Gewicht:
3T oder als Antrag
Verpackung Informationen:
NACKTE FRACHTEN FÜR die ROLLE EHEMALIG MIT SCHNEIDER IN 20/40FT BEHÄLTER, HOLZKISTE FÜR PLC-SCHALTSC
Versorgungsmaterial-Fähigkeit:
10 UNITS/MONTH
Hervorheben:

stehende Nahtmetalldachmaschine

,

stehende Nahtplattenmaschine

Produktbeschreibung
Nahtverriegelungswalzenformer, verzinkte Blechwalzmaschine, 71 - 478

Schnelles Detail:

  1. Dicke: 0,4-0,8 mm
  2. Material: GI / Alu-Zink / Aluminium / PPGL
  3. Eingabebreite: 600mm
  4. Nutzbreite: 478mm
  5. Materialgewicht: 3MT
  6. Spulen-ID: 510 mm
  7. Angetriebene Weise: durch 7.5Kw angetriebenen Motor
  8. Schneidweise: durch 4,0 kW hydraulische schneidvorrichtung
  9. Schnitttoleranz: ± 1mm

Anwendung:

Die Stehfalzdachplatten werden verdeckt befestigt oder gesäumt, indem die Kanten zweier benachbarter Platten nach oben gedreht und dann gefaltet oder miteinander verbunden werden. Auf diese Weise sind die Falz- oder Befestigungsteile unsichtbar, weshalb wir die Paneele manchmal als verdeckte Befestigungspaneele bezeichnet haben! Die Maschine erhielt ihren Namen als Unterputz-Stehfalz-Profiliermaschine entsprechend! Das Stehfalz-Dachpaneelsystem verfügt auch über verdeckte Befestigungselemente, so dass die Maschine eine andere Bezeichnung für Rollformmaschinen mit verdeckten Verbindungselementen oder mit verdeckten Befestigungselementen hat.

Maschinenliste:

  1. Hydraulischer Abwickler 3T * 600mm
  2. Polyethylen-Foliengerät auf Anfrage
  3. Rollenformer
  4. Hydraulische Schneidevorrichtung
  5. Tisch rauslaufen
  6. SPS-Steuerungssysteme

Beschreibung / Technische Parameterdetails der kompletten Linie:

  • Hydraulischer Abwickler 3TX600mm

Expansionssystem durch Hydraulikgruppe gesteuert

Link-Connect-Erweiterungssystem

Pumpenleistung = 1,5 kW

Tragfähigkeit = 3 Tonne

Spuleninnendurchmesser = 451-530 mm

Spulenaußendurchmesser = max. 1500 mm

Haspelbreite = max. 600 mm

  • Polyethylenfolie vor dem Einlegen auf Gerät auflegen
  • Einzugswalze & manuelle Vorschervorrichtung (ohne Antrieb)

Intelligente Schnittsteuerung

Nur das Ende des letzten Blattes abschneiden

Arbeitsstärke: max. 0,8 mm

  • Rollenformmaschine mit schneiden details wie unten tabelle:
Geeignetes Rollformmaterial PPGI / PPGL / GI / ALU-ZINC-Platten
Dicke 0,4 mm - 0,8 mm
Spule eingang breite 610mm
Wagenrahmen-Design Wandplatte-Rahmen-Design mit 18mm Wandstärke
Walzwerke bilden Stufen 18 Stufen
Material der Formrolle 45 # Stahl, CNC-Drehmaschinen, hartverchromt
Wellendurchmesser 75 mm
Hauptmotorleistung 7,5 kW mit Reduzierstück
Rollgeschwindigkeit des Rollformers 15 m / min
Hydraulische Gruppenleistung 4,0 kw
Weg schneiden Hydraulisches Schneiden mit Abfall nach dem Abschneiden
Elektrische Spannung Standard 380V / 50Hz / 3PH oder als Anforderungen
Maschinenfarbe lackiert RAL 5015 (blau) oder nach Bedarf
  • SPS-Steuerung

SPS und Touchscreen der Marke Siemens, Inverter der Marke Schneider / Shihlin / Delta, Omron-Encoder

Ablängentoleranz ≤ ± 1mm

Steuerspannung 24V

  • Produktregal 4 Meter lang, gerollt

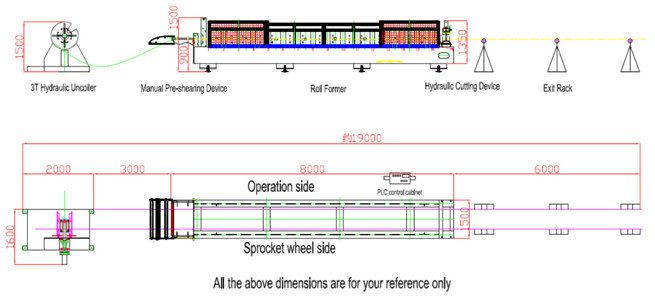

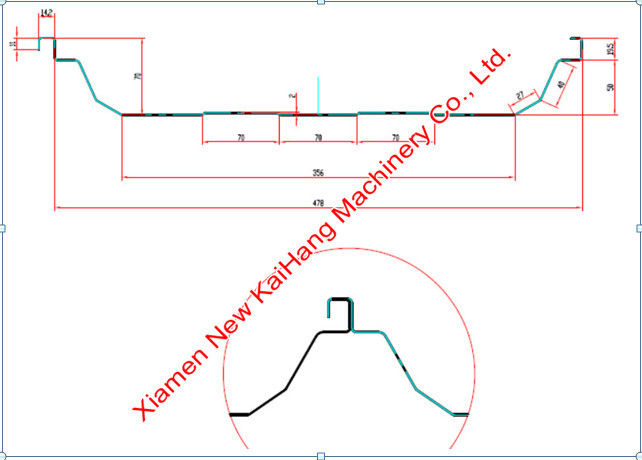

Profilzeichnung / Layout / Ausstattung Referenzbilder:
