Floor Deck Profiliermaschine
Created with Pixso. 750mm Abdeckungs-Breiten-Bodenplattform-Rolle, die Maschine für Architektur bildet
Detailinformationen
Herkunftsort:
China
Zertifizierung:
CE/SONCAP/CSA
Gewicht:
5T oder gemäß des Antrags
Control System:
PLC-Steuerung
Rohstoff:
GI, Alu-Zink bedeckt, 345Mpa als Normal
Wellen-Durchmesser:
95mm
Rollen-Material:
45# Stahl, CNC-Drehbänke, hartes Chrom beschichtete
Name:
Metal Deck Profiliermaschine
Ausschnittblattmaterial:
Cr12, Wärmebehandlung
Verpackung Informationen:
NACKTE FRACHTEN FÜR die ROLLE EHEMALIG MIT SCHNEIDER IN 40FT BEHÄLTER, HOLZKISTE FÜR PLC-SCHALTSCHRA
Versorgungsmaterial-Fähigkeit:
5 UNITS/MONTH
Hervorheben:

Metalldeck-Profiliermaschine

,

Stahldeck-Profiliermaschine

Produktbeschreibung
Profiliermaschine für Stahldecks, 750 mm Deckbreite, Profiliermaschine für Architekturdecks

Schnelles Detail:

  1. Dicke: 0,8-1,2 mm
  2. Material: GI / PPGL
  3. Spulenbreite: 1250mm
  4. Effektive Breite: 750 ± 4 mm
  5. Materialgewicht: 5 Tonnen, 6 Tonnen, 7 Tonnen, 8 Tonnen, 10 Tonnen
  6. Innendurchmesser der Spule: 510 mm + / - + 30 mm
  7. Angetriebener Weg: durch angetriebenen Motor
  8. Schnittweise: durch Hydraulikgruppe
  9. Schnitttoleranz: ± 1mm

Anwendung:

Es gibt viele Standard-Metalldeck- oder Stahldeckprofile, die eine Stahldeck-Rollformmaschine technisch herstellen kann, und diese Deckbleche sind in einer Vielzahl von Anwendungen weit verbreitet.

Rollformmaschinen für Stahldecks wurden für die Herstellung verschiedener Arten von Metalldecks entwickelt, die üblicherweise für die Dach- und Bodenindustrie und manchmal auch für den Brückenbau verwendet werden. Die beliebtesten Stahlplattformen, die von unserer Metallplattformmaschine hergestellt werden, werden derzeit in industriellen Anwendungen verwendet.

Für den Abwickler der Dachdeckmaschine werden viele Kunden eine Kapazität von 10 Tonnen und einen Wagen mit Spulen für die Schwerlastbeladung bereitstellen

Maschinenliste:

  1. 10 Tonnen hydraulischer Abwickler mit Wickelwagen
  2. Rollenformer
  3. Hydraulische Schneidevorrichtung
  4. Rack oder automatische Stapelvorrichtung auslaufen lassen
  5. SPS-Steuerungssysteme

Beschreibung / Technische Parameterdetails der kompletten Linie:

  • 10TX1250mm Hydraulischer Abwickler mit Wickelwagen

Expansionssystem durch Hydraulikgruppe, Pumpenmotor: 5.5KW

Angetriebener Motor, um die Spule laufen zu lassen, Motor: 5.5KW

Wechselrichter marke: TAIWAN Delta marke

Spuleninnendurchmesser = 510 +/- 30 mm

Spulenbreite = Max. 1250 mm

Keilspreiztyp

Belastbarkeit = max. 10 Tonnen

Dämpferarme auf der Oberseite pneumatisch oder hydraulisch nach Bestellung

Das Spulenauto ist im Lieferumfang enthalten

  • Rollenformmaschine mit schneiden details wie unten tabelle:
Geeignetes Rollformmaterial GI / Alu-Zink-Bleche
Dicke 0,8 mm - 1,2 mm / 1,5 mm
Spule eingang breite 1220mm
Wagenrahmen-Design

Wandplatte-Rahmen-Design

Wandplattenstärke 18mm / 20mm

Profilierstationen 32 Stufen
Material der Formrolle 45 # Stahl, CNC-Drehmaschinen, hartverchromt
Wellendurchmesser 95 mm
Hauptmotorleistung 18,5 W × 2 mit Reduzierstück oder höher
Rollformgeschwindigkeit 12-15 m / min als Standardausführung
Hydraulische Gruppenleistung 7,5 kW
Material der Schneidklinge Cr12, Behandlung hören
Schneidendes Design Nach dem Abschneiden entsteht Abfall
Elektrische Spannung Standard 380V / 50Hz / 3PH oder nach Anfrage
Hauptfarbe der Maschine gemalt RAL 5015 (blau) oder nach Bedarf
  • SPS-Steuerung

SPS und Touchscreen der Marke Siemens, Inverter der Marke Schneider / Shihlin / Delta, Omron-Encoder

Ablängentoleranz ≤ ± 1mm

Steuerspannung 24V

Elektrische Niederspannungselemente der Marke Schneider

  • Produktregal Ohne Stromversorgung, 3 Einheiten

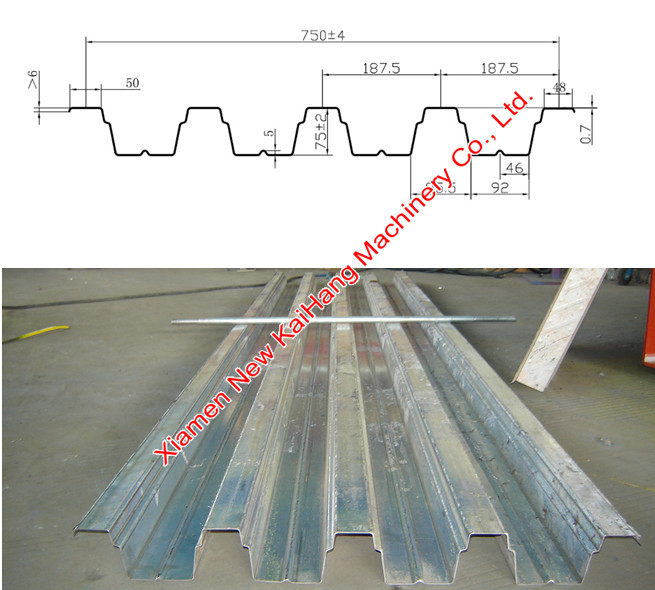

Profilzeichnung / Layout / Ausstattung Referenzbilder:
