Stud und Track Roll Formmaschine
Created with Pixso. Faszien-Platten-Decken-Rolle, die Maschinen-Malaysia-Standardtyp für Material G350 PPGI bildet
Detailinformationen
Herkunftsort:
China
Zertifizierung:
CE/SONCAP/CSA
Spulen-Gewicht:
1.5T oder als Antrag
Control System:
PLC-Steuerung
Rollen-Material:
45# Stahl, CNC-Drehbänke, hartes Chrom beschichtete
Rohstoff:
PPGI-Blätter, G245-G550
Wellenmaterials:
45#, hohe Präzision
Ausschnittblattmaterial:
Cr12, Wärmebehandlung
Verpackung Informationen:
NACKTE FRACHTEN FÜR die ROLLE EHEMALIG MIT SCHNEIDER IN 20/40FT BEHÄLTER, HOLZKISTE FÜR PLC-SCHALTSC
Versorgungsmaterial-Fähigkeit:
10 UNITS/MONTH
Hervorheben:

leichte Kielrolle

,

die Maschine bildet

Produktbeschreibung
Deckenrolle, die Maschine, Rollenformer, Instrumententafel, Malaysia-Standardart bildet

Anwendung:

Diese Produktionslinie wurde für die Herstellung von Wand- oder Sandwichelementen aus Metall mit PU- oder Polyurethan-Isolierung und verschiedenen Dekorationsmustern konzipiert, die auf die Metalloberfläche geprägt, graviert oder gedruckt sind.

Dieses Profil ist weltweit weit verbreitet.


Schnelles Detail:

  1. Dicke: 0,42 mm
  2. Material: G350 PPGI
  3. Eingabebreite: 290mm
    1. Nutzbreite: 185mm
    2. Materialgewicht: 3 Tonnen
    3. Innendurchmesser der Spule: 480 mm
    4. Angetriebene Weise: durch 7.5Kw angetriebenen Motor
    5. Schnittweise: Nach dem Abschneiden entsteht Abfall
    6. Schnitttoleranz: ± 1mm

Maschinenliste:

  1. Hydraulischer Abwickler 3TX600mm
  2. Profiliermaschine
  3. Hydraulische Schneidevorrichtung
  4. Rack auslaufen lassen
  5. SPS-Steuerung

Beschreibung / Technische Parameterdetails der kompletten Linie:

  • Hydraulischer Abwickler 3TX600mm

Hydrauliksystem für Expansionsspule-Innenloch mit 4 Handflächen
Link-Connect-Erweiterungssystem
Pumpenleistung = 1,5 kW
Ziehen Sie den drehenden Typ ab
Tragfähigkeit = 3Ton
Spuleninnendurchmesser = 510 30mm
Spulenaußendurchmesser = max. 1500 mm
Haspelbreite = max. 600 mm

  • Rollenformmaschine mit schneiden details wie unten tabelle:
Geeignetes Rollformmaterial Farbstahlblech oder verzinktes Stahlblech
Dicke 0,42 mm
Spule eingang breite 290mm
Wagenrahmen-Design Wandplatte-Rahmen-Design
Rollenformungsstufen 14 Stufen
Material der Formrolle 45 # Stahl, CNC-Drehmaschinen, hartverchromt
Wellendurchmesser 75 mm
Hauptmotorleistung 7,5 W mit Reduzierstück
Rollgeschwindigkeit des Rollformers 15 m / min
Hydraulische Gruppenleistung 4,0 kw
Material der Schneidklinge Cr12, Behandlung hören
Elektrische Spannung Standard 220V / 60Hz / 3PH oder als Anforderungen
Hauptfarbe der Maschine gemalt RAL 5015 (blau) oder nach Kundenwunsch
  • SPS-Steuerung

SPS und Touchscreen der Marke Siemens, Inverter der Marke Schneider / Shihlin / Delta, Omron-Encoder

Ablängentoleranz ≤ ± 1mm

Steuerspannung 24V

  • Produktregal Ohne Stromversorgung, gerollt, 4 Meter lang

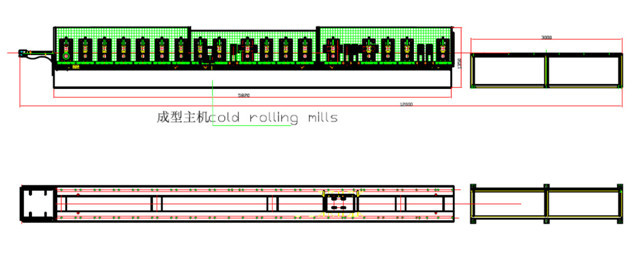

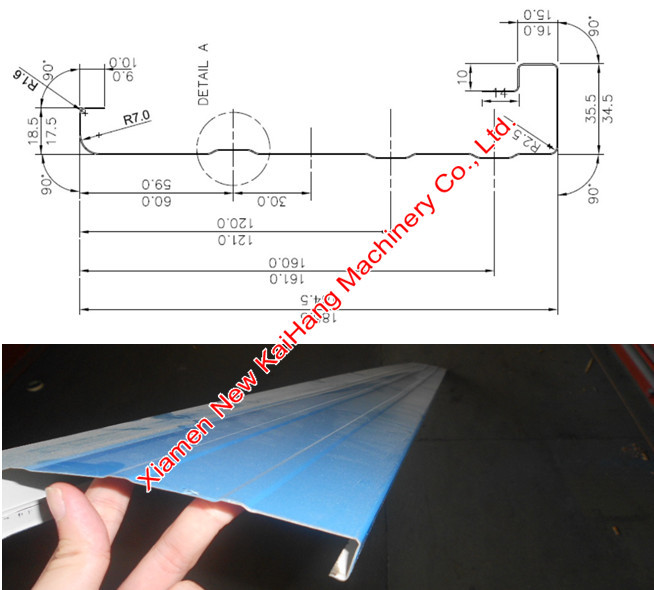

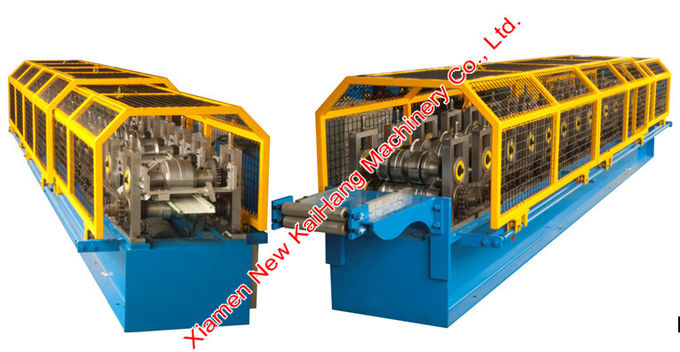

Profilzeichnung / Layout / Ausstattung Referenzbilder:
