Dachplatte Profiliermaschine
Created with Pixso. Doppelrippenbleche rollen das Formen von m / c, Philippinen-Standardausführung für Dachplattenherstellungsmaschine
Detailinformationen
Herkunftsort:
China
Zertifizierung:
CE/SONCAP/CSA
Gewicht:
5T
Control System:
PLC-Steuerung
Rollen-Material:
Stahl 45#
Rohstoff:
PPGI/Galvanized/Alu-Zinc/PPGL Blätter, G245-550
Wellenmaterials:
Hohe Qualität No.45 geschmiedet
Ausschnittblattmaterial:
Cr12, Wärmebehandlung
Verpackung Informationen:
NACKTE FRACHTEN FÜR die ROLLE EHEMALIG MIT SCHNEIDER IN 40FT BEHÄLTER, HOLZKISTE FÜR PLC-SCHALTSCHRA
Versorgungsmaterial-Fähigkeit:
10 UNITS/MONTH
Hervorheben:

Wellblech-Profiliermaschine

,

Wandpaneel-Profiliermaschine

Produktbeschreibung
Doppelrippenbleche rollen das Formen von m / c, Philippinen-Standardausführung für Dachplattenherstellungsmaschine

Schnelles Detail:

  1. Dicke: 0,4 mm - 0,8 mm
  2. Material: PPGL-Bleche, 550 MPa
  3. Eingabebreite: 1220mm
  4. Effektive Breite: 954 +/- 4 mm
  5. Materialgewicht: 5MT oder besonders angefertigt
  6. Spuleninnendurchmesser: 508mm
  7. Rollenmaterial: 45 #, CNC-Latten, hartverchromt
  8. Schnitttoleranz: ± 1mm

Beschreibung / Technische Parameterdetails der kompletten Linie:

  • 5TX1250mm hydraulischer Abwickler mit / ohne Wickelwagen

Sie können sich auf Wunsch an einen hydraulischen oder manuellen Abwickler anpassen. Die Abwicklerkapazität beträgt 5MT, 6MT, 7MT, 8MT, 10MT. Wenn die Abwicklerkapazität über 5 Tonnen liegt, ist dies besser Ausgestattet mit Spulenwagen

  • Einzugswalze & manuelle Vorschervorrichtung (ohne Antrieb)

Nur das Ende des ersten oder letzten Blattes abschneiden

Arbeitsstärke: max. 0,8 mm

  • Rollenformmaschine mit schneiden details wie unten tabelle:
Produktionsmaterial Vorlackierte Bleche, G550
Dickenbereich 0,4 mm - 0,8 mm
Spulenbreite 1220mm
Wagenrahmen-Design

Klassisches Wandteller-Rahmen-Design,

Wandstärke 18mm

Rollformschritte 20 Schritte
Material der Formrolle 45 # Stahl, CNC-Drehmaschinen, hartverchromt, um Rost und hohe Präzision zu vermeiden
Wellendurchmesser 75 mm / 95 mm
Hauptmotorleistung

7,5 kW angetriebener Motor mit Getriebe

Oder höher für hohe Geschwindigkeit

Liniengeschwindigkeit des Rollenformers 15-18 m / min
Hydraulische Gruppenleistung 4,0 kW
Material des Schneiders Cr12, hören Behandlung als normales Design
Elektrische Spannung Standard 220V / 60Hz / 3Ph oder als die Anforderungen des Kunden
Hauptfarbe der Maschine gemalt RAL 5015 (blau) oder nach Kundenwunsch
  • SPS-Steuerung

SPS / Touchscreen der Marke Siemens, Inverter der Marke Schneider / Shihlin / Delta, Encoder der Marke Omron

Ablängentoleranz ≤ ± 1mm

Steuerspannung 24V

  • Run out Tisch gerollt Typ, 3 Einheiten

Maschinenliste:

  1. Hydraulischer Abwickler mit einer Kapazität von 5 Tonnen
  2. Rollformer mit normaler Geschwindigkeit
  3. Hydraulische Schneidevorrichtung
  4. Tisch rauslaufen
  5. SPS-Steuerungssysteme

Eigenschaften:

Eine Trapezdachpaneel-Profiliermaschine ist immer für unterschiedliche Vorschubbreiten einstellbar. Aus unterschiedlich breiten Materialien können Sie trapezförmige Dachpaneele mit unterschiedlichen Nutzbreiten herstellen.

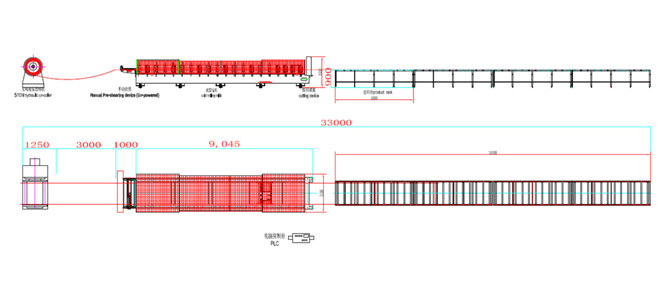

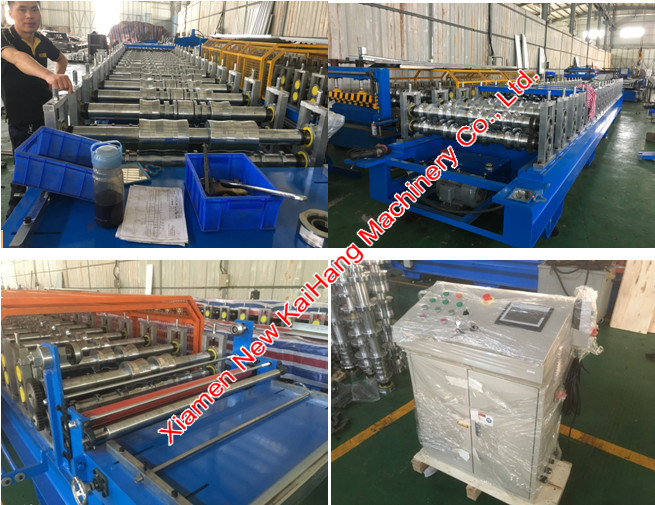

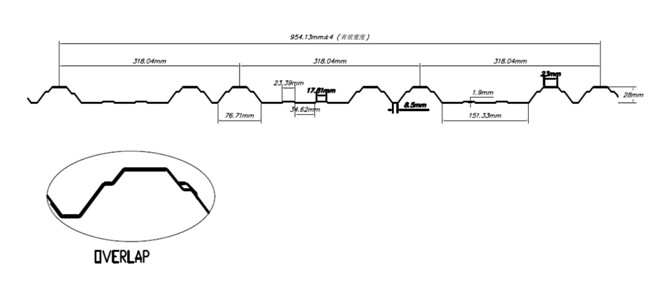

Profilzeichnung / Layout / Ausstattung Referenzbilder:
