Détails des produits
|
Petit pain de tuile de toit de taille de 34mm formant le feuillard bleu de machine faisant la machine
| Nom De La Marque: | NKH MACHINERY |
| Numéro De Modèle: | YX34-165-991 |
| Quantité Minimale De Commande: | 1 UNITÉ |
| Price: | Négociable |
| Délai De Livraison: | 40 jours ouvrables |
| Conditions De Paiement: | L/C, A/D, D/P, T/T |
tuile de toit faisant la machine
,petit pain de tuile vitrée formant la machine
Application:

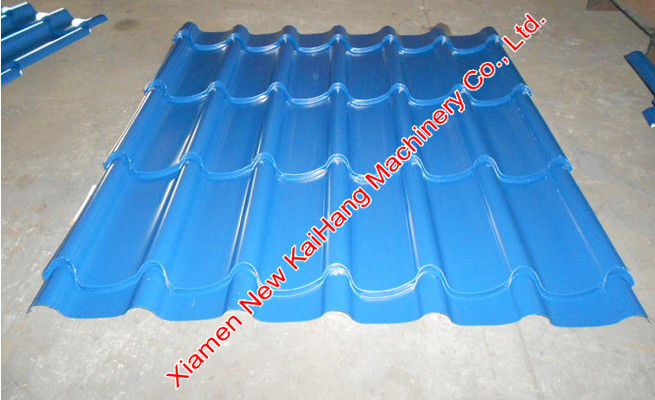

Les tuiles à marches en métal produites par la machine de formage de rouleaux de tuiles vernies à partir de tôles pré-peintes de haute qualité s’appliquent la plupart du temps en tant que toiture sur des villas ou certains bâtiments résidentiels.
Il y a une seule différence essentielle entre une tuile en métal émaillé et un panneau de toit en métal ordinaire: Steps! En règle générale, un panneau de toit en métal avec des marches est appelé une tuile en métal émaillé!
Détail rapide:
- Épaisseur: 0.4mm-0.6mm
- Matériau: bobine pré-peinte de haute qualité
- Largeur de saisie: 1219mm
- Largeur utile: 991mm
- Poids du matériau: 5 Mt en standard
- Manière entraînée: par moteur à courant alternatif entraîné ou moteur Siemens avec réducteur sur chaque étage pour améliorer la précision
- Tolérance de distance de marche d'escalier: ± 0.5mm
- Tolérance de coupe: ± 1mm
Liste des machines:
- De-coiler hydraulique ou rack de désenroulement manuel
- Formeuse à rouler avec moteur entraîné
- Dispositif de dessin d'escalier hydraulique, arrêter d'appuyer
- Dispositif de coupe hydraulique après le pressage des carreaux
- Un rack de produits hors tension
- Systèmes de contrôle PLC
Description / paramètres techniques de la ligne complète:
- Désenrouleur hydraulique 5TX1250mm
Système hydraulique pour élargir le trou intérieur de la bobine, puissance de la pompe: 3KW
Diamètre intérieur de la bobine = 508mm
Capacité de charge: max. 5 tonnes
Largeur de bobine Max. 1250mm
Moteur d'entraînement pour faire tourner la bobine, moteur: 3KW
Type à coin effilé
- Rouleau d'entrée et dispositif de pré-cisaillement manuel (non alimenté)
Pour couper la fin du dernier morceau de feuille seulement
Epaisseur de travail: max. 0.6mm
- Machine de formage de rouleaux avec dessin des marches et découpage comme indiqué dans le tableau ci-dessous:
| Matériau de formage en rouleau approprié | Tôles pré-peintes en matériau souple |
| Épaisseur | 0.4mm-0.6mm |
| Largeur d'entrée de la bobine | 1219mm |
| Conception du châssis | Conception du cadre de stand |
| Stages de roulage | 18 étapes |
| Matériau du rouleau | Acier 45 #, tours à commande numérique, enduit de chrome dur |
| Diamètre des arbres | Mm75mm |
| Puissance du moteur principal | 7.5Kw |
| Vitesse de production | 3-4m / min, 7-8m / min comme demande |
| Profondeur d'escalier | 25mm ou comme demande |
| Distance d'escalier | 300 / 350mm ou selon la commande |
| Groupe hydraulique | 7.5Kw avec système de refroidissement de ventilateurs professionnel |
| Matériel de coupe lame | Cr12, entendre le traitement |
| Norme de tension électrique | 220V / 60Hz / 3Ph ou selon les exigences du client |
| Couleur majeure de peint à la machine | RAL 5015 (bleu) ou comme exigences |
- Système de contrôle PLC
PLC de marque Siemens et écran tactile, inverseur de marque Schneider / Shihlin / Delta, encodeur Omron
Contrôlez la quantité, la longueur de dessin (250-350mm) et la longueur de coupe (min.800mm) automatiquement.
Tolérance à la longueur ≤ ± 1mm
Tension de contrôle 24V
- Rack de produit non alimenté, 3 unités

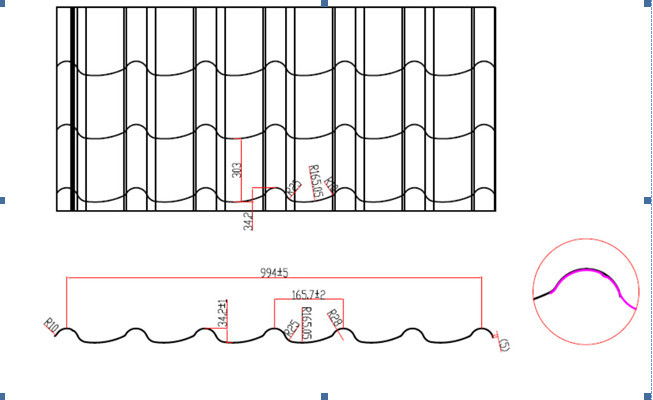

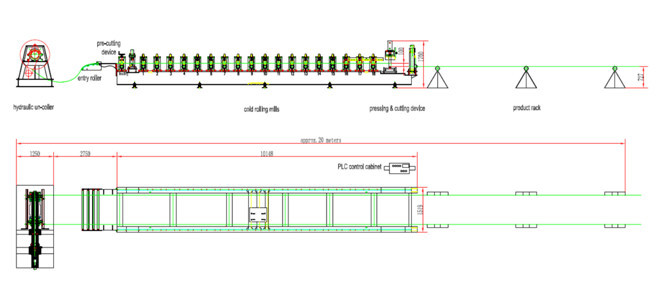

Images de référence de dessin / disposition / équipement de profil:
