Détails des produits
|
Panneau de mur populaire faisant la machine, petit pain de toit en tôle formant la machine
| Nom De La Marque: | NKH MACHINERY |
| Numéro De Modèle: | YX42-252-1010 |
| Quantité Minimale De Commande: | 1 UNITÉ |
| Price: | Négociable |
| Délai De Livraison: | 40 jours ouvrables |
| Conditions De Paiement: | L/C, A/D, D/P, T/T |
feuille ondulée formant la machine
,rouleau de panneau mural formant la machine
Application:
42-252-1010 La machine de formage de tôles de revêtements muraux est une machine de formage de tôles de mur couramment utilisée sur le marché européen, notamment en France, avec certificat CE requis.
Normalement, le maillage complet autour du dérouleur, de la profileuse et du dispositif de coupe est requis, car la demande CE, le relais de verrouillage et de sécurité est également inclus.
Les profileuses à tôle sont largement utilisées pour produire principalement des tôles de couverture et de revêtement de toiture en métal. Vous trouverez ici les machines de profilage des tôles les plus populaires sur les marchés.
Détail rapide:
- Épaisseur: 0.4-0.8mm
- Matériau: G550, feuilles pré-peintes
- Largeur d'entrée: 1250mm
- Identifiant de la bobine: 508mm
- Largeur utile: 1010 +/- 4mm
- Poids du matériau: 5 tonnes cap.
- Certificat: CE par TUV
- Moteur entraîné: par 7.5Kw ou 11kw moteur avec boîte de vitesses ou supérieure
- Matériau de la fraise: Cr12, traitement thermique
Liste des machines:
- De-coiler hydraulique 5T * 1250mm en version standard
- Ancien rouleau
- Coupeur hydraulique
- Rack out
- Système de contrôle PLC
- Certificat CE inclus
Description / paramètres techniques de la ligne complète:
- Un-Coiler hydraulique 5TX1250mm
Système hydraulique pour élargir le trou intérieur de la bobine, moteur de pompe: 3KW
Diamètre intérieur de la bobine = 510 ± 30mm
Capacité de charge: max. 5 tonnes, largeur de bobine max. 1250mm
Type à coin effilé
Moteur d'entraînement pour faire tourner la bobine, 3KW,
Onduleur de marque Delta / Schneider
Autre conception telle que bras de suspension / bras de support / voiture à bobine selon la demande
Clôture autour de l'enrouleur
- Banc d'entrée et dispositif de pré-cisaillement manuel
couper la fin du dernier morceau de feuille seulement
Epaisseur de travail: max. 0.8mm
- Machine de formage de cylindres avec détails de coupe, comme ci-dessous
| Matériau de formage en rouleau approprié | Tôle d'acier de couleur ou tôle d'acier galvanisée, G550 |
| Épaisseur | 0.4-0.8mm |
| Bobine d'alimentation en largeur | 1250mm |
| Conception du châssis | Conception de plaque murale ou de cadre de stand |
| Stages de roulage | 20 étapes |
| Matériel de rouleau de formage | Acier 45 #, tours à commande numérique, enduit de chrome dur |
| Diamètre des arbres | /75 / 95mm |
| Puissance du moteur principal | 7.5Kw avec réducteur |
| Vitesse de ligne de l'ancien formateur | 15m / min ou plus |
| Groupe hydraulique | 4,0 Kw |
| Matériel de coupe | Cr12, entendre le traitement |
| Norme de tension électrique | 380V / 50Hz / 3PH ou comme demande |
| Couleur de peinture majeure | Personnalisé et RAL5015 en standard |
- Système de contrôle PLC
Coupe à longueur contrôle
Tolérance à la longueur ≤ ± 1mm
PLC de marque Siemens et écran tactile, inverseur de marque Schneider / Shihlin / Delta, encodeur Omron
Eléments électriques basse tension de marque Schneider
- Produit rack 3 unités, pas de rack d'alimentation

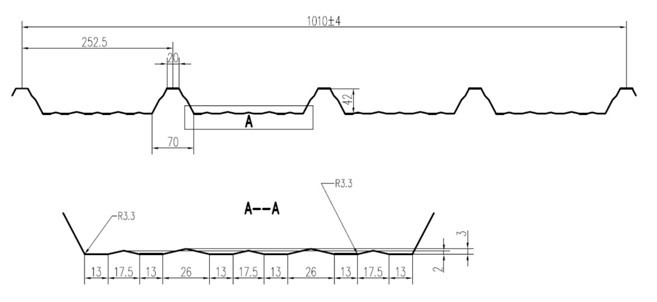

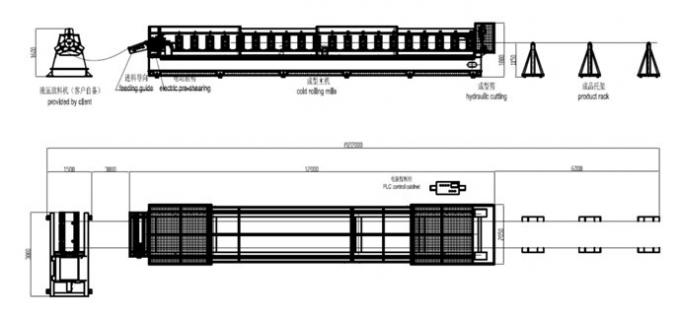

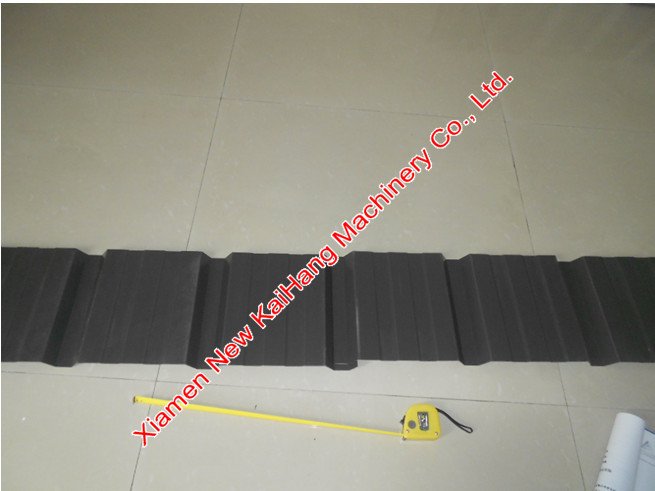

Images de référence de dessin / disposition / équipement de profil:
