تفاصيل المنتجات
|
الأزرق تستقيم لفة تشكيل آلة / Boxbeam لوحة تشكيل آلة لنظام الرفوف
| اسم العلامة التجارية: | NKH MACHINERY |
| رقم الموديل: | C40 / 50 |
| موك: | 1 وحدة |
| Price: | قابل للتفاوض |
| موعد التسليم: | 60 يوم عمل |
| شروط الدفع: | L/C, D/A, D/P, T/T |
لوحة لفة تشكيل آلة
,unistrut قناة لفة تشكيل آلة
آلة تشكيل لوحة Boxbeam ، المدرفلة على البارد ، الصلب المجلفن
التفاصيل السريعة:
- سمك: 1.5 ملليمتر -2.0 ملليمتر
- المواد: ورقة المجلفن
- وزن المواد: 5Mt
- لفائف القطر الداخلي: 510mm
- طريقة مدفوعة: بواسطة محرك 11kw مدفوعة
- طريقة القطع: بواسطة حزمة الطاقة الهيدروليكية
- قطع التسامح: ± 1 ملليمتر
تطبيق:
تعد حزمة الرفوف العلوية جزءًا رئيسيًا جنبًا إلى جنب مع الفتحة المستقيمة و Uni و L ولوحة الصندوق
الفرق بين C والشعاع هو أن الشعاع هو اثنين C قسم مشترك معا
لذلك ، هناك جزأان للفة السابقة ، الأول هو تشكيل القسم C بنسبة 95 ٪ و 3 مراحل للفة السابقة لربطهما معا لجعل شعاع الصندوق
قائمة الآلات:
- الهيدروليكية دي coiler أو دليل الأمم المتحدة coiler الرف
- قبل التسوية الجهاز
- لفة تشكيل آلة 1
- جهاز ما بعد القص الهيدروليكي
- نفد الجدول
- أنظمة التحكم PLC
- لفة تشكيل آلة 2 لربط القسم C
الوصف / تفاصيل المعلمة الفنية للخط الكامل:
- 5TX600mm الهيدروليكية أون coiler أو دليل دي coiler
الامم المتحدة تعمل بالطاقة. الحمولة = MAX.5Ton
النظام الهيدروليكي لتوسيع ثقب الداخلي لفائف ، مضخة المحرك: 3KW
لفائف القطر الداخلي = 510 +/- 30 ملم
عرض الملف = MAX.600mm
مغزل التناوب: نوع المسودة
- قبل التسوية الجهاز
جهاز ما قبل المستوى مزود بأربعة أعمدة على 3 أعمدة لإزالة مجموعة الملفات
مشاركة نفس المحرك مع لفة السابق
- لفة تشكيل آلة مع تفاصيل القطع على النحو التالي الجدول:
| مناسبة لفة تشكيل المواد | لون ألواح الصلب أو ألواح الصلب المجلفن |
| سماكة | 1.5-2.0mm |
| تصميم إطار النقل | الجدار لوحة الإطار من نوع |
| المتداول المطاحن تشكيل مراحل | 15 مراحل |
| المواد الدوارة | GCr15 ، المعالجة الحرارية ، مطلي بالكروم الصلب |
| مهاوي القطر | Φ75mm |
| قوة المحرك الرئيسي | 11KW |
| سرعة الإنتاج | 12M / دقيقة |
| قوة المجموعة الهيدروليكية | 5.5KW |
| المواد من شفرة القطع | Cr12 ، المعالجة الحرارية |
| الجهد الكهربائي القياسي | 380V / 50HZ / 3PH أو حسب الطلب |
| اللون الرئيسي للآلة رسمت | RAL 5015 (أزرق) أو حسب الطلب |
- نظام التحكم PLC
السيطرة على كمية وطول القطع تلقائيا
جنبا إلى جنب مع: سيمنز العلامة التجارية PLC وشاشة تعمل باللمس
شنايدر العلامة التجارية العاكس ، اومرون التشفير ، الخ
قص بطول التسامح ≤ 1mm
الجهد السيطرة 24V

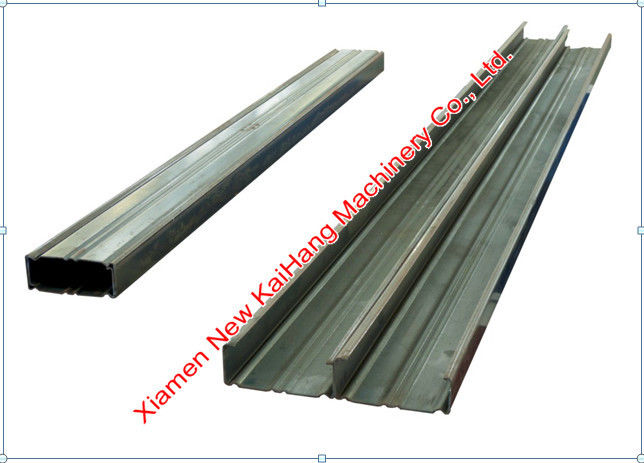

- رف منتج بطول 4 أمتار ، من النوع المدلفن

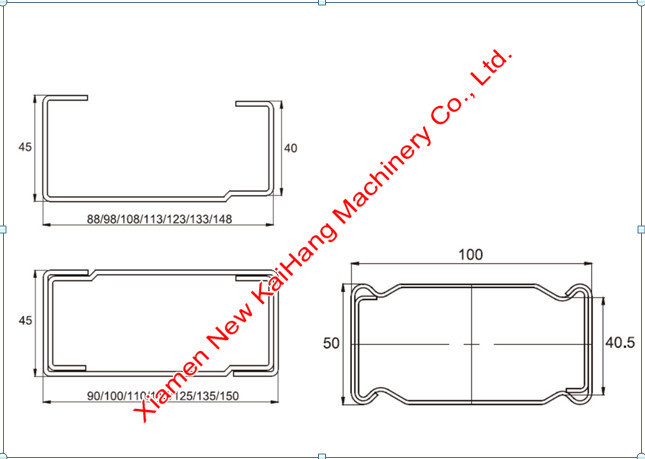

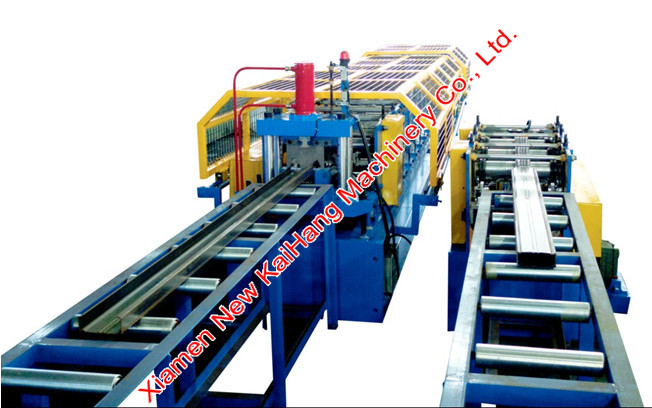

الرسم الشخصي / تخطيط / الصور المرجعية المعدات:
