مسمار والمسار لفة تشكيل آلة
Created with Pixso. مشقوق زاوية لفة تشكيل آلة ، اللمعان لوحة تريم لفة تشكيل آلة
معلومات مفصلة
مكان المنشأ:
الصين
إصدار الشهادات:
CE/SONCAP/CSA
ملف وزن:
1.5T أو حسب الطلب
نظام:
plc نظام
بكرة مادة:
45 # الصلب أو Cr12 ، المعالجة الحرارية
مادة خام:
أوراق GI ، G345
قصبة الرمح قطر:
65mm
قطع المواد بليد:
Cr12 ، المعالجة الحرارية
تفاصيل التغليف:
البضائع العارية لل رول رول مع قطع في حاوية 40 / 40FT ، صندوق خشبي لخزانة التحكم PLC
القدرة على العرض:
10 وحدات / شهر
إبراز:

عارضة لفة تشكيل آلة

,

سقف لفة تشكيل آلة

وصف المنتج

آلة تشكيل الزوايا المشقوقة ، لوحة اللمعان المزخرفة ، شكل L / V ، فولاذ GI ، قوة إنتاجية تبلغ 350Mpa

تطبيق:

تقوم ماكينات NKH بإنتاج ماكينة تأطير فولاذية خفيفة مخصصة ، بما في ذلك أسقف السقف ، أسطح السقف ، أسطوانة TS ، آلة تشكيل الأسطوانة العلوية / القبعة / V لتشكيل أسطوانات فولاذية صلبة بأحجام مختلفة.
الخيار: يمكن أن تحتوي إحدى الماكينات على لفة TS مزدوجة أو ثلاثية ، أو C Truss بالإضافة إلى TS التي تشكل لفات مختلفة C Truss و Batten Truss في نفس الوقت ، مما يساعد على توفير الوقت ومساحة الورشة.

تقوم NKH بإنتاج آلة تأطير فولاذية خفيفة قياس مخصصة بما في ذلك آلة تشكيل لفافة C Truss أو على شكل C / C على شكل آلة تشكيل لفائف الصلب تروس ، آلة تأطير المسامير والمسار.

التفاصيل السريعة:

  1. سمك: 0.4-0.6mm
  2. المواد: الصلب المجلفن
  3. وزن المواد: غطاء 1.5MT.
  4. طريقة مدفوعة: بواسطة محرك 5.5Kw مدفوعة
  5. طريقة القطع: بواسطة حزمة الطاقة الهيدروليكية ، هناك النفايات بعد قطع
  6. قطع التسامح: ± 1 ملليمتر

قائمة الآلات:

  1. 1.5MT * 300MM دليل الامم المتحدة coiler
  2. آلة تشكيل لفة
  3. جهاز القطع الهيدروليكية
  4. نفد الجدول
  5. نظام التحكم PLC

الوصف / تفاصيل المعلمة الفنية للخط الكامل:

  • 1.5TX300mm دليل الامم المتحدة coiler

الامم المتحدة تعمل بالطاقة. الحمولة = MAX.1.5 طن

لفائف القطر الداخلي = 410-570 مم

عرض الملف = MAX.300mm

  • لفة تشكيل آلة مع تفاصيل القطع على النحو التالي الجدول:
مناسبة لفة تشكيل المواد صفائح من الفولاذ المجلفن
سماكة 0.4MM-0.6mm و
تصميم إطار النقل الجدار لوحة الإطار تصميم
المتداول المطاحن تشكيل مراحل 10 مراحل
المواد من تشكيل الأسطوانة 45 # الصلب ، مخارط CNC ، هارد كروم المغلفة
مهاوي القطر Φ65mm
قوة المحرك الرئيسي 4KW مع المخفض
سرعة خط لفة السابق 15mtr لكل دقيقة
قوة المجموعة الهيدروليكية 3.0 كيلو واط
المواد من شفرة القطع Cr12 ، سماع العلاج
الجهد الكهربائي القياسي 380V / 50HZ / 3PH أو المتطلبات
اللون الرئيسي للآلة رسمت RAL 5015 (أزرق) أو مخصص
  • نظام التحكم PLC

سيمنز العلامة التجارية PLC وشاشة تعمل باللمس ، العاكس العلامة التجارية شنايدر / شيهلين / دلتا ، التشفير Omron

قص بطول التسامح ≤ 1mm

التحكم في الجهد 24V

  • رف المنتج بطول 4 أمتار

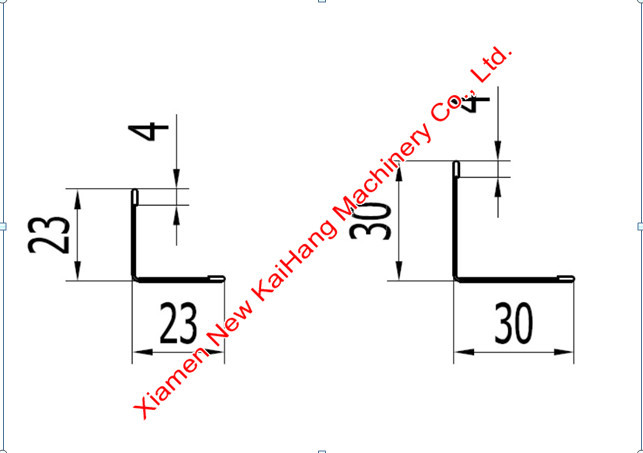

الرسم الشخصي / تخطيط / الصور المرجعية المعدات:
